プロダクト細部
起源の場所: 宝鶏市シャンシー中国
ブランド名: LHTI
証明: ISO9001
モデル番号: LH-32
支払及び船積みの言葉
最小注文数量: 5部分
価格: US dollar $180/pc-US dollar $300/pc
パッケージの詳細: 標準的な輸出合板の箱
受渡し時間: 5-7幾日
支払条件: L/C、D/P、T/T、ウェスタン・ユニオン、paypal等
供給の能力: 1週あたりの500部分
材料: |
チタニウム、ニッケル |
タイプ: |
そう |
標準: |
ANSI B16.5 |
等級: |
GR2 |
表面: |
RF |
適用: |
産業oil.chemcial |
キーワード: |
WNのチタニウムのフランジ |
材料: |
チタニウム、ニッケル |
タイプ: |
そう |
標準: |
ANSI B16.5 |
等級: |
GR2 |
表面: |
RF |
適用: |
産業oil.chemcial |
キーワード: |
WNのチタニウムのフランジ |

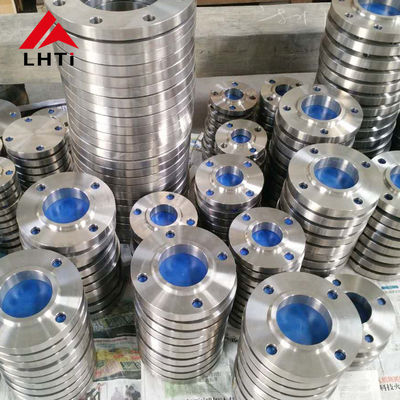

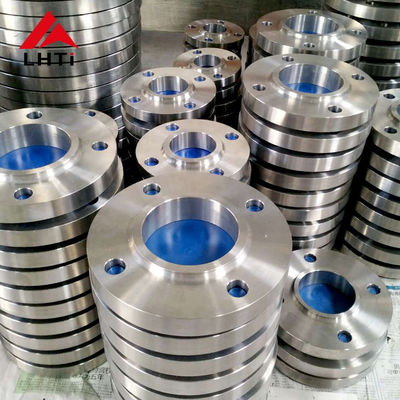

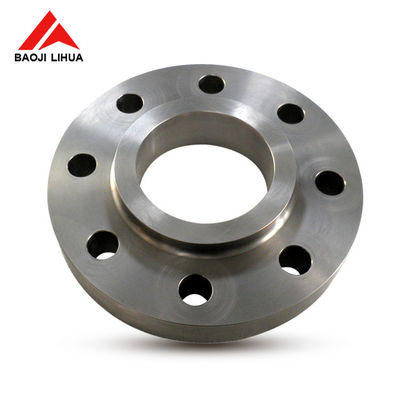

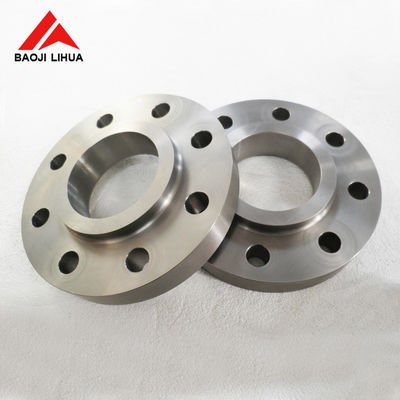

ANSI B16.5 Gr2 WN RFの溶接の首のチタニウムのフランジ
WNのチタニウムのフランジのデッサン
| プロダクト | ASME Bの16.5のチタニウムgr2のチタニウムはそうオイル及びガス産業の&oilのフランジ フランジを付けたようになる |
| 物質的な等級 | Gr2、（Gr7、GR12） |
| 証明 | ISO9001:2008年、EN10204.3.1 |
| 標準 | ANSI B16.5、ASME B16.5、ASME B16.47、 |
| サイズ | 1/2 " | 24" |
| 圧力クラス | 150LB、300LB、600のLB、900LB、1500LB、2500LB |
| 技術 | 造られてCNCは機械で造り、 |
| タイプ | WN |
| フランジの表面 | FF、RF、TG、RJ、MFM等 |
| クラス150のチタニウムのスリップオンのフランジ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Nom。 管 サイズ |
フランジ Dia. |
フランジ 厚い |
ハブDia。基盤 | 上げられる 表面Dia。 |
いいえ。 の 穴 |
Dia. の ボルト |
Dia.ボルト サークルの | 穴 Dia. |
長さ ハブを通して |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
他のタイプ チタニウムのフランジ
すべてのタイプのASME B16.5の指定ごとのチタニウムのフランジ、主にチタニウムのスリップオンのフランジの、チタニウムのブランク フランジの、チタニウムの溶接首のフランジおよびチタニウムはフランジを重ね継ぎする。材料は主にC.P. Titaniumである。
他の関連製品
---GR2チタニウムの六角形のボルトDIN933およびチタニウムの六角形のナットDIN934
---純粋なチタニウムの管付属品の、チタニウムの肘、同心の減力剤等
---化学産業のためのチタニウムの継ぎ目が無い/溶接の管
パッケージ及び配達
どの照会でも自由に連絡する私達に感じる。
