プロダクト細部
起源の場所: 中国宝鶏市
ブランド名: LHTi
証明: ISO9001:2015
モデル番号: そうフランジ
支払及び船積みの言葉
最小注文数量: 5
価格: USD$25/pcs--USD$80/pcs
パッケージの詳細: 輸出のための合板箱に含まれている泡によって包まれる
受渡し時間: 10仕事日
供給の能力: 1ヶ月あたりの5000pcs
材料: |
F2 F7 F12 |
標準: |
ANSI 16.5 |
密封表面: |
RF、FF、TG、RJ等。 |
タイプ: |
そうフランジ |
適用: |
管付属品 |
テスト: |
UT% PT% |
表面: |
磨かれた |
製品名: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12はチタニウムのフランジRF Ø2」300#でそう入れる |
材料: |
F2 F7 F12 |
標準: |
ANSI 16.5 |
密封表面: |
RF、FF、TG、RJ等。 |
タイプ: |
そうフランジ |
適用: |
管付属品 |
テスト: |
UT% PT% |
表面: |
磨かれた |
製品名: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12はチタニウムのフランジRF Ø2」300#でそう入れる |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12はチタニウムのフランジRF Ø2」300#でそう入れる
フランジのチタニウムのスリップは石油化学製品で広く利用されている、石油およびガス、発電、バルク液体の交通機関、化学、薬剤、パルプおよびペーパー、織物および他の企業。私達のチタニウムのフランジすべては国際規格に従って製造される。チタニウムのフランジは郵送物の間に傷つかないことを保障するために詰まる。輸出のために、標準的な輸出包装は合板箱で行われる。すべてのチタニウムのフランジは、サイズ、等級、ロット程度および私達の商標と印が付いていない。私達はまたチタニウムのフランジのカスタマイズされた印を受け入れる。
フランジのANSI B16.5のチタニウムのスリップ
製品名:そうチタニウムのフランジ
標準:ANSI/ASME B16.5
材料:Gr1 Gr2 Gr5 Gr7 Gr12
適用:化学工業
密封表面:RF、FF、TG、RJ等。
サイズ:1/2 " ~80" （DN10~3600）
圧力:150#-2500#
表面:磨かれる
技術:造られてCNCは機械で造り、
点検:UT% PT%
証明書:ISO9001、TUV等。
MOQ:1PC
| フランジのクラス150のANSI B16.5のチタニウムのスリップ | |||||||||
| Nom。管のサイズ | フランジDia。 | 厚くフランジを付けたようになりなさい | ハブDia。基盤 | 上げられた表面Dia。 | 穴のNO | Dia.ボルトの | Dia.ボルト サークルの | 穴Dia。 | ハブを通した長さ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
| フランジのクラス300のANSI B 16.5のチタニウムのスリップ | |||||||||
| Nom。管のサイズ | フランジDia。 | 厚くフランジを付けたようになりなさい | ハブDia。基盤 | 上げられた表面Dia。 | 穴のNO | Dia.ボルトの | Dia.ボルト サークルの | 穴Dia。 | ハブを通した長さ |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |

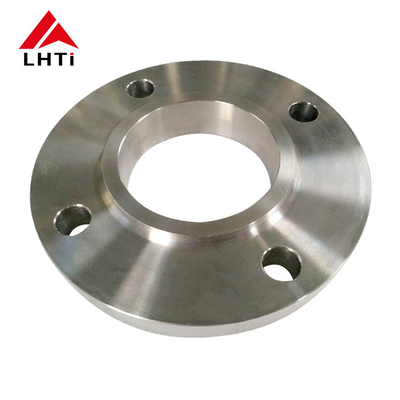

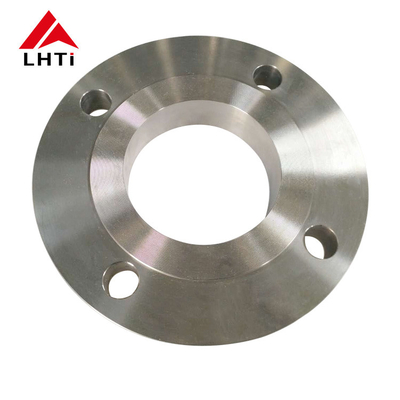

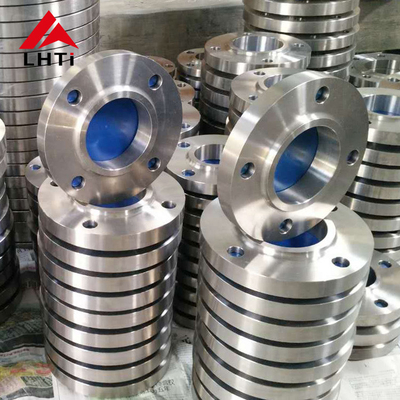

フランジのANSI B16.5のチタニウムのスリップの詳しいイメージ

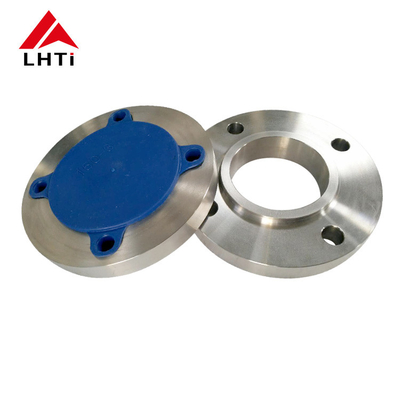

チタニウムのフランジのパッケージ
