| ブランド名: | LHTi |
| モデル番号: | そうフランジ |
| MOQ: | 5 |
| 価格: | USD$25/pcs--USD$80/pcs |
| 供給能力: | 1 か月あたりの 5000PCS |

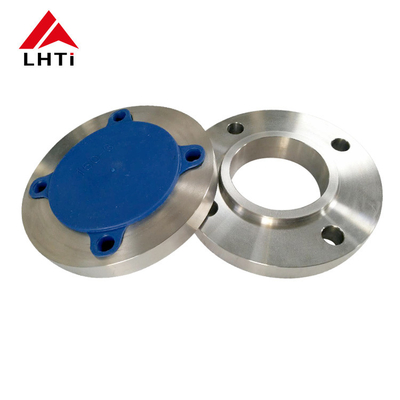

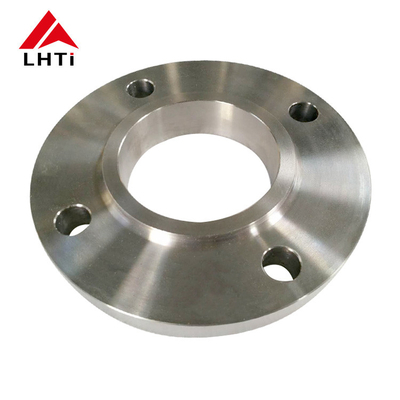

ASTM B381 Gr F5 および ASME SB チタン グレード 2 F2 パイプ継手用スリップ オン フランジ
製品情報
| 製品 | チタンスリップオンフランジ |
| 応用 | ボイラー圧力容器、化学、石油、造船、製薬、冶金、機械 |
| 標準 | ANSI B16.5、ASME B16.5、EN1092-1、JIS B2220、DIN2627-2628 |
| 素材 | Gr1、Gr2、Gr5、Gr7、Gr9、Gr12 |
| サイズ | 1/2"~80"(DN10~3600) |
| プレッシャー | ANSI: クラス 150-2500 DIN:PN6-PN250 |
| シール面 | RF、FF、TG、RJなど |
| 技術 | フロッグとCNC加工 |
仕様
| チタン スリップオン フランジ クラス 150 | |||||||||
| 公称 パイプ サイズ | フランジ 直径 | フランジ 厚い | ハブ径ベースで | 上げた 面径 | いいえ。 の 穴 | 直径 の ボルト | 直径ボルトサークルの | 退屈させる 直径 | 長さ スルーハブ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
利点
当社のフランジ用金型は非常に完成度が高く、EN1092-1、ASME B16.5、DIN、BS など、あらゆる規格のフランジを製造できます。
長寿命
耐食性
高い耐力と引張強度
優れた強度対重量比
高温耐性
耐低温性
良好な熱伝導率
優れた可鍛性と溶接性

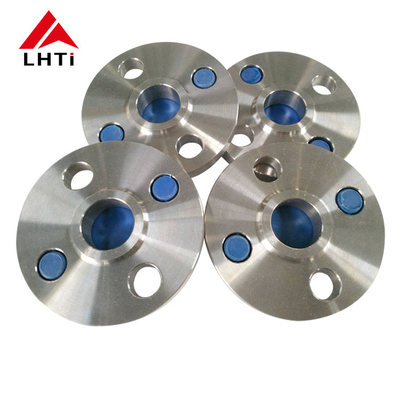

詳細画像
アプリケーション
生産工程
