| ブランド名: | LHTi |
| モデル番号: | タイタンのスライス・オン・フレンズ |
| MOQ: | 1～5枚 |
| 価格: | 交渉可能 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン |
| 供給能力: | 5000個/月 |
ANSI B16.5 Gr1 Gr2 Gr12 水処理産業用チタン スリップオン フレンズ SO フレンズクラス150 SORF 上げ顔

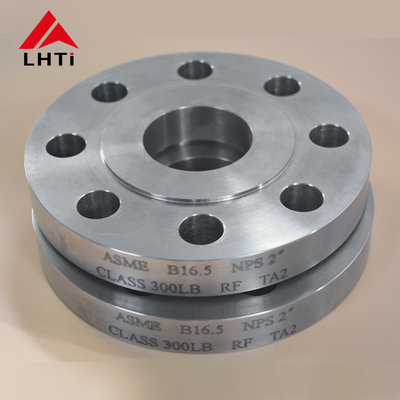

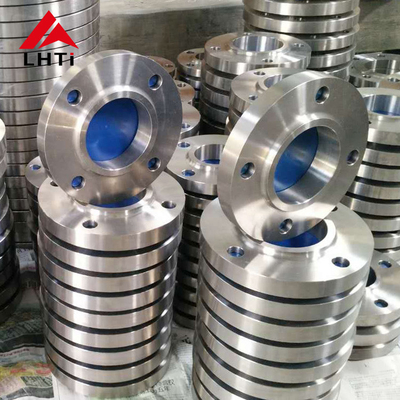

1製品紹介 ASME B16.5 タイタン スリップオン フレンズ
チタン製のスリップ・オン・フレンズASME B16.5規格に準拠し,グレード2のチタン合金で作られ,石油・ガス業界で重要な役割を果たしています.これらの浮き面を持つフレンジは,高圧や腐食的な環境にさらされているパイプラインや機器で安全で漏れのない接続を確保するために設計されています.この論文は,ASME B16.5 グレード 2 クラス 150 提升面のチタンスリップオンフレンズの仕様,特性,およびアプリケーションを調査します.石油・ガス部門における運用効率と信頼性を向上させるための重要性を強調する.
石油・ガス産業は,パイプラインシステムと設備の整合性を維持するために,強く耐久性のある部品に頼っています.タイタンのスリップ・オン・フレンズは,その例外的な耐腐蝕性と機械的特性のために好ましいこの論文では,構造組成,次元基準,構造構造,構造構造,構造構造,構造構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造などについて説明します.ASME B16 の性能属性.5 グレード2 クラス150 提起面のチタンスリップオンフレンズ,流体輸送,高温に関連する課題に対処する役割について詳細に説明する.石油・ガス事業で遭遇する攻撃的な媒介.
ASME B165標準は,工事産業で使用される NPS 1/2 から NPS 24 までのパイプフレンズおよびフレンズ付きフィッティングの寸法および許容量をカバーする. ASME B16 に準拠するチタンスリップオンフレンズ (SO フレンズ).5 は,チタン管やチタン合金部品を含む管で使用するために特別に設計されています..
チタン製のスライド・オン・フレンズ通常は商業的に純粋なチタン (グレード2) やグレード12などのチタン合金を使用して製造される.これらのフレンズはチタンプレートから鍛造または製造される.様々な産業用用途に適した高強度と耐腐蝕性を確保する.スリップ・オン・フレンズASME B16 標準規格では,パイプの内径が,その上に収まるためのパイプの外径よりもわずかに大きい.並べ直し,溶接しやすいため,スムーズな穴と良好な流れ特性を備えています.5は,スリップオンフレンズの上昇面 (RF) 設計を指定する.対応するフレンズまたはフィッティングに螺栓を掛けるとシールを作ります.
2ASME B16.5 級 チタン スリップオン フレンズ
ASME B16.5 タイタンのスリップ・オン・フレンズ通常,チタンとチタン合金から様々なグレードで入手できます.グレードの選択は,耐腐蝕性,機械的特性,そしてコストの考慮.
商業用純チタン:
チタン合金:
3温度ASME B16.5 タイタンスリップオンフラングの仕様
| ANSI B165 | タイタンのフレンズの圧力評価 | ||||||
| 温度 °F | クラス150 | クラス300 | クラス400 | クラス600 | クラス 900 | クラス 1500 | クラス2500 |
| -20から100まで | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4. チタンスリップオンフラングのパッケージ
5. ANSI B16.5 タイタン スリップ オン フレンズの応用
