プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001, TUV etc.
モデル番号: タイタンのスライス・オン・フレンズ
支払及び船積みの言葉
最小注文数量: 1～5枚
価格: 交渉可能
パッケージの詳細: 複合板のケースやパレットなど
受渡し時間: 3-15仕事日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 5000個/月
製品規格: |
ASME B16.5 スリップ・オン・フレンズ |
材料: |
チタン金属/チタン合金 |
材料のグレード: |
タイタンのグレード2,グレード5,グレード7 |
圧力を指定する: |
クラス150,クラス300,クラス600,クラス900,クラス1500 |
サイズ: |
1/2 " ~24" |
顔型: |
RF、FF、TG、RJ等。 |
特徴: |
高力、よい耐食性 |
プロセス: |
投げること、造ること、機械化、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |
製品規格: |
ASME B16.5 スリップ・オン・フレンズ |
材料: |
チタン金属/チタン合金 |
材料のグレード: |
タイタンのグレード2,グレード5,グレード7 |
圧力を指定する: |
クラス150,クラス300,クラス600,クラス900,クラス1500 |
サイズ: |
1/2 " ~24" |
顔型: |
RF、FF、TG、RJ等。 |
特徴: |
高力、よい耐食性 |
プロセス: |
投げること、造ること、機械化、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |

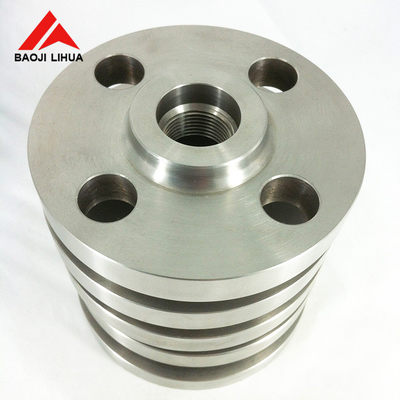

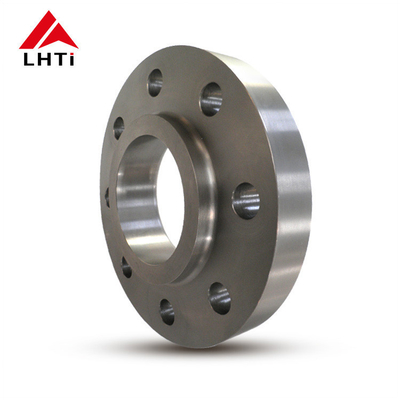

タイタンのスリップオンフレンズSO フレンズASME B16.5 Gr2 Gr5 Gr7 クラス150 SO RF FFパイプライン産業用
1製品紹介 ASME B16.5 タイタン スリップオン フレンズ
チタン製のスリップ・オン・フレンズASME B16.5規格に準拠し,グレード2のチタン合金で作られ,石油・ガス業界で重要な役割を果たしています.これらの浮き面を持つフレンジは,高圧や腐食的な環境にさらされているパイプラインや機器で安全で漏れのない接続を確保するために設計されています.この論文は,ASME B16.5 グレード 2 クラス 150 提升面のチタンスリップオンフレンズの仕様,特性,およびアプリケーションを調査します.石油・ガス部門における運用効率と信頼性を向上させるための重要性を強調する.
石油・ガス産業は,パイプラインシステムと設備の整合性を維持するために,強く耐久性のある部品に頼っています.タイタンのスリップ・オン・フレンズは,その例外的な耐腐蝕性と機械的特性のために好ましいこの論文では,構造組成,次元基準,構造構造,構造構造,構造構造,構造構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造などについて説明します.ASME B16 の性能属性.5 グレード2 クラス150 提起面のチタンスリップオンフレンズ,流体輸送,高温に関連する課題に対処する役割について詳細に説明する.石油・ガス事業で遭遇する攻撃的な媒介.
ASME B16.5規格では,チタンスリップオンフレンズについて,その製造および使用に関する具体的なガイドラインと仕様を提供します.
尺寸と許容量:ASME B16.5は,チタンスリップオンフレンズの尺寸,許容量,材料を指定します.これは1/2インチから24インチまでのサイズを含みます.圧力を150~2500級とする.
材料:この規格は,グレード2 (Ti-CP),グレード5 (Ti-6Al-4V),および他の商業的に純粋なおよび合金型チタン等を含む,スリップオンフレンズに適した様々なチタン合金に適用されます.
設計: ASME B16.5 によるチタン スリップオン フレンズは,パイプ端を滑り抜けるように設計され,十分な強度と密度を確保するために内側と外側の両方で溶接されます.
面と仕上げ:フレンジは,通常,アプリケーション要件に応じて,上向きの顔 (RF),平面顔 (FF),またはリング型関節 (RTJ) で装備されています.フレンズの表面の仕上げと加工はASME B16に準拠しています..5 互換性及び密封の整合性を確保するための基準
試験と検査:この規格は,水静止試験,次元検査,特定の要件と品質保証の適合を確保するための材料の認証.
2ASME B16.5 級 チタン スリップオン フレンズ
ASME B16.5 タイタンのスリップ・オン・フレンズ通常,チタンとチタン合金から様々なグレードで入手できます.グレードの選択は,耐腐蝕性,機械的特性,そしてコストの考慮.
商業用純チタン:
チタン合金:
| グレード | C について | N | オー | H | ティ | フェ |
| チタン グレード 1 | .08 マックス | .03 マックス | .18 マックス | .015 マックス | バール | .20 マックス |
| チタン グレード 4 | .08 マックス | .05 マックス | .40 マックス | .015 マックス | バール | .50 マックス |
| チタン グレード7 | .08 マックス | .03 マックス | .25 マックス | .015 マックス | バール | .30 マックス |
| チタン9級 | .08 マックス | .03 マックス | .15 マックス | .015 マックス | ほら | .25 マックス |
| チタン グレード 12 | .08 マックス | .03 マックス | .25 マックス | 0.15 マックス | ほら | .30 マックス |
3温度ASME B16.5 タイタンスリップオンフラングの仕様
| ANSI B165 | タイタンのフレンズの圧力評価 | ||||||
| 温度 °F | クラス150 | クラス300 | クラス400 | クラス600 | クラス 900 | クラス 1500 | クラス2500 |
| -20から100まで | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4.タイタン・スリップ・オン・フレンズ検査
視覚検査 (VT):これは,裂け目,孔隙,または不適切な溶接プロファイルなどの目に見える欠陥を検出するために,溶接器とフレンズの表面を視覚的に検査することを含む.
超音波検査 (UT):この技術では,高周波の音波を用いて,材料内の穴,挿入物,または裂け目などの内部欠陥を検出します.これは特にタイタン溶接の厚いセクションに役立ちます.
放射線検査 (RT):この方法は,X線またはガンマ線を使用して,溶接器とフレンズの内部構造の画像を作成します.内部欠陥を検出し,溶接質を評価するのに有効です.
磁気粒子試験 (MT):MT は,鉄磁性材料の表面および近表面の欠陥を検出するために使用されます.しかし,チタンは鉄磁性でないため,この方法は,磁気材料や磁気化可能なコーティングが近くにある場合を除き,適用できない可能性があります..
穿透剤試験/染料穿透剤 (PT):PT は,溶接 器 の 表面 に 染料 剤 を 塗り込み,余分 の 染料 を 除去 し て 表面 を 破る 欠陥 を 露出 する こと を 含ん で ある.この 方法 は,小さな 裂け目,孔隙,漏れ を 検出 する ため に 役立ち ます.
エディ電流試験 (ET):ETは電磁誘導を用いて タイタンなどの導電性材料の表面や近表面の欠陥を検出します 腐食や裂け目や材料の性質の変化を検出するのに役立ちます
音響放出量 (AE):AEは,ストレスの下にある材料からの音響放出を監視し,裂け目や漏れなどの欠陥を示す変化を検出する.これは,溶接材料と基材の検査の両方に使用できます.
5. ANSI B16.5 タイタン スリップ オン フレンズの応用
