プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001, TUV etc.
モデル番号: チタン・ブラインド・フレンズ Ti Gr2 Gr7
支払及び船積みの言葉
最小注文数量: 1～5枚
価格: 交渉可能
パッケージの詳細: 複合板のケースやパレットなど
受渡し時間: 3-15仕事日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 5000個/月
製品規格: |
ANSI B16.5/ASME B165 |
材料のグレード: |
Ti グレード 2 グレード 7 |
圧力を指定する: |
300ポンド |
顔型: |
顔が高く,顔が平ら,指輪型関節,腰関節 |
特徴: |
高力、耐食性、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
証明書: |
EN 10204 / 3.1B,原材料証明書,100%放射線検査報告,クライアントの仕様に応じて第三者検査報告 |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |
製品規格: |
ANSI B16.5/ASME B165 |
材料のグレード: |
Ti グレード 2 グレード 7 |
圧力を指定する: |
300ポンド |
顔型: |
顔が高く,顔が平ら,指輪型関節,腰関節 |
特徴: |
高力、耐食性、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
証明書: |
EN 10204 / 3.1B,原材料証明書,100%放射線検査報告,クライアントの仕様に応じて第三者検査報告 |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |

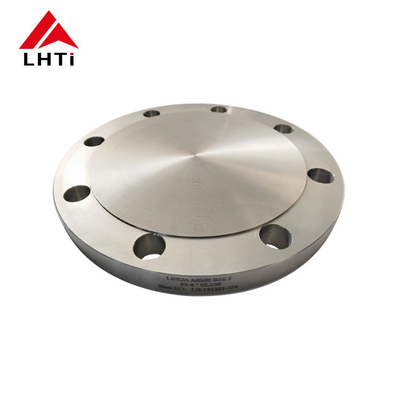

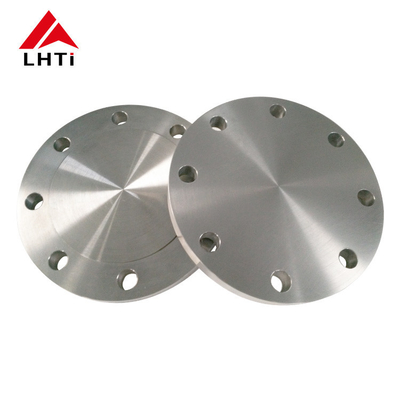

Ti Gr2 Gr7 タイタン・ブラインドフレンズ ASME B16.5 クラス300 パイプフレンズ・ブラインドBLRF パイプライン産業用
1. ASME B16.5 タイタン・ブラインド・フレンズクラス300の製品情報
ASME B16.5規格:
適用範囲:ASME B16.5は,パイプフレンズおよびフレンズ付きフィッティングの寸法,許容量,材料,マークおよび試験をカバーする.
クラス300:クラス300のフレンズは,クラス150と比較してより高い圧力に耐えるように設計されています.環境温度では1平方インチ (psi) に300ポンドまで圧力を受けるように評価されています.
チタン級:
タイタングレード2 (Ti Gr2):商業的に純粋なチタン (CPチタン) グレード2は,優れた耐腐蝕性,形容性,溶接性を有します.この性質が不可欠な様々な産業用用途に適している.
タイタングレード7 (Ti Gr7):タイタングレード7にはパラディウムが含まれ,減少環境や軽度の酸化環境における耐腐蝕性を高めます.化学加工や海洋用途では特に有用です.
デザインの特徴:
面型: ブラインドフレンズは,異なる密封要件に対応するために,上向きの顔 (RF),平面顔 (FF),またはリング型関節 (RTJ) を備える場合があります.
尺寸:ASME B16.5では,外径 (OD),ボルト円径 (BC),ボルト穴径 (BH),フレンズの総厚さ (T) などの尺寸を指定している.これらの寸法により,他のASME B16と互換性及び互換性を確保する..5 フレンズ
応用:
化学加工:300級のチタングレード2とグレード7のフレンズは,腐食性化学物質と高温に対する耐性が不可欠な化学加工産業に適しています.
石油とガス: 海上プラットフォームや精製工場では,海水や厳しい環境への暴露により,腐食耐性が優れた材料が必要になります.
航空宇宙:これらのフレンズは,タイタンによる軽量性,強度,高温耐性により航空宇宙アプリケーションで使用されています.
海洋:海洋環境では,塩水による腐食に抵抗し,構造的整合性を維持するために,パイプシステムにチタンフレンズが使用されます.
品質とコンプライアンス
材料の認証:製造者は,使用されたチタンの品質と追跡性を保証する仕様と標準の遵守を確認する材料の証明書を提供します.
試験: フレンジは,超音波試験 (UT),水静止試験,次元検査などの様々な試験を受け,指定された要件と性能基準を満たしていることを確認します.
3. ASME B16.5 タイタン・ブラインド・フレンズ 2級と7級
チタングレード2 (Ti-CP):
組成: 99.2%のチタン,0.25%の鉄,0.3%の酸素,その他の元素の微量を含有する,商業的に純粋なチタン.
属性:
耐久性:合金と比較して比較的低い.多くの鋼よりも高いが合金型チタンより低い.
腐食耐性:ほとんどの環境で,特に塩化物に対して優れた.
溶接性: 溶接性と製造性が良好.
応用: 化学 処理,海洋 環境,医療 インプラント (負荷 負けない),建築.
チタン級7 (Ti-0.15Pd):
組成:0.15%パラディウムを加えたチタン合金
属性:
耐腐食性:特に環境を縮小する際に,腐食に優れた耐性がある.
溶接性: 溶接性が良好で,溶接と製造に適しています.
耐久性: 5 級と比較して耐久性が低いが,多くの用途に十分である.
応用: 化学 処理 塩水 淡化 プラント 海環境 耐腐蝕性 が 高い 用途
| 化学的要件 | |||||||||||
| N | C について | H | フェ | オー | アール | V | Pd | モー | ニ | ティ | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | バール |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | バール |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5〜675 | 3.5~45 | / | / | / | バール |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~025 | / | / | バール |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~04 | 0.6~09 | バール |
4ANSI B16.5 タイタン・ブラインド・フレンズクラス300の仕様
| 名目パイプサイズ NPS (インチ) |
クラス300 | ||||
|---|---|---|---|---|---|
| 直径 フレンズ (インチ) |
違う 違う について スロット |
直径 スロット (インチ) |
直径 ボルトホール (インチ) |
ボルト 円 (インチ) |
|
| 4/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2 - 4 / 4 |
| 1/2 | 3-3/4 | 4 | 1/2 | 0.62 | 2-5/8 |
| 3/4 | 4 - 5/8 | 4 | 5/8 | 0.75 | 3-1/4 |
| 1 | 4-7/8 | 4 | 5/8 | 0.75 | 3-1/2 |
| 1 - 1 / 4 | 5-1/4 | 4 | 5/8 | 0.75 | 3 から 7 分の 8 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 6-1/8 | 4 | 3/4 | 0.88 | 4-1/2 試聴する |
| 2 | 6-1/2 病気 の 原因 | 8 | 5/8 | 0.75 | 5 |
| 2 2/2 | 7/1/2 恋愛 に つい て | 8 | 3/4 | 0.88 | 5〜7/8 |
| 3 | 8/1/4 | 8 | 3/4 | 0.88 | 6-5/8 |
| 3-1/2 | 9 | 8 | 3/4 | 0.88 | 7-1/4 |
| 4 | 10 | 8 | 3/4 | 0.88 | 7-7/8 |
| 5 | 11 | 8 | 3/4 | 0.88 | 9 - 4 - 4 |
| 6 | 12 月 12 日 | 12 | 3/4 | 0.88 | 10-5/8 恋愛 に つい て |
| 8 | 15 | 12 | 7/8 | 1 | 13 |
| 10 | 17/1/2 恋愛 に つい て | 16 | 1 | 1.12 | 15/4 年 |
| 12 | 20/1/2 恋愛 に つい て | 16 | 1/8 | 1.25 | 17-3/4 |
| 14 | 23 | 20 | 1/8 | 1.25 | 20/1/4 |
| 16 | 恋愛 に 関する 知識 | 20 | 1 - 1 / 4 | 1.38 | 恋愛 に 関する 知識 |
| 18 | 28 | 24 | 1 - 1 / 4 | 1.38 | 24-3/4 |
| 20 | 恋愛 に 関する 知識 | 24 | 1 - 1 / 4 | 1.38 | 27 |
| 24 | 36 | 24 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 1.62 | 32 |
5. 利点産業におけるチタン・ブラインド・フレンズ
体重減少:フレンズに使用されるチタン合金には優れた強度/重量比があり,航空宇宙で非常に望ましいものとなっています.エンジニア たち は,燃料 効率 や 飛行 性能 を 向上 する ため,航空機 の 重量 を 減らし,その 力 を 維持 する こと を 目指す こと が よく あるタイタンフレンズは,全体的な構造重量を削減することで,この目標を達成するのに大きく貢献します.
耐腐食性:チタンフレンズは,特に海洋環境で一般的な塩化物イオンに対して,優れた耐腐蝕性を示しています.このような条件で動作する航空機とヘリコプターは,強固な耐腐蝕性のある部品を必要としますタイタンのフレンジが重要な役割を果たします
高温性能:タイタンのフレンズは高温で強さと安定性を保ち,エンジン部品,ガスタービン,熱耐性のある材料が必要とするジェットエンジン高温の空気流と熱排出に耐える一方で 構造の整合性と機能性を維持します
高強度要件:タイタンのフレンズの高強さは,航空に特有の動的負荷と機械的ストレスを耐えることができ,飛行安全性と構造の信頼性を保証します.通常,着陸車輪などの重要な接続に使用されます翼の組成物 構造部品 飛行制御システム
耐磨性:タイタン合金には疲労と耐磨性が優れていて,頻繁に使用され高密度操作を受ける航空宇宙アプリケーションでは極めて重要です.タイタンのフレンズは,長期間にわたって安定した性能を維持します.疲労や磨損による損傷や故障のリスクを軽減します
6.なぜチタンフレンズを選びますか?
タイタンは,特に海水,化学加工,海洋用途などの攻撃的な環境では,例外的な耐腐蝕性を示しています.腐食 に 耐える この 性能 は,機器 の 使用 期間 を 延長 し,保守 費用 を 削減 する.
タイタンは強度/重量比が高いため,ステンレス鋼やアルミニウム合金などの他の多くの金属よりもはるかに強く,より軽くなります.この性質は航空宇宙において極めて重要です減量が極めて重要である.
タイタンは生物互換性があり 毒性がないため 整形器具や外科用器具などの医療インプラントに最適です人体 に よく 組み合わさ れ て 副作用 の リスクを 最小 に する.
わかったタイタンは高温でも機械的性質を維持し,熱安定性が要求される用途に適しています.これは,高熱を含む航空宇宙部品と産業プロセスを含む..
わかったタイタンは不?? 鋼に似たような熱膨張係数が低い.この性質は,様々な温度条件下で次元安定性を維持するのに役立ちます.重要なアプリケーションにおける信頼性の確保.
わかった耐久性と長寿命で知られています 厳しい作業環境でもです他の材料と比較して,より高い初期コストにもかかわらず.
タイタンのプレートフレンズは,航空宇宙,化学加工,淡水処理工場,オフショア石油リグなどの独自の性質の組み合わせが不可欠な産業で好ましい.
7. チタン・ブラインド・フレンズ検査
EN 10204/3.1B 証明書:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges製造者によって発行され,材料が要求される基準を満たしていることを確認します.
原材料の証明書:
この証明書には,チタンフレンズの製造に使用された原材料の詳細が記載されており,原材料の起源,その組成,適用可能な材料試験結果これは,材料の調達初期段階から追跡性と品質管理を保証します.
100% 超音波の欠陥検出
超音波試験 (UT) は,チタンフレンズの内部および表面の欠陥を検出するために使用される非破壊的な試験方法である.100% UTカバーは,すべてのフレンズが構造的整合性や性能を損なうような欠陥がないことを確認するために徹底的なテストを受けることを意味します.
水静止試験:
この試験では,チタンフレンズを水または他の液体で,事前に決定された圧力レベルまで圧縮する.漏れや変形なしに圧力を耐えることができるフレンズの能力を評価します指定された圧力値と安全要件を満たすことを保証する.
第三者による検査報告:
この報告書は,独立した第三者検査機関または機関によって作成され,チタンフレンズの品質を公正に評価します.適用基準の遵守を確認する製造者の品質保証プロセスに信頼性を与えます.
