プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001, TUV etc.
モデル番号: 溶接首のフレンズ WNRFフレンズ
支払及び船積みの言葉
最小注文数量: 1～5枚
価格: 交渉可能
パッケージの詳細: 複合板のケースやパレットなど
受渡し時間: 3-15仕事日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 5000個/月
製品規格: |
ASME B16.5 溶接首フレンズ |
材料: |
クラス5 クラス7 |
圧力を指定する: |
クラス150 |
顔型: |
RF、FF、TG、RJ等。 |
サイズ: |
1/2'インチから24'インチ |
プロセス: |
投げること、造ること、機械化、等。 |
特徴: |
高力、耐食性、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
証明書: |
EN 10204 / 3.1B,原材料証明書,100%放射線検査報告,クライアントの仕様に応じて第三者検査報告 |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |
製品規格: |
ASME B16.5 溶接首フレンズ |
材料: |
クラス5 クラス7 |
圧力を指定する: |
クラス150 |
顔型: |
RF、FF、TG、RJ等。 |
サイズ: |
1/2'インチから24'インチ |
プロセス: |
投げること、造ること、機械化、等。 |
特徴: |
高力、耐食性、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
証明書: |
EN 10204 / 3.1B,原材料証明書,100%放射線検査報告,クライアントの仕様に応じて第三者検査報告 |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |

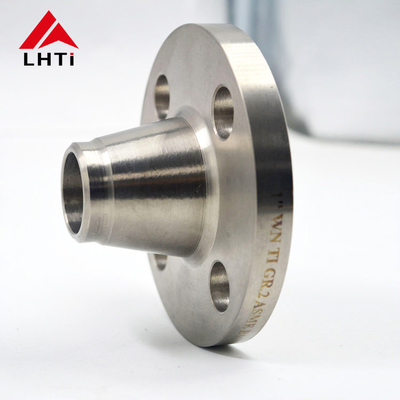

Ti Gr5 Gr7 タイタンの溶接首フレンズ ASME B16.5クラス150 WN 溶接首フレンズ 化学産業用
1製品情報 タイタン 溶接 ネック フレンズ
ASME B16.5規格:
適用範囲:ASME B16.5は,パイプフレンズおよびフレンズ付きフィッティングの寸法,許容量,材料,マークおよび試験をカバーする.
クラス150:クラス150のフレンズは,クラス300または600のようなより高いクラスと比較して,より低い圧力に耐えられるように設計されています.周囲 の 温度 で 1平方インチ (psi) に 150 パウンド まで の 圧力 に 対応 する 性能 を 備える.
チタン級:
タイタン級5 (Ti-6Al-4V,Ti Gr5): グレード5のチタン合金とは,チタンとアルミニウムの合金である.優れた強度,耐腐蝕性,耐熱性がある.航空宇宙に適している海洋および化学加工アプリケーション
グレード7のチタン (Ti Gr7): 前述したように,グレード7のチタンにはパラジウムが含まれ,減少や軽度の酸化環境での耐腐蝕性を高めます.化学加工や海洋用途で一般的に使用されています.
デザインの特徴:
ウェルドネックフレンズ (WNRF): ウェルドネックフレンズには,角型ハブがあり,パイプにブット溶接されている.このデザインは,パイプからフレンズへのスムーズな移行を提供し,ストレスの濃度を減らす.
浮き面 (RF):浮き面は,ペアゲンセットのペアリング表面を提供し,フレンズと隣接するパイプまたはフィッティングの間にシールを作成するのに役立ちます.
応用:
化学加工:これらのチタン溶接首フレンズは,腐食性化学物質と高温に対する耐性が重要な化学加工産業に適しています.
航空宇宙: 5級チタンは,高強度重量比と高温耐性により航空宇宙で使用される.
海洋:海水への耐腐蝕性が不可欠な海洋用には,グレード7のチタンが理想的です.
品質とコンプライアンス
材料の認証: 製造者は,使用されたチタン合金の品質と追跡性を保証する仕様と標準の遵守を確認する材料の証明書を提供します.
試験: フレンジは,超音波試験 (UT),水静止試験,次元検査などの様々な試験を受け,指定された要件と性能基準を満たしていることを確認します.
2ASME B16.5 グレード 5 グレード 7 工業用チタンフラングス WNRF クラス150
ティタン級5 (Ti-6Al-4V):
組成: 5級チタンは,90%のチタン,6%のアルミ,4%のバナジウムから成るアルファβ合金である.この組成は,最も広く使用されているチタン合金にする性質のバランスを提供します.
耐久性: 耐久性 と 重量 の 優良 な 比 を 提供 し,軽量 性 が 重要 で ある 航空 宇宙,海洋,工業 用途 に 適し ます.
耐腐蝕性: 5級チタンは,純粋チタン (グレード1) ほど高いとは限らないが,耐腐蝕性が良好である.
耐熱性: 高温でもその性質を維持し,ガスタービン,排気システム,その他の高温環境での適用に適しています.
応用:航空宇宙部品 (機体,ジェットエンジン),船舶機器,医療インプラント,自動車部品,スポーツ機器,工業機械.
チタン級7 (Ti-0.15Pd):
組成: 7級チタンは,腐食耐性を高めるため,0.15%パラディウムを加えたチタンの合金である.
耐腐蝕性:グレード7のチタンは,塩化物を含む減量および軽度の酸化環境における腐食に非常に耐性がある.グレード2のチタンはより耐腐蝕性がある.
溶接性: 溶接性が良好で,製造と組み立てを必要とするアプリケーションに適しています.
耐久性: グレード7のチタンは,グレード5と比較して耐久性が低いが,それでも多くの用途に十分である.
応用: 化学加工,脱塩,海洋環境,および優れた耐腐蝕性が要求される他の用途.生物相容性や耐腐蝕性が重要な医療インプラントでも使用されます.
| 化学的要件 | |||||||||||
| N | C について | H | フェ | オー | アール | V | Pd | モー | ニ | ティ | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | バール |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | バール |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5〜675 | 3.5~45 | / | / | / | バール |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~025 | / | / | バール |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~04 | 0.6~09 | バール |
3ANSI B16.5 クラス150 タイタン 溶接 ネック フレンズの仕様
| パイプ 普通のダイアム | オーダーダウンのフレンズ | フランジェ・ミン | 黙って について ハブ |
顔の直径 | ハブ 黙って シャムファー W.N の |
ハブの長さ.Y | 退屈 | 黙って Bolt の 円 |
黙って Bolt の 穴 |
番号 スロット |
ダイアム スロット (インチ) |
KG | LB | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| インチ | について | オー | C について | X について | G | A について | Y | B について | BC | BH | BN | BD | ||
|
半インチ
|
15
|
89.00
|
11.20
|
30.20
|
35.10
|
21.30
|
47.80
|
15.80
|
60.50
|
15.80
|
4
|
半インチ
|
0.7
|
1.5
|
|
3/4インチ
|
20
|
98.50
|
12.70
|
38.10
|
42.90
|
26.70
|
52.30
|
20.80
|
69.90
|
15.80
|
4
|
半インチ
|
0.8
|
1.8
|
|
1インチ
|
25
|
108.00
|
14.20
|
49.30
|
50.80
|
33.50
|
55.60
|
26.70
|
79.30
|
15.80
|
4
|
半インチ
|
1.1
|
2.4
|
|
半径1〜4インチ
|
32
|
117.50
|
15.70
|
58.70
|
63.50
|
42.20
|
57.20
|
35.10
|
88.90
|
15.80
|
4
|
半インチ
|
1.5
|
3.3
|
|
"1/2"
|
40
|
127.00
|
17.50
|
65.00
|
73.20
|
48.30
|
62.00
|
40.90
|
98.60
|
15.80
|
4
|
半インチ
|
1.8
|
4
|
|
2インチ
|
50
|
152.50
|
19.10
|
77.70
|
91.90
|
60.50
|
63.50
|
52.60
|
120.70
|
19.10
|
4
|
5/8 インチ
|
2.7
|
6
|
|
2 1/2 インチ
|
65
|
178.00
|
22.40
|
90.40
|
104.60
|
73.20
|
69.90
|
62.70
|
139.70
|
19.10
|
4
|
5/8 インチ
|
4.4
|
9.8
|
|
3インチ
|
80
|
190.50
|
23.90
|
108.00
|
127.00
|
88.90
|
69.90
|
78.00
|
152.40
|
19.10
|
4
|
5/8 インチ
|
5.2
|
11.5
|
|
3 1/2 インチ
|
90
|
216.00
|
23.90
|
122.20
|
139.70
|
101.60
|
71.40
|
90.20
|
177.80
|
19.10
|
8
|
5/8 インチ
|
6.4
|
14.2
|
|
4インチ
|
100
|
228.50
|
23.90
|
134.90
|
157.20
|
114.30
|
76.20
|
102.40
|
190.50
|
19.10
|
8
|
5/8 インチ
|
7.5
|
16.6
|
|
5インチ
|
125
|
254.00
|
23.90
|
163.60
|
185.70
|
141.20
|
88.90
|
128.30
|
215.90
|
22.40
|
8
|
3/4インチ
|
9.2
|
20.2
|
|
6インチ
|
150
|
279.50
|
25.40
|
192.00
|
215.90
|
168.40
|
88.90
|
154.20
|
241.30
|
22.40
|
8
|
3/4インチ
|
11
|
24.3
|
|
8インチ
|
200
|
343.00
|
28.40
|
246.10
|
269.70
|
219.20
|
101.60
|
202.70
|
298.50
|
22.40
|
8
|
3/4インチ
|
18.4
|
40.6
|
|
10インチ
|
250
|
406.50
|
30.20
|
304.80
|
323.90
|
273.10
|
101.60
|
254.50
|
362.00
|
25.40
|
12
|
7/8インチ
|
25.5
|
56.2
|
|
12インチ
|
300
|
482.50
|
31.80
|
365.30
|
381.00
|
323.90
|
114.30
|
304.80
|
431.80
|
25.40
|
12
|
7/8インチ
|
37
|
81.4
|
|
14インチ
|
350
|
533.50
|
35.10
|
400.10
|
412.80
|
355.60
|
127.00
|
|
476.30
|
28.50
|
12
|
1インチ
|
51
|
113
|
|
16インチ
|
400
|
597.00
|
36.60
|
457.20
|
469.90
|
406.40
|
127.00
|
|
539.80
|
28.50
|
16
|
1インチ
|
61.5
|
136
|
|
18インチ
|
450
|
635.00
|
39.60
|
505.00
|
533.40
|
457.20
|
139.70
|
|
577.90
|
31.80
|
16
|
1 1/8インチ
|
71.5
|
158
|
|
20インチ
|
500
|
698.50
|
42.90
|
558.80
|
584.20
|
508.00
|
144.50
|
|
635.00
|
31.80
|
20
|
1 1/8インチ
|
85
|
187
|
|
24インチ
|
600
|
813.00
|
47.80
|
663.40
|
692.20
|
609.60
|
152.40
|
|
749.30
|
35.10
|
20
|
1 1/4 インチ
|
119
|
262
|
4なぜ私たちは業界でタイタン溶接首のフレンスを選ぶのか?
チタン製の溶接ネックフレンズ性能と耐久性が不可欠な様々な産業用アプリケーションで 高い要求を得られる 利点があります
耐腐食性: チタン製の溶接ネックフレンズ海水,酸,塩化物などの環境でも 耐腐蝕性が高いので 化学加工,海洋,耐腐食性が重要な海上石油とガス.
強度/重量比:タイタンは強度/重量比が高いため,タイタンの溶接首のフレンジは軽量でありながら強く耐久性がある.これは,強度と性能を損なうことなく重量削減が望ましいアプリケーションで有利です.
高温耐性:チタン製の溶接首フレンズ機械的性質を失うことなく高温に耐える.高温でも強さと耐腐蝕性を維持する.熱と熱循環を含むアプリケーションに適している.
生物互換性バイオコンパティブルで無毒なので 医療機器や製薬製品食品加工産業では,製品の純度が不可欠です..
長寿 と 耐久 性タイタンは耐久性と長寿で知られています.タイタンの溶接首のフレンズは疲労,侵食,磨損に優れた耐性を示しています.長期間にわたって メンテナンスと交換コストを削減する.
優れた密封特性:チタンの溶接首フレンズの平らな表面仕上げは,ピクルングまたは加工プロセスによって達成され,ガスケットまたは他の接続部品で優れた密封が可能である.これは,漏れを防止し,重要なアプリケーションで信頼性の高いパフォーマンスを保証します..
他の金属との相容性:チタン製の溶接首フレンズステンレス鋼や炭素鋼などの他の金属と簡単に溶接または組み合わせることができ,設計の多様性と既存のシステムとの互換性を可能にします.
5. チタン ウェック ネック フレンズ 証明書
EN 10204/3.1B 証明書:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges製造者によって発行され,材料が要求される基準を満たしていることを確認します.
原材料の証明書:
この証明書には,チタンフレンズの製造に使用された原材料の詳細が記載されており,原材料の原産地,その組成,適用可能な材料試験結果これは,材料の調達初期段階から追跡性と品質管理を保証します.
100% 超音波の欠陥検出
超音波試験 (UT) は,チタンフレンズの内部および表面の欠陥を検出するために使用される非破壊的な試験方法である.100% UTカバーは,すべてのフレンズが構造的整合性や性能を損なうような欠陥がないことを確認するために徹底的なテストを受けることを意味します.
水静止試験:
この試験では,チタンフレンズを水または他の液体で,事前に決定された圧力レベルまで圧縮する.漏れや変形なしに圧力を耐えることができるフレンズの能力を評価します指定された圧力値と安全要件を満たすことを保証する.
第三者による検査報告:
この報告書は,独立した第三者検査機関または機関によって作成され,チタンフレンズの品質を公正に評価します.適用基準の遵守を確認する製造者の品質保証プロセスに信頼性を与えます.
6. チタン・ウェールド・ネック・フレンズ検査
視覚検査 (VT):これは,裂け目,孔隙,または不適切な溶接プロファイルなどの目に見える欠陥を検出するために,溶接器とフレンズの表面を視覚的に検査することを含む.
超音波検査 (UT):この技術では,高周波の音波を用いて,材料内の穴,挿入物,または裂け目などの内部欠陥を検出します.これは特にタイタン溶接の厚いセクションに役立ちます.
放射線検査 (RT):この方法は,X線またはガンマ線を使用して,溶接器とフレンズの内部構造の画像を作成します.内部欠陥を検出し,溶接質を評価するのに有効です.
磁気粒子試験 (MT):MT は,鉄磁性材料の表面および近表面の欠陥を検出するために使用されます.しかし,チタンは鉄磁性でないため,この方法は,磁気材料や磁気化可能なコーティングが近くにある場合を除き,適用できない可能性があります..
穿透剤試験/染料穿透剤 (PT):PT は,溶接 器 の 表面 に 染料 剤 を 塗り込み,余分 の 染料 を 除去 し て 表面 を 破る 欠陥 を 露出 する こと を 含ん で ある.この 方法 は,小さな 裂け目,孔隙,漏れ を 検出 する ため に 役立ち ます.
エディ電流試験 (ET):ETは電磁誘導を用いて タイタンなどの導電性材料の表面や近表面の欠陥を検出します 腐食や裂け目や材料の性質の変化を検出するのに役立ちます
音響放出量 (AE):AEは,ストレスの下にある材料からの音響放出を監視し,裂け目や漏れなどの欠陥を示す変化を検出する.これは,溶接材料と基材の検査の両方に使用できます.
7よくある質問
|
-- すべての製品はASTM標準に従って製造されます (ボルトはASME標準とDIN標準に従って製造されます). 輸送前に100%の検査を行います -- 企業証明書:ISO 9001:2008 ・製品証明書:EN10204/3.1 |
|
Q2 について製品に私たちのLOGOを印刷できますか? - もちろん,カスタマイズされた製品も歓迎します. |
|
Q3.--無料のサンプルを貰える? - もちろん |
|
Q4. -支払い条件はどうだ? --T/T,L/C,Paypal,Western Union,エスクリュー,MoneyGram などはすべて受け入れられています. |
|
Q5. -あなたのウェブサイトはありますか? --はい,ここをクリックしてください:www.metalstitanium.com |
|
Q6 について調査に必要な情報は? 製品名,仕様,材料の種類,数量 |
