プロダクト細部
起源の場所: バオジ,山西,中国
ブランド名: LHTi
証明: ISO9001,CE,etc
モデル番号: チタンボールバルブ (三方向)
支払及び船積みの言葉
最小注文数量: 5個
価格: negotiable
パッケージの詳細: パライウッドケースまたはパレット,またはあなたの要求に応じて
受渡し時間: 配達まで約7~14日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 月に5000枚
設計基準: |
API 6D,ASME B1634 |
操作方法: |
レーバー,ギア,アクチュエーター |
火の金庫: |
API 607,ISO 10497 |
モデル: |
ボールバルブ |
Material: |
Titanium Alloy Gr1 Gr2 TA1 TA2 |
オペレーション: |
、空気手動、電気 |
面向 的 な 面向: |
ASME B16.10 |
アンチ静的: |
API 608 |
設計基準: |
API 6D,ASME B1634 |
操作方法: |
レーバー,ギア,アクチュエーター |
火の金庫: |
API 607,ISO 10497 |
モデル: |
ボールバルブ |
Material: |
Titanium Alloy Gr1 Gr2 TA1 TA2 |
オペレーション: |
、空気手動、電気 |
面向 的 な 面向: |
ASME B16.10 |
アンチ静的: |
API 608 |

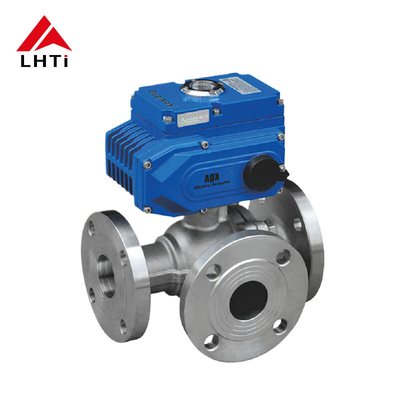

化学および電力産業用チタン3方向ボールバルブ TA1 TA2 PN16 PN 25 6 インチボールバルブ
製品説明:
特殊材料のボールバルブ2方向,3方向および4方向のボールバルブなどの様々なタイプをカバーする.軟密封型および硬密封型の両方で利用可能であり,浮動型およびトランニオン式に搭載されている.これらのボールバルブに使用される材料は,厳しい環境での例外的な性能のために慎重に選択され,チタンを含むニッケル,ジルコニウム,ハステロイ,モネル,インコネル,デュプレックスステンレス鋼,904L,Alloy 20,C4鋼,その他これらの高性能材料は,バルブが優れた耐腐蝕性を提供することを保証機械的な強度,信頼性 幅広い産業用用途
設計・試験 3 方向ボールバルブの国際規格:
| 設計・試験 3 方向ボールバルブの国際規格 | |
| 設計基準 | BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| 検査・試験 標準 | BS EN ISO 12266-(BS 6755 -1) |
| フレンジからフレンジまでの距離 | Mfg 標準 |
| 接続を終了 | フランジェンドエンド ANSI B 165クラス150 / 300 |
| BS 10 表 D E F / H | |
| PN 6 / PN 10 / PN 16 PN 25 PN 40 | |
| DIN 標準 / JIS 標準 / IS 標準 | |
| ANSI B 1 に準拠する螺旋/螺紋端20.1 | |
| 製造サイズ範囲 | 1/2" (DN15) から 12 (DN300) - フランゲン端 |
| 1/2" ((DN15) から 3 ((DN80)) - 螺旋端 | |
| バルブの圧量 | PN 10 / PN 16 / PN 25 / PN 40 |
| バルブ操作 | 手動レバー / ワームギアアクチュエータ 操作 空気式回転四半期回転アクチュエータ / 電動アクチュエータ |
一般的なチタンボールバルブ 私たちは提供します:
浮遊ボールバルブ:浮遊ボール弁は,ボールが介質の圧力でわずかに動いて密封を実現できる単純な構造を備えています.このタイプのチタンボールバルブは,一般的に一般流体制御に使用され,中低圧および温度条件に適しています..
| 製品の技術仕様: | |
| 圧力を指定する: | PN1.6-4.0Mpa クラス150~300Lb |
| 定数直径: | DN15-DN300 1/2インチ-12インチ |
| ドライブモード: | ハンドル,ワームギア,空気,水力,電気 |
| ボディ ボネット | TA1,TA2,TA10,Gr2,Gr3 |
| ボール: | TA1,TA2,TA10,Gr2,Gr3 |
| 幹: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| シールリング: | PTFE,RPTFE,PPL,PEEK |
| チタンボールバルブモデル: | Q44F-16Ti,Q44F-25Ti,Q44F-40Ti,Q45F-16Ti,Q45F-25Ti,Q45F-40Ti,Q344F-16Ti,Q344F-25Ti,Q344F-40Ti,Q345F-16Ti,Q345F-25Ti,Q345F-25Ti,Q345F-40Ti,Q644F-16Ti,Q64F-25Ti,Q644F-40Ti,Q645F-16Ti,Q645F-25Ti,Q645F-40Ti,およびQ944F-16TiQ944F- 25Ti,Q944F-40Ti,Q945F-16Ti,Q945F-25Ti,Q945F-40Ti,Q44F-150LB(Ti),Q44F- 300LB(Ti),Q345F-150LB(Ti),Q645F-150LB(Ti),Q945F-150LB(Ti) |
| 設計基準: | GB/T12237,ASME B16.34 |
| 面対面の次元: | GB/T12221,ASME B1610 |
| フレンズ接続: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| 試験基準: | JB/T9092,GB/T13927,API598 |
トリニオン搭載ボールバルブ:トリニオン搭載のボールバルブでは,ボールはバルブ体内に固定され,流量制御は幹を回転させることで達成される.この設計は高圧および高温条件に適しています.,より信頼性の高い密封と運用性能を提供します.
Vポートボールバルブ:Vポート球弁は球体内にV型設計があり,よりよい調節性能と精密な流体制御を可能にします.精密な流量調節が必要なアプリケーションに適している.
多口ボールバルブ:多ポートボールバルブには複数の入口と出口通路があり,複雑な流体配送と融合機能を可能にし,複雑な流体制御システムに適しています.
チタンボールバルブの選択と設置に関する考慮事項:
選択:チタン合金球弁を選択する際には,介質の特性 (温度,圧力,腐食性など),流量要求などの要因を考慮する必要があります.適切なバルブタイプと仕様を選択するために,操作環境を包括的に考慮する必要があります..
装置:
チタンボールバルブの保守:
定期的なメンテナンスとケアは,タイタン合金ボールバルブの長期安定した運用と寿命の延長を保証するために不可欠です.以下は,タイタン合金ボールバルブの維持とケアのためのいくつかの主要なポイントです:
視覚検査:バルブ の 外部 を 定期 的 に 検査 し て 腐食,磨損,あるいは 明らかに 損傷 が ある か を 確かめ て ください.
密封検査:密封器具 (O リング や PTFE 密封器具 など) の 損傷,老化,または 磨損 の 兆候 を 確認 する.
潤滑剤
バルブ・スタブなどの動くパーツを適当な潤滑剤で定期的に潤滑し,スムーズで柔軟な動作を保証し,スタブが固まりないようにします.
バルブの内側と外側を定期的に清掃し,特に汚れや堆積物が蓄積する領域に重点を当て,バルブが塞ぐことや正常な動作を妨げるのを防ぐ.
すべてのボルトと接続を検査し,しっかりと固定し,漏れや松散によって引き起こされる他の問題を防ぐようにします.
バルブの動作柔軟性と密封性能をチェックするために,開閉試験を含む定期的な機能試験を行う.通常の労働条件下での信頼性の高い動作を保証する.
適切な措置をとるか,または関連する部品を交換することによって,弁の異常 (漏れや動作中の硬さなど) を直ちに修正する.システムの安全性と信頼性を確保する.
詳細な保守日記を作成し,各検査,保守,修理の詳細と日付を記録します.これはバルブの保守履歴を追跡するのに役立ちます.潜在的な問題を迅速に特定し解決する.
大型または複雑なチタン合金ボールバルブでは,バルブが最適な動作状態であることを確認するために,定期的な検査と保守のために専門技術者を招くことが推奨されます.
3道チタンボールバルブの用途:
チタンボールバルブ様々な産業分野における幅広い用途があり,主に以下の側面を含みます.
化学産業タイタン材料の優れた耐腐蝕性によりチタンボールバルブ化学生産過程で一般的に使用され,酸や塩基溶液,酸化物などの腐食媒体を扱う.
石油・天然ガス産業:チタン製のボールバルブ石油と天然ガスの採掘,輸送,加工において重要な役割を果たします. 液体の流れと圧力を制御するために使用されます.システムの安全で安定した運用を保証する.
海洋工学 チタン製のボールバルブ海水による腐食耐性が高く,海底パイプラインやオフショアプラットフォームの流体制御システムなど,海洋工学アプリケーションで広く使用されています.
航空宇宙分野: チタン製のボールバルブ航空宇宙用水力システムや燃料システムなどで広く使用されている.これは航空機の要求を満たす軽量で高強度な特性による.
食品・製薬産業チタン材料は無毒で 食品や医薬品を汚染しないのでチタンボールバルブ食品加工や製薬産業の流体制御システムでよく使われます
