| ブランド名: | LHTi,China |
| モデル番号: | タイタンのプレート スプオン フレンズ |
| MOQ: | 5個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン |
| 供給能力: | 月に5000枚 |

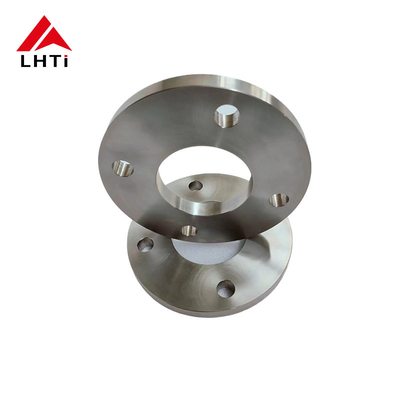

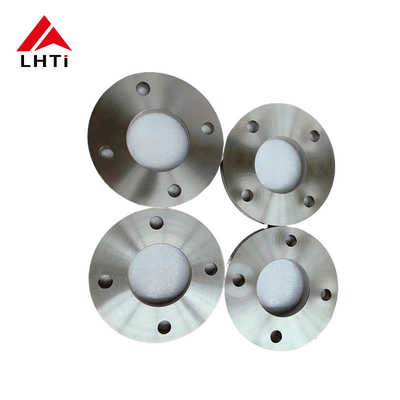

EN1092-01 チタンフレンズプレート フレンズ上滑り Gr2 Gr7 PN6 フレンズパイプ フレンズプレート 石油・ガス産業用
1製品紹介 チタンプレートフレンズ EN1092-01
チタンフレンズ優れた耐腐蝕性で知られています. 耐腐蝕性も高いです.高強度/重量比化学腐食が懸念される厳しい環境で優れているため,石油,化学加工,材料の性能が堅牢である他の材料.
耐腐蝕性があるため 耐久性や信頼性が高いタイタンのフレンジは,疲労耐性やクレイプ耐性も優れたものである.機械加工と設置の容易さにより,より魅力的になります.様々な産業用アプリケーションのための実用的なソリューションを提供.
EN1092-01規格は,工業用パイプシステムの重要な部品であるチタンプレートフレンズを含む様々なタイプのフレンズを網羅しています.この規格では,材料ヨーロッパのパイプシステム内のフレンズに関する技術要件.チタンプレートフレンズは,高揚面 (RF) や平面面 (FF) を有する平らな円盤である.密封面の需要に基づいて選択管,バルブ,ポンプ,その他の機器を接続して統合管道システムを形成する.タイタンの優れた耐腐蝕性により,これらのフレンズは,海洋および化学産業などの腐食性のある環境での適用に理想的です. 耐久性/重量比と高温および冷凍性アプリケーションの両方に適性のために評価されています. 異なるパイプ直径に対応するさまざまなサイズで利用できます.このフレンズはPN 6などの圧力基準に準拠しますPN10,PN16,PN25,PN40とPN63で,さまざまな産業の運用要件を満たしています.
2. EN1092-01 ティタンプレートフレンズのグレード
商業用純チタン:
チタン合金:
3.DIN2501 PN6 チタンプレートフレンズの仕様
| DN | パイプOD,A | 外側ダイアメット,D | ボルト円の直径,K | ボルトホール,L | ボルト数 | ボルトのサイズ | フレンズの厚さ,C | 顔の直径,d | 顔の高さ,f1 | 掘削直径B | ||
| シリーズI | シリーズII | シリーズI | シリーズII | |||||||||
| 10 | 17.2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 35 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 40 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 90 | 65 | 11 | 4 | M10 | 14 | 50 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 60 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | M12 | 16 | 70 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 130 | 100 | 14 | 4 | M12 | 16 | 80 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 140 | 110 | 14 | 4 | M12 | 16 | 90 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 160 | 130 | 14 | 4 | M12 | 16 | 110 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 190 | 150 | 18 | 4 | M16 | 18 | 128 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 210 | 170 | 18 | 4 | M16 | 18 | 148 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 240 | 200 | 18 | 8 | M16 | 20 | 178 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 265 | 225 | 18 | 8 | M16 | 20 | 202 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 320 | 280 | 18 | 8 | M16 | 22 | 258 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 375 | 335 | 18 | 12 | M16 | 24 | 312 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 440 | 395 | 22 | 12 | M20 | 24 | 365 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 490 | 445 | 22 | 12 | M20 | 26 | 415 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 540 | 495 | 22 | 16 | M20 | 28 | 455 | 4 | 411 | 430 |
| 450 | 457 | 480 | 595 | 550 | 22 | 16 | M20 | 30 | 520 | 4 | 462 | 484 |
| 500 | 508 | 530 | 645 | 600 | 22 | 20 | M20 | 30 | 570 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 755 | 705 | 26 | 20 | M24 | 32 | 670 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 860 | 810 | 26 | 24 | M24 | 40 | 775 | 5 | 715 | 724 |
| 800 | 813 | 820 | 975 | 920 | 30 | 24 | M27 | 44 | 880 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1075 | 1020 | 30 | 24 | M27 | 48 | 980 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1175 | 1120 | 30 | 28 | M27 | 52 | 1080 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 60 | 1295 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1630 | 1560 | 36 | 36 | M33 | 72 | 1510 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1830 | 1760 | 36 | 40 | M33 | 80 | 1710 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2045 | 1970 | 39 | 44 | M36 | 88 | 1920 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2265 | 2180 | 42 | 48 | M39 | 96 | 2125 | 5 | 2036 | 20 |
4なぜチタンプレートフレンズを選びますか?
チタンプレートのスライド・オン・フレンズ特殊な耐腐蝕性や強度/重量比により,様々な用途に適しています.これらのフレンズは,酸,アルカリ,海水腐食性のある物質が非常に重要です.タイタンの重量に対する高い強さは,構造的整合性を損なうことなく重量を最小限に抑えることが不可欠なアプリケーションに適していますこの特徴は,航空宇宙,海事,化学加工,医療,耐久性と厳しい条件での性能が優先される場合さらに,チタンプレートのスリップオンフレンズはEN1092-01規格に準拠しており,欧州のパイプシステムにおける互換性と信頼性を保証します.
チタンプレートのフレンジの滑り特定の用途に適しているため,他の材料が同様に効果的でない場合.
タイタンは強度重量比が高いため,ステンレス鋼やアルミニウム合金などの他の多くの金属よりもはるかに強く,より軽くなります.この性質は航空宇宙において極めて重要です減量が極めて重要である.
タイタンは生物相容性があり 有毒性がないため,整形器具や外科用器具などの医療インプラントに最適です.人体 に よく 組み合わさ れ て 副作用 の リスクを 最小 に する.
タイタンは高温でも機械的性質を維持し,熱安定性が要求される用途に適しています.これは,高熱を含む航空宇宙部品と産業プロセスを含む..
タイタンは,不?? 鋼と同様の低熱膨張係数を有する.この性質は,様々な温度条件で次元安定性を維持するのに役立ちます.重要なアプリケーションにおける信頼性の確保.
耐久性と長寿命で知られています 厳しい運用環境でもです他の材料と比較して,より高い初期コストにもかかわらず.
タイタンのプレートフレンズは,航空宇宙,化学加工,淡水処理工場,オフショア石油リグなどの独自の性質の組み合わせが不可欠な産業で好ましい.
5チタンフレンズの共通基準
| 製品名 | チタンフレンズ |
|---|---|
| サイズ範囲 | 1/2′′ (15NB) から 48′′ (1200NB) |
| クラス/圧力評価 | 150#,300#,600#,900#,1500#,2500#,PN6,PN10,PN16,PN25,PN40,PN64など |
| 標準/次元 | ANSI/ASME B165, B16.47 シリーズ A & B, B16.48BS4504,BS10,EN-1092,DIN,BS,GOST,MSS SP-44,ISO70051,JISB2220,BS1560-3など1, API7S-15, API7S-43, API605 |
| フレンズ面型/接続型 | 平面フレンズ (FF),高面フレンズ (RF),環関節フレンズ (RTJ),腰関節フレンズ,男性と女性のフレンズ (M&F),大と小の舌と溝のフレンズ (T&G) |
| サイズ | ANSI B165, ANSI B16.47 シリーズ A & B, ASA, API-605, MSS SP44, AWWA, カスタム図 |
| カスタムデザイン | AS,BS,ANSI,DIN,JIS 図面のとおりです |
| 材料試験証明書 (MTC) | EN 10204 3.2 と EN 10204 3 による1,NACE MR0175,NACE MR0103 を証明する試験証明書 |
| 試験証明書 | 100%放射線検査報告,EN 10204/3.1B,原材料証明書,第三者検査報告など |
| テスト | 液静止試験装置,直読スペクトログラフ,UIトラソニック欠陥検出器,X線検出器,磁気粒子検出器 |
| 機器/機械 | プレスマシン,プッシングマシン,曲がりマシン,砂吹きマシン,電気のベーリングマシンなど |
| コーティング | 防腐塗料,油黒塗料,黄色透明,亜鉛塗装,冷や熱で浸した電熱 |
| 原産地 | インド / アメリカ / 日本 / 西ヨーロッパ / 韓国 |
| 適用/使用 | 海上,石油,造船,水道,天然ガス,パイププロジェクト,電力など |
| トップ エクスポートネットワーク | アメリカ,イギリス,カタール,メキシコ,ナイジェリア,サウジアラビア,クウェート,イラン,カザフスタン,バレーン,ベトナム,インドネシア,ノルウェー,ガーナ,コロンビア,アゼルバイジャン,リビア |
6チタンプレートフレンズの用途:
チタンプレートフレンズ管道システムにおける重要な役割のために独自の特性を活用して,いくつかの産業にわたる多様なアプリケーションを見つけます:
化学加工:タイタンの特殊な耐腐蝕性により,プレートフレンズは化学工場で腐食性化学物質や酸を扱うのに理想的です.
海洋産業海水の腐食に耐性があるため,チタンプレートフレンズは造船やオフショアプラットフォームで使用されています.
航空宇宙:タイタンの高強度/重量比は,構造的整合性を維持しながら重量を減らすことが不可欠な航空宇宙アプリケーションで有利です.
医療機器:タイタンの生物互換性と体液への耐性は,医療機器やインプラントに適しています.
石油とガス耐腐食性や高温性が必要なパイプラインや精製工場で使用されます
食品と飲料:タイタンの惰性により,食品級の材料や飲料を扱うのに適しています.
発電:高温や腐食性のある環境への耐性が不可欠な発電所の用途
