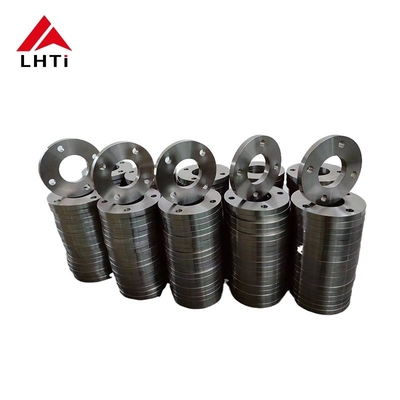

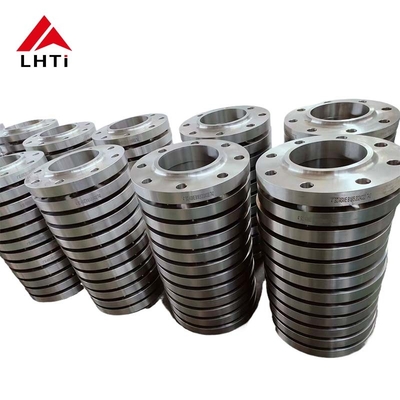

Gr1 Gr2 Gr5 チタン フレンズプレート フレンズ上滑り EN1092-01 PN 10 石油・ガス産業用

2. EN1092-01 ティタンプレートフレンズのグレード

1. 1級チタン:高い柔らかさで知られる1級チタンは,商業的に純粋なチタンの種類の中で最も柔らかく,最も形容性がある.化学加工産業などの環境で優れた耐腐蝕性を要求するアプリケーションで使用されます.

2.

3. 2級チタン:これは,最も広く使用されているチタングレードです.それは強度と柔らかさとの間の良いバランスを提供し,優れた耐腐蝕性を持っています.それは幅広いアプリケーションで使用されています.パイプシステム用のフレンズを含む.

4.

5. 5級チタン (Ti 6Al-4V):この合金種は,すべてのチタン合金の中で最も一般的に使用される合金種である.純粋なチタン種と比較して,フレンズの強さを大幅に増加させる.5級チタンは,熱と耐腐蝕の両方が要求される高強度アプリケーションで使用されます.

6.

7. 7級チタン:優れた溶接性および製造性により,このグレードには,特に減少酸と熱いハロイドの局所攻撃に対して,強化された耐腐蝕性のためにパラディウムが含まれています.

8.

9. 12級チタン:このグレードは,他の商業的に純粋なグレードと比較して熱耐性と強度を向上させています.また,良質の溶接性と耐腐蝕性を維持しています.

10.

11. グレード23チタン (Ti 6Al-4V ELI):このグレードはグレード5に似ているが,超低インタースティシャル (ELI) を有し,より高い骨折強度と改善された柔性のために好ましい.医療用でよく使用され,また,重要な状況でフレンズに適しています高級アプリケーション.

    • タイタン:タイタンは特に海水,塩化物,酸化酸などの攻撃的な環境で,例外的な腐食耐性を持っています.腐食 に 耐える 性能 を 向上 さ せる 保護 酸化物 の 層 を 形成 する.
    • ステンレス鋼:ステンレス鋼も腐食耐性を良しとするが,チタンほど強くない.腐食性のある環境での保護を強化するために,追加のコーティングや処理が必要かもしれません..
    • 炭素鋼:炭素鋼は,特に湿気や酸性条件下では腐食に易く,保護のためにコーティングまたは合金が必要です.
    • インコネル: インコネル合金では高温・高圧条件を含む極端な環境で酸化や腐食に優れた耐性を有します.

3.DIN2501 PN10 チタンプレートフレンズの仕様

4. チタンプレートフレンジの異なる顔タイプ:

振動面 (RF) フレンズ:

1. デザイン:

   • 浮き面:浮き面フレンジは,パイプ直径よりわずかに大きい穴の周りに小部分を掘り起こします.これはフレンジの表面の上にリッジ (または浮き面) を創ります.
   • 密封面: 表面を上げると,密封板が固定されている主な密封面として機能します. 交尾フレンズに圧縮されたとき,密封がしっかりと保たれます.

2. 利点:

   • 強化されたシール: 上げられた顔デザインは,シールの有効性を向上させ,小規模な領域にシール圧縮を集中させる.
   • 保護: 上げられた顔面は,操作および設置中に損傷からフレンズ表面を保護するのに役立ちます.

3. 応用:

   • 共通: 高い面のフレンズは,信頼性があり漏れのない密封が不可欠な標準的な産業用アプリケーションでより一般的です.
   • 圧力評価: 高圧の適用に適しており,上向きの表面によりガシケットの圧縮が改善されます.

フラットフェイス (FF) フレンズ:

1. デザイン:

   • 滑らかな表面:フラット・フェイス・フレンジは,穴の周りに突出物や上昇した領域がない平らまたは滑らかな表面を有する.
   • 密封面:密封は,密封板をフラングの平面に直接置くことで達成される.

2. 利点:

   • フラット・フェイス・フレンジは,組み立て中に順番に並べられるのが簡単です.
   • 空間節約: ストレートな設置では有利である可能性のある,リエーゼッド・フェイス・フレンズと比較して,スペースが少なくなります.

3. 応用:

   • 特殊:フラットフェイスフレンズは,密封要件がより厳格でない低圧および非重要なアプリケーションで使用されます.
   • 特殊パスケット: 適切な密封を確保するために,フラングの全面をカバーする特殊パスケット (全面パスケットなど) が必要である場合があります.

顔が高くて 顔が平らか

• 圧力と密封の要件: 信頼性の高い密封が不可欠な高圧アプリケーションでは,上昇した顔のフレンズが好ましい.平面フレンジは,低圧アプリケーションまたはスペースの制約が懸念されている場合に適しています.

• 密封板の選択:密封板の選択 (リング型または全面型など) は,フレンズ面型 (RFまたはFF) と密封完全性に関するアプリケーション要件に依存する.

5なぜチタンプレートフレンズを選びますか?

チタンプレートのスライド・オン・フレンズ特殊な耐腐蝕性や強度/重量比により,様々な用途に適しています.これらのフレンズは,酸,アルカリ,海水腐食性のある物質が非常に重要です.タイタンの重量に対する高い強さは,構造的整合性を損なうことなく重量を最小限に抑えることが不可欠なアプリケーションに適していますこの特徴は,航空宇宙,海事,化学加工,医療,耐久性と厳しい条件での性能が優先される場合さらに,チタンプレートのスリップオンフレンズはEN1092-01規格に準拠しており,欧州のパイプシステムにおける互換性と信頼性を保証します.

チタンプレートのフレンジの滑り特定の用途に適しているため,他の材料が同様に効果的でない場合.

タイタンは,特に海水,化学加工,海洋用途などの攻撃的な環境では,例外的な耐腐蝕性を示しています.腐食 に 耐える この 性能 は,機器 の 寿命 を 延長 し,保守 費用 を 削減 する.

タイタンは強度重量比が高いため,ステンレス鋼やアルミニウム合金などの他の多くの金属よりもはるかに強く,より軽くなります.この性質は航空宇宙において極めて重要です減量が極めて重要である.

タイタンは生物相容性があり 有毒性がないため,整形器具や外科用器具などの医療インプラントに最適です.人体 に よく 組み合わさ れ て 副作用 の リスクを 最小 に する.

タイタンは高温でも機械的性質を維持し,熱安定性が要求される用途に適しています.これは,高熱を含む航空宇宙部品と産業プロセスを含む..

タイタンは,不?? 鋼と同様の低熱膨張係数を有する.この性質は,様々な温度条件で次元安定性を維持するのに役立ちます.重要なアプリケーションにおける信頼性の確保.

耐久性と長寿命で知られています 厳しい運用環境でもです他の材料と比較して,より高い初期コストにもかかわらず.

タイタンのプレートフレンズは,航空宇宙,化学加工,淡水処理工場,オフショア石油リグなどの独自の性質の組み合わせが不可欠な産業で好ましい.

6チタンフレンズの共通基準
