| ブランド名: | LHTi,China |
| モデル番号: | チタニウムの管 |
| MOQ: | 5~10個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン |
| 供給能力: | 月に5000枚 |

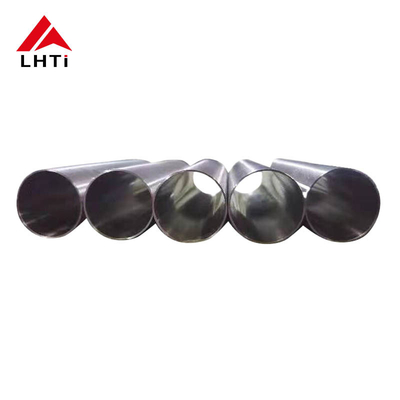

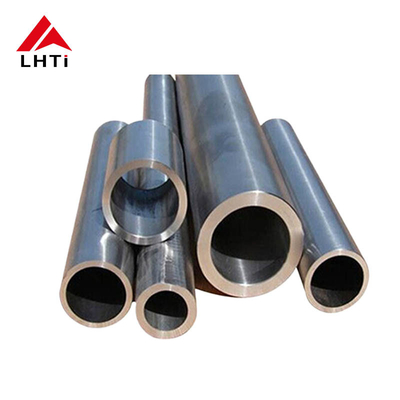

化学工業用シームレスチューブASTM B338
タイタンシームレスチューブの導入:
医療機器から航空宇宙工学まで 応用できる 汎用性のある合金です アルミニウム,バナジウム特定の用途に合わせた様々なグレードを作成するために縫い目のないチタン管は,サプライヤーの要求に応じて,1から38までのグレードで提供されています.ASTM規格で生産されたチタン合金棒は,様々な産業ニーズを満たすために異なる条件で供給されています..
タイタン管は タイタンの特殊な特性と 円筒形金属形の多用性を組み合わせます頑丈で軽量で優れている. 腐食耐性は,海水や塩素などの厳しい環境にも及ぶ. 管,様々な直径と長さで利用可能な円筒状の部品,穴の構造により様々な用途に利用できます.
ASTM B338規格に準拠するグレード5のシームレスチタン管は,要求の高いアプリケーションにおける例外的な特性のために非常に求められています.ASTM B338は,シームレスで溶接されたチタンとチタン合金管を,熱交換機および耐腐食性のある他の産業用用用に使用するのに適しています.耐熱性も重要です
Ti-6Al-4Vとしても知られる 5級チタンとは 6%のアルミニウムと 4%のバナジウムを含む合金です.この合金には強度,軽量,耐腐蝕性,生物互換性ASTM B338 に準拠して製造されたシームレスチューブは,均質な品質,寸法精度,航空宇宙部品などの重要な用途に必要な一貫した機械特性化学加工設備,海洋環境について
熱処理,表面仕上げ,機械性能の厳格な要求を満たすために精密なプロセスで製造されています極端な条件下で信頼性の高い性能を保証する構造部品や複雑な熱交換システムで使用される場合でも,グレード5のシームレス管は耐久性と長寿を提供します.現代の産業用アプリケーションで期待される厳格な基準を満たす.
| スタンダード | ASTM,AISI,GB,JIS,顧客の要求可 |
| サイズ | 丸いチューブ:OD: 16-119mm またはカスタマイズ |
| 厚さ | 0.25mm-3.0mm |
| 長さ | 6m または顧客の要求に応じて |
| サンプル | 無料のサンプルが利用可能ですが,貨物料はあなたによって支払われる必要があります |
|
許容性
|
外径: ±0.2mm 厚さ: ±0.05mm 長さ: ±0.5mm |
| 終わり | シンプルエンドまたはベーリングエンドまたはあなたの要求に応じて |
| 標識 | パイプは次のようにマークされています:標準,グレード,OD,厚さ,長さ,熱番号 (または顧客の要求に応じて). |
|---|---|
| 溶接ラインのタイプ | ERW (電気抵抗溶接) |
| 仕上げ |
A. スライド B.光輝 #400,ミラー #600 - #1000 D. 木の穀物 C. ブラシ E. 凸字,糸付き |
| 形式 | 折りたたみ,空洞,水力,LSAW,ボイラー,直管,チューブコイル,丸,長方形,四角形など |
| 終わり | シンプルエンド,ベーブエンド,トレードチューブ |
| 適用する | 装飾,建築,食品産業など |
| 認証 | ISO,SGS |
| 直角管のサイズ | 10*30, 10*40, 10*50, 20*10, 23*11, 24*12, 25*13, 28*25, 28*13, 29*14, 30*15, 30*20, 30*22, 34*22, 36*23, 50*25, 60*30, 75*45, 95*45 ミリメートル |
| 厚さ | 絶対値が0です250 だった280 だった320 だった370 だった410 だった510 だった610 だった710 だった911 について111 について15, 1.41 mm |
| 付加価値 の サービス | サイズと長さ,ポーリング (電気および商業用) 焼けた & 漬け曲げ,加工など |
| 丸いパイプサイズ | 16, 17, 18, 19, 20, 21, 22, 23, 25, 28, 31 について835,36,38歳148歳 50歳860歳 63歳576歳2, 89, 101, 114 mm |
| 平方パイプサイズ | 17, 18, 19, 20, 21, 22, 23, 24, 25, 28, 30, 36, 38, 50mm |
| 長さ | 6m または顧客の要求に応じて |
| テスト | 直読スペクトログラフ,水静止試験装置,X線検出器,UIトラソニック欠陥検出器,磁気粒子検出器 |
| 設備 | プレス機 折りたたみ機 押す機 電動のベーリング機 砂吹き機など |
| 外径 | 6.35-219mm |
| 処理方法 | コードで描き,窒素保護で焼いて,超音波,自動形,磨き |
| 原産地 | 西ヨーロッパ / 日本 / インド / アメリカ / 韓国 / アメリカ / ヨーロッパ |
| 試験証明書 | EN 10204 / 3.1B による製造者試験証明書,原材料証明書,100%放射線検査報告,第三者検査報告 |
1級チタン:高い柔らかさで知られる1級チタンは,商業的に純粋なチタンの種類の中で最も柔らかく,最も形容性がある.化学加工産業などの環境で優れた耐腐蝕性を要求するアプリケーションで使用されます.
2級チタン:これは,最も広く使用されているチタングレードです.それは強度と柔らかさとの間の良いバランスを提供し,優れた耐腐蝕性を持っています.それは幅広いアプリケーションで使用されています.パイプシステム用のフレンズを含む.
5級チタン (Ti 6Al-4V):この合金種は,すべてのチタン合金の中で最も一般的に使用される合金種である.純粋なチタン種と比較して,フレンズの強さを大幅に増加させる.5級チタンは,熱と耐腐蝕の両方が要求される高強度アプリケーションで使用されます.
7級チタン:優れた溶接性および製造性により,このグレードには,特に減少酸と熱いハロイドの局所攻撃に対して,強化された耐腐蝕性のためにパラディウムが含まれています.
12級チタン:このグレードは,他の商業的に純粋なグレードと比較して熱耐性と強度を向上させています.また,良質の溶接性と耐腐蝕性を維持しています.
グレード23チタン (Ti 6Al-4V ELI):このグレードはグレード5に似ているが,超低インタースティシャル (ELI) を有し,より高い骨折強度と改善された柔性のために好ましい.医療用でよく使用され,また,重要な状況でフレンズに適しています高級アプリケーション.
| 壁 | サイズ (過剰摂取) |
|---|---|
| .010 | 1/16インチ 1/8インチ 3/16インチ |
| .020 | 1/16インチ 1/8インチ 3/16インチ 1/4インチ 5/16インチ 3/8インチ |
| .012 | 1/8 インチ |
| .016 | 1/8インチ 3/16インチ |
| .028 | 1/8インチ 3/16インチ 1/4インチ 5/16インチ 3/8インチ 1/2インチ 3/4インチ 1" 1 1/2インチ 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2", 2 1/2 ", 3 " |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2インチ 5/8インチ 1インチ 1 1/4インチ 1 1/2インチ 2 |
| .109 | 1/2インチ 3/4インチ 1インチ 1 1/4インチ 1 1/2インチ 2インチ |
| .120 | 1/2インチ,5/8インチ 3/4インチ 7/8インチ 1インチ 1 1/4インチ 1 1/2インチ 2インチ 2 1/4インチ 2 1/2インチ |
| .125 | 3/4インチ 1インチ 1 1/4インチ 1 1/2インチ 2インチ 3インチ 3 1/4インチ |
| .134 | 1 " |
| .250 | 3cm |
| .375 | 3 1/2 インチ |
チタン管の製造プロセス:
チタン管の生産過程には,質,精度,および様々な用途に適性を確保するためのいくつかの重要なステップが含まれています.
原材料の選択:チタンはチタンスポンジとして始まり,クロールプロセスまたはハンタープロセスで生産されます.必要なチタングレードのインゴットやビレットに溶かします (e.g.,クラス1 クラス2 クラス5)
チューブ形成:チタンチューブを形作る方法はいくつかあります.
熱処理: 形状化後,チタン管は,強度や柔らかさなどの機械的性質を改善するために熱処理を受けることが多い.形成や溶接中に発生するストレスを軽減するために.
冷画 (オプション):冷画は,タイタン管を一連の模具で引っ張って直径を小さくして正確な寸法を達成する.このプロセスは表面の仕上げを改善することができます.耐性機械的特性について
表面処理:チタン管は,磨き,漬け,耐腐蝕性を高めるため,またはアプリケーションに要求される特定の表面仕上げを達成するために,.
品質管理: 生産プロセス全体において,品質管理対策は極めて重要です.これは,不具合を検知したり壁厚さの均一性を確保するための超音波試験や渦巻電流試験などの非破壊試験 (NDT) 方法を含む..
最終検査と認証: 梱包および出荷前に,チタン管は,業界基準 (例えば,シームレス管のASTM B338) に適合していることを確認するために徹底的に検査されます.材料の組成を検証するために証明書が発行されます機械的特性,顧客仕様の適合
梱包及び輸送:最後に,チタン管は,輸送中に損傷から保護するために慎重に梱包されます.アプリケーションに応じて,管はバンドル,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱,箱または個別包装して,最適な状態で届くようにします.
チタンチューブの用途:
タイタン管は,強度重量比高,耐腐蝕性,生物互換性を含む例外的な特性により,いくつかの産業で多様な用途を見つけます.重要な応用例がいくつかあります:
航空宇宙:チタン管は,航空機の水力システム,機体,着陸車両部品,排気管などの用途のために航空宇宙業界で広く使用されています.軽量 な 性質 に よっ て,航空機 の 全体 体重 を 減らす こと が でき ます燃料効率と性能を向上させる.
工業用:工業環境では,チタン管は熱交換機,コンデンサ,攻撃的な化学物質や高温による腐食耐性が決定的な場合海水による腐食に耐性があるため,淡水処理装置でも使用されています.
医療:チタン管は,特にインプラントや外科用器具の製造において,医療用途において不可欠です.タイタン の 生物 互換性 と 体液 に 対する 耐性 は,ヒップ 幹 の よう な 植入物 に 理想 的 に なる骨盤や歯科インプラント
海洋: タイタン管は,海水冷却コンデンサー,熱交換器,パイプシステムのために海洋環境で使用されます.耐腐食性 は 塩水 の 環境 で 耐久 性 と 信頼性 を 保証 し ます.
自動車:チタン管は自動車用,特に高性能車両で,排気システムや吸入管などの部品に使用されています.高い 耐久 性 と 耐熱 性 は,エンジン の 性能 を 向上 さ せる.
