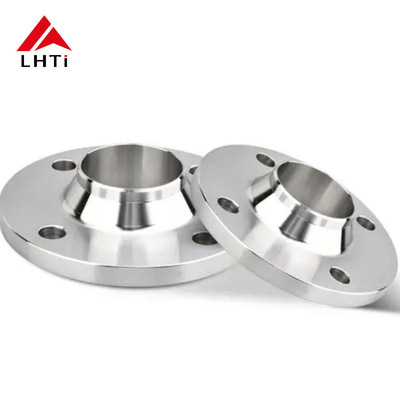

ASME B16.5 グレード 1 グレード 2 グレード 5 浮き顔 WNRF 溶接首のフレンズ 300 級 パイプシステム

ASME B16.5 グレード 1 グレード 2 グレード 5 浮き顔 WNRF 溶接首のフレンズ 300 級 パイプシステム

1ASME B16.5 WNRF フレンズの導入:

ASME B16.5は,パイプシステムで使用されるパイプフレンズとフレンズフィッティングの要件を規定する規格で,典型的には化学,石油化学,発電,石油とガス. グレード1,グレード2,グレード5の分類は,Rised Face (RF) デザインとともに,異なる種類のウェルド ネックフラング (WNRF) に関連しています.特別にパイプシステムの 300 級の圧力基準これらの構成要素の概要は以下です.

2キーワード:

溶接首フレンズ (Weld Neck Flange, WNRF): 管に溶接された長い,角状の首を持つフレンズ.角状の首は,フレンズとパイプの間の強く,スムーズな接続を可能にします.

浮き面 (RF): フレンズの表面をフレンズの体上から上げ,フレンズの間にはガシケットを配置すると,密封性を改善するフレンズの設計.

クラス300: フレンズの圧力評価を指します.クラス300のフレンズでは,特定の温度で耐えられる最大圧は1平方インチ (psi) に300ポンドです.

グレード 1,グレード 2,グレード 5:これはASME規格で定義された材料グレードで,フレンズを作るのに使用される材料の強度,硬さ,性能特性を指定します.これらの材料は,通常,高圧および高温下でうまく動作するように設計された鋼合金です.

3格付け分別:

グレード1

• 一般的には,フレンズに使用される炭素鋼 (A105) を指します.
• 適度な温度や圧力で使用できます
• 標準管道システムに通常使用される優れた加工能力と強度を提供します.

グレード2

• これは,低合金鋼 (例えばA350 LF2) のフレンズとしばしば関連している.
• グレード1と比較してより高い強度が必要とされる環境で使用されます.
• グレード2のフレンズは,より厳しい産業環境でしばしば使用される衝撃や高圧条件に対するよりよい抵抗性を提供することができます.

グレード5

• この材料のグレードは,A182 F5などの高強度合金鋼にしばしば使用されます.
• グレード5のフレンズは高温・高圧環境で使用されます.
• これらのフレンズは,高温や高熱圧などの厳しい条件 (例えば発電所,精製工場) が存在するアプリケーションでしばしば見られます.

顔が上がった (RF) デザイン:

• 浮き顔 (Raised Face) は,圧縮性密封性を向上させるために浮き顔が浮き顔が浮いている一般的なフレンズ設計である.これは,ガセットの座席を良くする.
• レイズ・フェイスの高さは異なるが,通常はフレンズのサイズに応じて1/16〜1/4インチである.
• 浮き面フレンズは,一般的にクラス150,クラス300,クラス600のアプリケーションに使用され,クラス300は中程度の圧力要件で最も一般的です.

クラス300 フレンジ:

• クラス300のフレンズは,使用された材料に応じて通常150°Fから1000°Fの温度で300psiを処理するように評価されています.
• これらのフレンズは中気圧のアプリケーションで広く使用され,産業用パイプシステムに信頼性と強い接続を提供するように設計されています.

応用:

• パイプシステム:通常,石油・ガス,石油化学,化学加工などの産業における液体・ガスパイプラインに使用される.
• 圧力容器: 高い強度と密封度が必要である場合.
• 熱交換器: 熱伝達と圧力抵抗が重要な発電所や精製工場で使用されます.

フレンズの材料仕様:

1. ASTM A105 (クラス1):

   • 炭素鋼の鍛造フレンズの標準仕様
   • -20°Fから800°Fまでの温度を持つパイプシステムに使用される.

2. ASTM A350 LF2 (2級):

   • 低温サービスアプリケーションで使用され,温度範囲は -50°Fから1000°Fまで.
   • 低温または低冷凍状態で動作するパイプシステムに適しています.

3. ASTM A182 F5 (5級):

   • 高温で高強度合金鋼で,1000°F以上の温度に対応する.
   • 発電産業,精製工場,高温パイプシステムで使用される.

ASME B16.5 フレンズの寸法:

• ASME B16.5 による溶接首フレンズの寸法 (WNRF) は,フレンズのサイズと圧力クラスによって異なります.
• 典型的な寸法には,外径 (OD),ボルト円径 (BCD),ボルト穴のサイズが含まれる.これらは圧力クラスと名目パイプサイズ (NPS) に応じて変化する.

ASME B16.5 グレード1,グレード2,そして 5 級 溶接首のフレンジは,多くの異なる産業部門で,圧力下での流体やガスの安全で効率的な輸送を保証する重要な部品です.

4. チタンの種類:

5ANSI B16.5 300級チタン溶接首フレンズの仕様:

ANSI B16.5 300級チタン溶接首フレンズの主要特徴:

ANSI B16.5 標準:

• ANSI B16.5規格は,パイプフレンズおよびフレンズ付きフィッティングの寸法,圧力評価,許容量,材料,およびマークを定義する.
• この規格は,フレンズ仕様について,業界全体で広く認識され,使用されています.

クラス300 圧力評価:

• クラス300は,フレンズの圧力評価を指します.クラス300のフレンズは,特定の温度で300psiまでの圧力を処理するように設計されています.
• 圧力耐性は温度によって異なりますが,クラス300のフレンズは中気圧抵抗を必要とするシステムで使用されます.

チタン材料:

• タイタンは腐食に強い素材で 化学加工,海水淡化,航空宇宙,海洋環境などの産業の応用に最適です
• タイタンのフレンジは,高温と低温の両方で優れた強度/重量比と優れた性能を提供します.
• 最も一般的に使用されるチタングレードは,グレード2 (商業的に純粋なチタン) とグレード5 (チタンとアルミニウムとバナジウム合金) です.応募の特定の要件に応じて.

溶接首の設計:

• ウェルドネックフレンジは長い角型ネックがあり,パイプに溶接すると強く,シームレスな接続を提供します.
• 角型 の 首 は,管道 上 で の ストレスを より 均等 に 分散 する こと に 役立ち,裂け目 や 破裂 の 危険 を 軽減 し ます.
• この設計により,フランジは圧力や熱圧に強くなり,高圧システムでは一般的な選択になります.

顔が上がっている (RF):

• レイズ・フェイス (RF) デザインは,緊密密封を必要とするフレンズで一般的です.
• 上げられた領域は,よりよい緊縮装置の圧縮と,一緒にボルトされたとき,フレンズ間のより効果的な密封を保証します.
• 浮き顔のフレンズは,圧力の下での密封のために,フレンズが密封器と組み合わせられるシステムでしばしば使用されます.

フレンジの寸法:

• 300級チタン溶接ネックフレンズの寸法は, nominal pipe size (NPS) と圧力クラスによって異なります.
• 一般的な寸法には,外径 (OD),ボルト円径 (BCD),ボルト穴径,および上昇した顔の高さが含まれます.
• これらの寸法は ANSI B16.5 仕様に従って標準化され,パイプシステムの他の部品との互換性を確保します.

耐腐食性:

• タイタンは酸,塩水,高温など様々な腐食性環境に強い耐性があります.
• グレード2チタン (商業的に純粋なチタン) は,グレード5のような合金と比較して優れた耐腐蝕性と低コストのために多くのアプリケーションで広く使用されています.耐性や耐熱性が優れているが,腐食耐性がわずかに低下している.

応用:

• 化学加工: 耐腐蝕性が重要な攻撃的な化学物質を処理するシステム用.
• 海水脱塩:塩水腐食に耐性があるため,海水および脱塩用途に最適です.
• 航空宇宙: 軽量で強いチタンは高性能で高温環境で使用されます
• 海洋: タイタン製のフレンズは,海水での腐食に耐える能力があるため,海洋産業で一般的です.
• 発電: ある 発電所 は,高圧 や 高温 に 晒さ れ て いる 交換 器 や 他 の システム に タイタン の 部品 を 用いる.

6. タイタン 溶接 ネック フランジの利点:

高強度/重量比:チタンは軽量で強固で,強さを保ちながらパイプシステムの総重量を減らすのに役立ちます.

優れた腐食耐性:チタンは,化学,海洋,航空宇宙アプリケーションで見られるような攻撃的で高温の環境で特に有効です.

耐久性および長寿:チタンフレンズは,腐食,スケール,着用に抵抗する能力のために長寿命があり,保守および交換が少なくなります.

高温耐性:チタンは,冷凍状態と高温状態の両方を含む,幅広い温度で動作することができます.様々な産業用用途に適している.

無縫で強い溶接: 溶接首の設計は,フレンズとパイプの間の接続が強く,ストレスの集中を避けるためのスムーズな移行を提供します.
