| ブランド名: | LHTi |
| モデル番号: | フランジのスリップ |
| MOQ: | 200個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 供給能力: | 1ヶ月あたりの500のトン/トン |

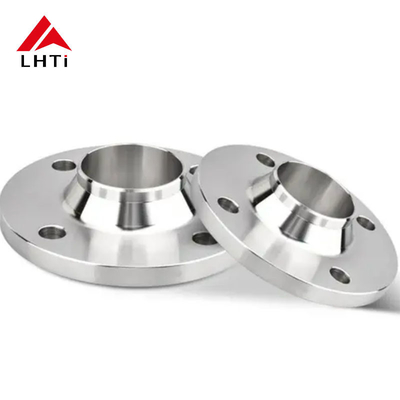

下の表では,標準寸法についてクラス300 上げ顔型溶接首のフレンズ (WNRF)ASME B16.5 標準に基づいて,様々な名目パイプサイズ (NPS) に渡ります.
| nominal pipe size (NPS) (名目パイプサイズ) | ボルト円径 (BC) | ボルト数 | フレンズの厚さ (T) | 面幅 (F) | 穴 (ID) |
|---|---|---|---|---|---|
| 半インチ | 2.62インチ | 4 | 0.88インチ | 0.50インチ | 0.84インチ |
| 1 " | 3.25インチ | 4 | 1.00" | 0.56インチ | 1.05" |
| 2 " | 4.50インチ | 8 | 1.12" | 0.75インチ | 2.07" |
| 4インチ | 7.00" | 8 | 1.56インチ | 1.00" | 4.09" |
| 6インチ | 9.00" | 12 | 1.81インチ | 1.25インチ | 6.13" |
| 12インチ | 14.00" | 16 | 2.44インチ | 1.50インチ | 12.13" |
| 24インチ | 22.00" | 20 | 3.13" | 2.00" | 24.13" |
比較する詳細な表は以下です.材料の特性についてクラス1そしてクラス2チタン合金で,通常300級の上向き溶接首フレンズ (WNRF) の製造に使用される.
| 資産 | 1級チタン | 2級チタン |
|---|---|---|
| 構成 | 990.5% 純チタン | 鉄と酸素を少量含有するチタン |
| 張力強度 (ksi) | 35〜45 ksi | 50-60 ksi |
| 生産力 (ksi) | 20〜30 ksi | 40〜50 ksi |
| 伸縮 | 24% | 20% |
| 硬さ (ブリーネル) | 120 | 140 |
| 密度 (g/cm3) | 4.51 | 4.51 |
| 耐腐食性 | 特に淡水や海水では 優れています | 塩化物環境では優れている |
| 申請 | 圧縮式でない,より要求が少ないシステム | 高圧システム,工業用水道 |
適切なボルト選択とトルク適用は,安全で漏れのないフレンズ間の接続を確保するために不可欠です.下記の表は,ボルトの大きさそしてトルク値についてクラス300顔面の溶接式ネックフレンズ (WNRF) はクラス1そして2級チタン.
| nominal pipe size (NPS) (名目パイプサイズ) | ボルトサイズ (インチ) | ボルト数 | トーク (ft-lbs) |
|---|---|---|---|
| 半インチ | 5/8 インチ | 4 | 40〜50 |
| 1 " | 3/4 インチ | 4 | 50から70 |
| 2 " | 7/8 インチ | 8 | 70~90 |
| 4インチ | "〜"/8インチ | 8 | 100から120 |
| 6インチ | 1〜4インチ | 12 | 130~160 |
| 12インチ | "1/2" | 16 | 200から250 |
| 24インチ | "〜3/4" | 20 | 350〜400 |
圧力を指定する300級 フレンズフランジが安全に耐えられる最大圧を表示します.圧力を指定するテーブルクラス1そして2級チタンフレンジはASME B16.5 300級スタンダード
| nominal pipe size (NPS) (名目パイプサイズ) | 定数圧力 (psi) |
|---|---|
| 半インチ | 740 |
| 1 " | 740 |
| 2 " | 740 |
| 4インチ | 740 |
| 6インチ | 740 |
| 12インチ | 740 |
| 24インチ | 740 |
2人ともクラス1そして2級チタンフレンズ耐腐蝕性も優れているため,材料コスト下記は,材料の選択に基づく一般的なコスト比較です.
| 材料のグレード | 1lb のコスト(ドル) | フレンジの推定コスト(NPS6インチについて) |
|---|---|---|
| 1級チタン | 10~12ドル | $300~$450 |
| 2級チタン | 12〜15ドル | $350〜$500 |
についてASME B16.5 300級 浮き顔型溶接首のフレンズ (WNRF)製造されたものクラス1そして2級チタン理想的な選択です水道システム信頼性があり,耐腐蝕性があり,高強度なコンポーネントが必要です.上記の詳細な表では,寸法,材料の特性,トルク仕様,圧力評価が示されています.エンジニアや設計者に,特定の用途に適したフレンズタイプを選択するための包括的なガイドを提供します..
適したものを選んで1級または2級チタンシステムの要件に基づいて,コスト,強度,耐腐蝕性を考慮すると,設計者は水道システムの長寿と効率を保証することができます.
