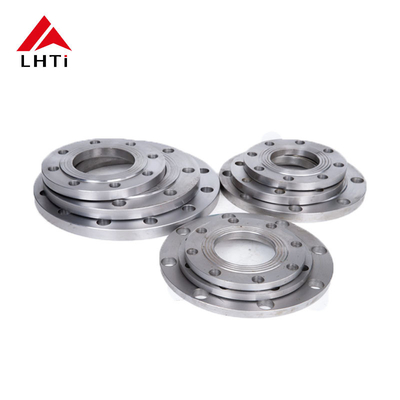

ASME B16.5 タイタンのスリップオンフレンズ ANSI 150LBSクラス:石油・ガス産業用 Gr2, Gr5, Gr7

ASME B16.5 タイタンのスリップオンフレンズ ANSI 150LBSクラス:石油・ガス産業用 Gr2, Gr5, Gr7

1.ASME B16.5 タイタン スリップオン フレンズの製品紹介

ASME B16.5 のチタンスリップオンフレンズ,特にグレード2 (Gr2),グレード5 (Gr5),グレード7 (Gr7) のチタン合金から作られているものは,石油・ガス産業における重要な部品である.このフレンズASME B16.5 規格に準拠して製造されているもの,安全性を確保するために,上向きに設計されているもの,高圧および腐食性のある環境で動作するパイプラインおよび設備の漏れ防止接続この論文では,ASME B16.5クラス150の提起面を持つチタンスリップオンフレンズの仕様,特徴,およびアプリケーションについて議論しています.石油・ガス部門における運用信頼性と効率性を最適化するための重要な役割に焦点を当て.

石油・ガス産業は,パイプラインシステムと加工機器の完全性と安全性を確保するために高性能な材料と部品を必要とします.特にスライド・オン・フレンズとして耐腐食性,機械的強度,耐久性により,オフショア石油リグ,精製工場,石油化学工場,他の厳しい産業環境これらのチタンフレンズは,石油とガス事業で一般的に遭遇する攻撃的なメディア,高温,極端な圧力状態への曝露などの課題を軽減するのに役立ちます.

2.材料 と 建設

• チタン級 (Gr2,Gr5,Gr7):
  タイタンの合金には,腐食に対する優れた耐性があり,攻撃的な化学環境や海洋環境での応用のためにますます選ばれています.ASME B16 で用いられる3つの主要グレード.5 スリップ・オン・フレンズは:

  • グレード2 (Gr2):商業用タイタンとして知られる Gr2は,特に酸性環境で,優れた耐腐蝕性を提供し,通常,石油とガス,化学加工,航空宇宙産業.
  • グレード5 (Gr5):チタンとアルミ・バナジウム合金であるGr5は,Gr2と比較して高温下でより強い強度と性能を向上させています.機械的な強度が高い環境で使用されます.
  • グレード7 (Gr7):この合金には パラディウムが加えられ 水素の腐食や 耐性を高めます化学工業や水素に曝露することが懸念される他の環境での使用に最適な選択です.

• 顔のデザインは
  表面の設計により,フレンズとパイプの間の密封面が強化され,漏れ防止と圧力耐性が向上します.この設計は,特に高圧条件下で漏れを防ぐのに有効です石油・ガス業界ではよく見られるものです

• スリップオンデザイン:
  スリップオンフレンズは,パイプの上に滑り込むように設計されており,簡単に設置できます.この機能は,溶接が必要なアプリケーションに有益です.フレンジは,安全のために内側と外側の両方に溶接されます定期的な解体や保守を必要とするパイプラインに最適です

3.ASME B16.5 タイタン スリップオン フレンズの主要特徴と仕様

これらはASME B16.5クラス150チタンスリップオンフレンズのサンプル寸法である.正確な測定は,製造者および特定の要件によって異なる場合があります.150LBSの圧力評価は,フレンジが最大150psiの圧力を扱うことができることを意味します石油・ガス産業における中圧適用に適しています.

4.機能と応用

• パイプラインの接続と閉鎖:
  スリップオンフレンジの主な機能は,パイプラインの2つのセクションを接続することです.スリップオンデザインにより,フレンジはパイプに簡単に滑り込み,その後溶接されます.この設計は,安装の容易さと安全な高圧や高温に対応する耐久性のある接続.さらに,上向きの面は密封性能を向上させ,漏れを防止し,システムの整合性を維持します.

• 石油・ガス産業における応用:

  • オフショア・プラットフォーム:タイタンのスリップオンフレンズは,設備が厳しい海洋環境や腐食性のある海水にさらされているオフショア掘削および生産プラットフォームで広く使用されています.
  • 精製工場と石油化学工場:攻撃的な化学物質や高温が一般的である化学加工施設では このフレンジが不可欠です
  • パイプラインシステムタイタンのスリップオンフレンズは,パイプライン端を密封し,ガス,石油,化学管道を含む長距離流体輸送システムで安全な接続を提供するためにも広く使用されています.

• 石油とガスにおけるチタンフレンズの利点:

  • 耐腐食性:タイタンは塩水,炭化水素,石油・ガス産業に含まれる様々な化学物質による腐食に強く抵抗します
  • 強度/重量比タイタンは強度と重さのバランスが優れているため,性能と重量の両方が重要な考慮事項であるアプリケーションで使用するのに最適です.
  • 温度容量:タイタンは高温に耐える能力があり 劣化しないため 極端な熱状態が一般的である 精製工場やオフショアプラットフォームでの作業には不可欠です
  • 耐久性 厳しい環境 で:海上リグであれ 深海パイプラインであれ 化学加工工場であれ タイタンのフレンジは 耐久性があり 最も厳しい環境にも 耐性があります長期的に見ればコスト効率の良い解決策になります.

5.タイタン の スリップ オン フレンズ の 利点

• 漏れ防止シール:
  高圧システムでは漏れを防ぐために不可欠なフレンズとペアリング表面の間の密封が確保されます.

• 設置と保守の容易さ
  スリップオンデザインにより,安装と解体が簡単になり,より簡単な保守とシステムアップグレードが可能になります.これは,定期的な検査と修理が必要なアプリケーションでは特に有益です.

• 産業間での多様性:
  タイタンのスリップオンフレンズは,石油とガス,海洋,化学加工,航空宇宙,発電を含む幅広い産業に適しています.腐食耐性があるため,酸性や酸性環境に対応するシステムに最適です.

• 長寿 と 停滞 期間 を 短く する
  タイタンの耐久性は,フレンズの寿命を大幅に延長し,頻繁な交換の必要性を軽減し,重要な作業のダウンタイムを最小限に抑える.

6.チタンフレンズの検査と試験

タイタンのスリップオンフレンズがASME B16.5および業界標準の厳格な要件を満たすことを保証することは不可欠です.これらのフレンズは様々な検査と試験を受けます:

• 材料の認証:指定されたグレード (Gr2,Gr5,Gr7) に準拠し,要求される化学組成と機械的性質を満たすことを保証する.
• 視覚的・次元的検査フレンジが表面の欠陥がないことを保証し,尺寸が適切なフィットとパフォーマンスに必要な基準を満たします.
• 圧力試験 (水静止または気圧試験):フレンジが漏れなく指定された圧力値に耐えるようにする.
• 非破壊試験 (NDT):超音波検査 (UT) や放射線検査 (RT) などの技術が内外の欠陥を検出するために使用されます

結論

ASME B16.5 150級チタン スリップオン フレンズ, Gr2, Gr5,および Gr7チタン合金から作られ,石油およびガス産業のための不可欠な部品です.高圧条件に耐える能力は,オフショアプラットフォームなどの要求の高い環境に最適ですこれらのフレンズは,安全で漏れのない接続を提供し,パイプラインシステムの整合性を保証します.運用効率を向上させ,ダウンタイムを最小限に抑える特殊な機械特性と多用途性により,タイタンスリップフレンズは石油・ガスインフラストラクチャの安全かつ効率的な運用を保証する上で重要な役割を果たしています
