ハイライト:

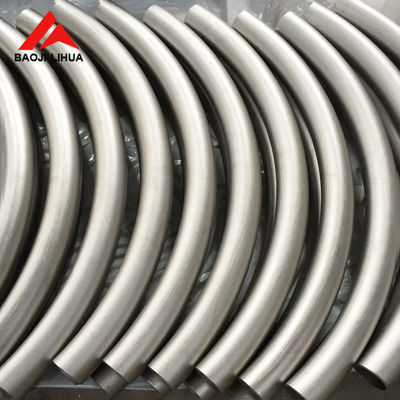

                                                                                                                                                                                                                                                                                                                                                                                曲がるチタニウムの棒, 曲がるチタニウムの管


材料:	チタン	グレード:	グループ1、グループ2
純度:	99.5%分	程度:	180度
半径:	長い半径	キーワード:	チタニウムの肘
キーワード:	チタニウムのくねり	キーワード:	チタニウムの付属品は配管する
パッケージ:	plwoodの場合	表面:	表面/表面等に砂を吹き付けることピクルスにすること

材料:	チタン
グレード:	グループ1、グループ2
純度:	99.5%分
程度:	180度
半径:	長い半径
キーワード:	チタニウムの肘
キーワード:	チタニウムのくねり
キーワード:	チタニウムの付属品は配管する
パッケージ:	plwoodの場合
表面:	表面/表面等に砂を吹き付けることピクルスにすること

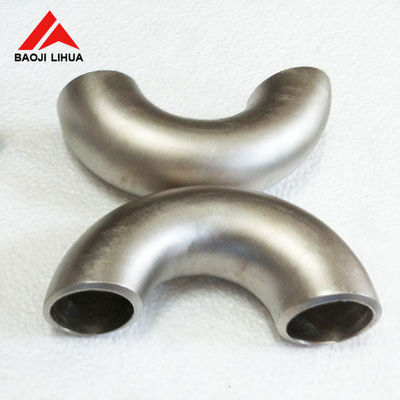

短い半径のチタニウムの肘の管付属品表面に砂を吹き付ける180度

180 度短半径肘チタン管フィッティング

タイタン管の寸法許容量はASME B16に適合する.9壁の厚さはASMEB36.19Mの標準スケジュール10Sと40Sに準拠しています.

1詳細は

短い半径のチタニウムの肘の管付属品表面に砂を吹き付ける180度 0

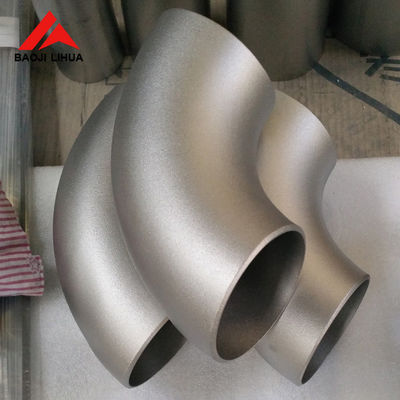

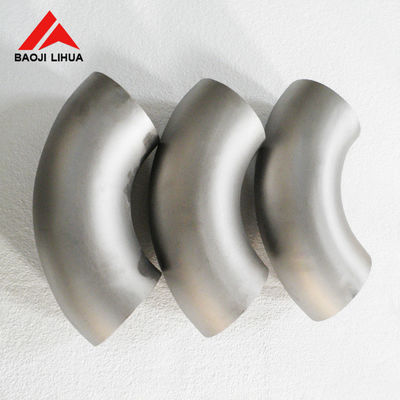

チタン肘
材料	チタン (Gr1,Gr2,Gr7,Gr12)
スタンダード	アンス・アスメ・b169b16.28
資格	30D,45D,90D,120D,180D
壁の厚さ	Sch5 s-Sch160 s ((1〜15mm)
技術的な	圧縮,溶接,シームレス
溶接ラインの検査	X線検査または染料の浸透検査
材料試験報告	EN102043.1化学組成と物理特性
製品表示	すべての製品は完成後,レーザーでマークされます
適用する	石油,化学産業,塩分,金属,炭化物,冷蔵庫,軽工業,塩産業,電気発電など
証明する	ドイツ TUV 評価,ISO9001:2008
支払い	T/T先払い,L/C 目の前で,ウェスタン・ユニオン,ペイパール,エスクロー,
パッケージ	プラスチック袋は先に形状は内側からプレプレイスケースは外側から

45° 2級チタン肘データシート

						スケジュール10Sライト N.P.S.						スケジュール40S 標準NPS
名目パイプサイズ		外径		中から顔へ		壁の厚さ		内径		およそWt/kg		壁の厚さ		内径		およそWt/kg
中	mm	中	mm	中	mm	中	mm	中	mm	lb	体重	中	mm	中	mm	lb	体重
半インチ	15	0.84	21.34	0.63	15.88	0.08	2.11	0.67	17.12	0.04	0.02	0.11	2.77	0.62	15.80	0.05	0.02
3/4インチ	20	1.05	26.67	0.44	11.11	0.08	2.11	0.88	22.45	0.04	0.02	0.11	2.87	0.82	20.93	0.05	0.02
1インチ	25	1.32	33.40	0.88	22.23	0.11	2.77	1.10	27.86	0.11	0.05	0.13	3.38	1.05	26.64	0.14	0.06
半径1〜4インチ	32	1.66	42.16	1.00	25.40	0.11	2.77	1.44	36.63	0.14	0.06	0.14	3.56	1.38	35.05	0.22	0.10
"1/2"	40	1.90	48.26	1.13	28.58	0.11	2.77	1.68	42.72	0.22	0.10	0.15	3.68	1.61	40.89	0.28	0.13
2インチ	50	2.38	60.33	1.38	34.93	0.11	2.77	2.16	54.79	0.32	0.15	0.15	3.91	2.07	52.50	0.50	0.23
2 1/2 インチ	65	2.88	73.03	1.75	44.45	0.12	3.05	2.64	66.93	0.61	0.28	0.20	5.16	2.47	62.71	0.97	0.44
3インチ	80	3.50	88.90	2.00	50.80	0.12	3.05	3.26	82.80	0.79	0.36	0.22	5.49	3.07	77.93	1.36	0.62
3 1/2 インチ	90	4.00	101.60	2.25	57.15	0.12	3.05	3.76	95.50	0.95	0.43	0.23	5.74	3.55	90.12	1.79	0.81
4インチ	100	4.50	114.30	2.50	63.50	0.12	3.05	4.26	108.20	1.36	0.62	0.24	6.02	4.03	102.26	2.63	1.19
5インチ	125	5.56	141.30	3.13	79.38	0.13	3.40	5.30	134.49	2.29	1.04	0.26	6.55	5.05	128.19	4.33	1.96
6インチ	150	6.63	168.28	3.75	95.25	0.13	3.40	6.36	161.47	3.43	1.56	0.28	7.11	6.07	154.05	6.86	3.11
8インチ	200	8.63	219.08	5.00	127.00	0.15	3.76	8.33	211.56	6.75	3.06	0.32	8.18	7.98	202.72	13.50	6.12
10インチ	250	10.75	273.05	6.25	158.75	0.17	4.19	10.42	264.67	12.50	5.67	0.37	9.27	10.02	254.51	24.50	11.11
12インチ	300	12.75	323.85	7.50	190.50	0.18	4.57	12.39	314.71	17.00	7.71	0.38	9.53	12.00	304.80	37.50	17.01
14インチ	350	14.00	355.60	8.75	222.25	0.19	4.78	13.62	346.05	23.00	10.43	0.38	9.53	13.25	336.55	44.50	20.18
16インチ	400	16.00	406.40	10.00	254.00	0.19	4.78	15.62	396.85	30.00	13.61	0.38	9.53	15.25	387.35	58.00	26.30
18インチ	450	18.00	457.20	11.25	285.75	0.19	4.78	17.62	447.65	38.00	17.23	0.38	9.53	17.25	438.15	75.00	34.01
20インチ	500	20.00	508.00	12.50	317.50	0.22	5.54	19.56	496.93	63.00	28.57	0.38	9.53	19.25	488.95	94.00	42.63
24インチ	600	24.00	609.60	15.00	381.00	0.25	6.35	23.50	596.90	89.00	40.36	0.38	9.53	23.25	590.55	133.00	60.32

90° 2級チタン肘データシート

						スケジュール10Sライト N.P.S.						スケジュール40S 標準NPS
名目パイプサイズ		外径		中から顔へ		内径		壁の厚さ		およそWtはポンド/kgで		内径		壁の厚さ		およそWt/kg
中	mm	中	mm	中	mm	中	mm	中	mm	lb	体重	中	mm	中	mm	lb	体重
半インチ	15	0.84	21.34	1.50	38.10	0.67	17.12	0.08	2.11	0.08	0.04	0.62	15.80	0.11	2.77	0.10	0.05
3/4インチ	20	1.05	26.67	1.13	28.58	0.88	22.45	0.08	2.11	0.09	0.04	0.82	20.93	0.11	2.87	0.11	0.05
1インチ	25	1.32	33.40	1.50	38.10	1.10	27.86	0.11	2.77	0.17	0.08	1.05	26.64	0.13	3.38	0.20	0.09
半径1〜4インチ	32	1.66	42.16	1.88	47.63	1.44	36.63	0.11	2.77	0.29	0.13	1.38	35.05	0.14	3.56	0.32	0.15
"1/2"	40	1.90	48.26	2.25	57.15	1.68	42.72	0.11	2.77	0.39	0.18	1.61	40.89	0.15	3.68	0.50	0.23
2インチ	50	2.38	60.33	3.00	76.20	2.16	54.79	0.11	2.77	0.65	0.29	2.07	52.50	0.15	3.91	0.89	0.40
2 1/2 インチ	65	2.88	73.03	3.75	95.25	2.64	66.93	0.12	3.05	1.08	0.49	2.47	62.71	0.20	5.16	1.72	0.78
3インチ	80	3.50	88.90	4.50	114.30	3.26	82.80	0.12	3.05	1.54	0.70	3.07	77.93	0.22	5.49	2.75	1.25
3 1/2 インチ	90	4.00	101.60	5.25	133.35	3.76	95.50	0.12	3.05	2.14	0.97	3.55	90.12	0.23	5.74	3.57	1.62
4インチ	100	4.50	114.30	6.00	152.40	4.26	108.20	0.12	3.05	2.72	1.23	4.03	102.26	0.24	6.02	5.26	2.39
5インチ	125	5.56	141.30	7.50	190.50	5.30	134.49	0.13	3.40	4.58	2.08	5.05	128.19	0.26	6.55	8.65	3.92
6インチ	150	6.63	168.28	9.00	228.60	6.36	161.47	0.13	3.40	6.86	3.11	6.07	154.05	0.28	7.11	13.75	6.24
8インチ	200	8.63	219.08	12.00	304.80	8.33	211.56	0.15	3.76	13.50	6.12	7.98	202.72	0.32	8.18	27.00	12.24
10インチ	250	10.75	273.05	15.00	381.00	10.42	264.67	0.17	4.19	25.00	11.34	10.02	254.51	0.37	9.27	48.50	22.00
12インチ	300	12.75	323.85	18.00	457.20	12.39	314.71	0.18	4.57	34.00	15.42	12.00	304.80	0.38	9.53	75.00	34.01
14インチ	350	14.00	355.60	21.00	533.40	13.62	346.05	0.19	4.78	46.00	20.86	13.25	336.55	0.38	9.53	89.00	40.36
16インチ	400	16.00	406.40	24.00	609.60	15.62	396.85	0.19	4.78	60.00	27.21	15.25	387.35	0.38	9.53	116.00	52.61
18インチ	450	18.00	457.20	27.00	685.80	17.62	447.65	0.19	4.78	75.00	34.01	17.25	438.15	0.38	9.53	154.00	69.84
20インチ	500	20.00	508.00	30.00	762.00	19.56	496.93	0.22	5.54	126.00	57.14	19.25	488.95	0.38	9.53	189.00	85.71
24インチ	600	24.00	609.60	36.00	914.40	23.50	596.90	0.25	6.35	177.00	80.27	23.25	590.55	0.38	9.53	265.00	120.18
