プロダクト細部
起源の場所: 中国
ブランド名: LHTi
証明: ISO9001-2015
モデル番号: 管
支払及び船積みの言葉
最小注文数量: 100KG
価格: $20--$29/pcs
パッケージの詳細: スポンジの覆いかポリ袋の内部、外側として合板の箱、
受渡し時間: 15仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの5ton
等級: |
GR2 |
外の直径: |
OD25.4mm OD32mm |
適用: |
産業、化学 |
材料: |
GR1.GR2 |
標準: |
ASTM B338 |
長さ: |
MAX 12000mm |
外の直径: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm等。 |
壁厚さ:: |
0.5-3.0mm |
タイプ: |
溶接される/継ぎ目が無い |
等級: |
GR2 |
外の直径: |
OD25.4mm OD32mm |
適用: |
産業、化学 |
材料: |
GR1.GR2 |
標準: |
ASTM B338 |
長さ: |
MAX 12000mm |
外の直径: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm等。 |
壁厚さ:: |
0.5-3.0mm |
タイプ: |
溶接される/継ぎ目が無い |

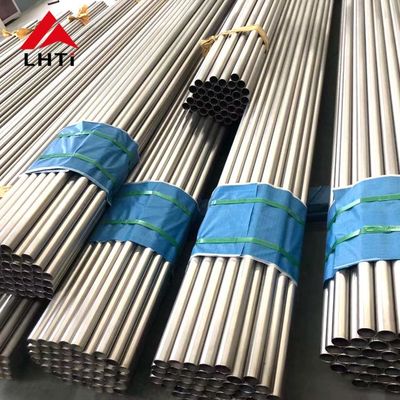

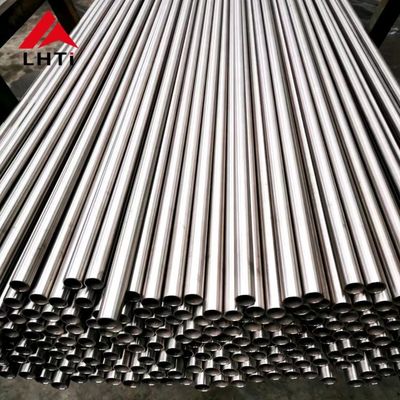

熱交換器の管OD25.4mm OD19.05mm ASTM B338のチタニウムの管
1.Titanium管の技術的要求事項
| 1。 | |物質的な記述 | チタニウムの継ぎ目が無い管 |
| 2。 | 材料仕様書 | SB 338 Gr 2 （継ぎ目が無い） -材料はASMEの秒llの一部Bの版によって条件-従う2021年。 |
| 3。 | |製造工程 | 材料仕様書によって。 |
| 4。 | 配達状態 | アンはealed。 |
| 5。 | サイズ及び量 | チーム購入指示書によって。 |
| 6。 | |Dimension$ | チーム購入指示書によって。 |
| 7。 | 許容 | 材料/製品仕様書によって。 |
| 8。 | Certificatio n | 物質的な検定証はEN 10204のタイプ3.1にある |
| 9。 | 点検 | TPIA. |
| 10。 | すべての化学成分は材料仕様書によってある。さらに、製品解析は遂行され、報告される。 | |
| 11。 | 機械テスト | 材料仕様書によるすべての機械テストは行われる。 |
| 12。 | 熱処理のRequireme nt | 1. Srで述べられる配達状態によるHnishedプロダクト。第4上で。 |
| 13。 | NDE及び他のテスト | 1. Hydrotest-のハイドロ テストは材料仕様書によって遂行される。飲料水はhydrotestのために使用される。 2.渦電流テストは材料仕様書によって遂行される。 3.材料仕様書による超音波テスト。 |
| 14。 | プロダクト印 | 材料仕様書によって。 |
| 15。 | 包装の指示 | 正しく製造所（および点検権限によって）取り除かれた管は腐食から保護され、運輸、処理及び貯蔵の間に損傷を避けるために適切に詰まる。 |
| 16。 | 修理溶接 | 割り当てられない。 |
| 17。 | 意図されていた使用 | 材料はASMEセクションVIIIの分割1の版2021年によって設計されている装置で使用するように意図されている。 |
2.Heat交換体の管の塗布
3.Titanium合金の管の指定
| 等級 | N （%） | C （%） | H （%） | Fe （%） | O （%） | チタニウム | 他、最高 |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| 等級 | 引張強さ（分） | 降伏強さ（0.2%のオフセット）） | 延長（%） | ||||
| ksi | MPa | 分 | 最高 | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| 製品名 | 熱交換器の管のチタニウムの管/pipe |
| 材料 | チタニウム（Gr2） |
| 証明書 | ISO9001:2015年、TUV、EN10204.3.1 |
| 標準 | ASTM B338 |
| サイズ |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm または顧客の要求を一致する。 |
| 技術 | 転がされる |
| 状態 | アニールされる（M） |
| タイプ |
熱交換器のための継ぎ目が無いチタニウムの管、自動車のためのチタニウムの排気管、 チタニウムのコイルの管 溶接されたチタニウムの管、 |
| 適用 |
1）力および化学製品工場 2）自動車部品 3）スポーツ 4）海洋の腐食 |
| 表面 |
酸洗いのCNCの旋盤の表面。 |
4.Titanium管の工程
研修会の5.Details映像
|
材料 等級 |
状態 | 処理 | OD （mm） | 壁厚さ（mm） | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
アニールされる （m） |
冷間圧延される | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 溶接される | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 溶接転がされる | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 注:""は○作り出すことができる指定を示す | |||||||||||||||
ASTM B338のチタニウムの管
使用される:熱交換器、コンデンサーおよびさまざまな圧力容器を
壁厚さ:0.5mmから4.5mm
長さ:9000mmへの3000mm /6000mmおよびlongger
外径:10mmから114mm
壁厚さの許容:+/- 10%
長さの許容:+3.2mm
6. 次としてASME SB388テスト
私達はチタニウムの継ぎ目が無く、溶接された管に続くテストを提供する
| 化学成分 | 視覚資料は点検する | 超音波テスト | 現在のテスト |
| テストを平らにすること | テストを平らにすること | 空気テスト | 流体静力学テスト |
| 抗張 | 収穫 | 硬度 | 延長 |
7. チタニウムの合金の管の製造者に連絡すること自由に感じなさい
