プロダクト細部
起源の場所: 宝鶏市、中国
ブランド名: LIHUA
証明: ISO9001, TUV etc.
モデル番号: LH-WN
支払及び船積みの言葉
最小注文数量: 5部分
価格: US dollar $25/pc--US dollar $85/pc
パッケージの詳細: 輸出のための合板箱に含まれている泡によって包まれる
受渡し時間: 3-15仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの50000 PC
製品名: |
チタニウムWNのフランジ |
標準: |
ASME B16.5 |
材料: |
Gr1、Gr2、Gr5、Gr7、Gr12 |
適用: |
化学工業 |
密封表面: |
RF、FF、TG、RJ等。 |
サイズ: |
NPS 1/2 - NPS 24 （DN 10 - 2000年） |
圧力: |
150#-2500# |
表面: |
磨かれた |
技術: |
造られてCNCは機械で造り、 |
点検: |
超音波EN10204.3.1テスト及び物質的なテスト レポート |
製品名: |
チタニウムWNのフランジ |
標準: |
ASME B16.5 |
材料: |
Gr1、Gr2、Gr5、Gr7、Gr12 |
適用: |
化学工業 |
密封表面: |
RF、FF、TG、RJ等。 |
サイズ: |
NPS 1/2 - NPS 24 （DN 10 - 2000年） |
圧力: |
150#-2500# |
表面: |
磨かれた |
技術: |
造られてCNCは機械で造り、 |
点検: |
超音波EN10204.3.1テスト及び物質的なテスト レポート |

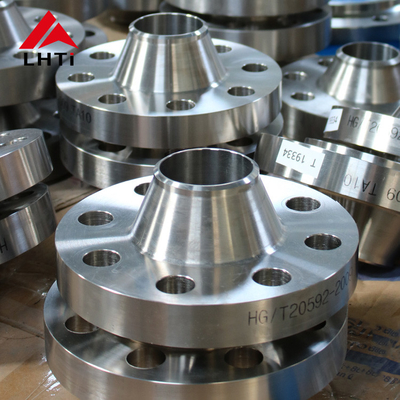

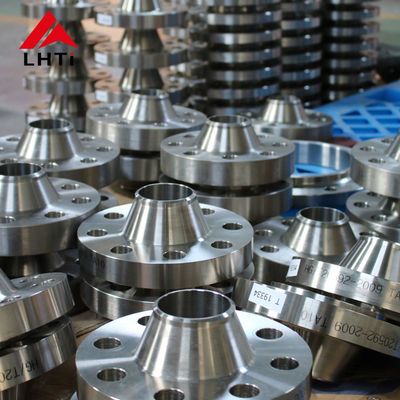

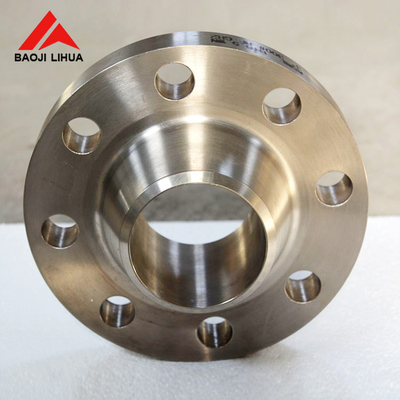

化学工業のための高圧WN RFのチタニウムの平らな表面溶接首のフランジ6"は表面を磨いた
チタニウムの溶接首のフランジ
チタニウムの溶接首のフランジは高温、高圧および低温の圧力の大きい変動のパイプラインのために適してか温度またはパイプライン、また高く、可燃性爆発性媒体を運ぶパイプラインのために使用される。チタニウムの溶接首のフランジは、よく密封されて変形して、容易広く利用されたではないし。
材料:Gr1、Gr2、Gr5、Gr7、Gr12
標準:ANSI B16.5、ASME B16.5、EN1092-1、JIS B2220、DIN2627-2628
サイズ:1/2 " | 30" NB、NPS 1/2 - NPS 24 （DN 10 - 2000年）。
圧力Clase:PN0.25~32Mpa/（DIN） PN6、PN10、PN16、PN25けれどもPN250/150LB、250LB、300LB、400のLB、500LB、600のLB、900LB、1500LB、2500LB。
密封表面:RF、FF、TG、RJ等。
技術:FrogedおよびCNCは機械で造った
| チタニウムの溶接首のフランジのクラス150 | ||||||||||
| Nom。管のサイズ | フランジDia。 | 厚くフランジを付けたようになりなさい | ハブDia。基盤 | 上げられた表面Dia。 | 溶接ポイントのハブDia. | 穴のNO | ボルトのDia. | Dia.ボルト サークルの | 穴Dia。 | ハブを通した長さ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
詳しいイメージ
適用
工程
私達の工場
標準的
すべてのテスト
視覚テスト（VT）
超音波テスト（UT）
レントゲン写真のテスト（RT）
磁気探傷テスト（MT）
鋭いテストは/染料突き通る（PT）
渦電流のテスト（と）
アコースティックエミッション（AE）
質の点検
包装
