プロダクト細部
起源の場所: 中国、シャンシー、宝鶏市（中国のチタニウムの谷）
ブランド名: LHTi
証明: ISO9001:2015
モデル番号: WN
支払及び船積みの言葉
最小注文数量: 1 PC
価格: $35 / pc
パッケージの詳細: 標準的な輸出のパッキング:保護の泡およびEPEの内部および合板の場合外で。
受渡し時間: 10-15日
支払条件: L/C、T/T、D/P、D/A、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの100000 PC
材料: |
チタニウムGr2 Gr5 Gr7 |
タイプ: |
WN （溶接首のフランジ） |
標準: |
ASME/ASTM B16.5 |
クラス: |
CL150 |
サイズ: |
2" Sch.20s |
質テスト: |
UT、PT等。 |
MOQ: |
1pc |
第三者テスト: |
TUV、SGS、BV等。 |
製品名: |
溶接首のフランジを減らすGr2 Gr7 Gr12 WNのチタニウムは付属品2"をSch.20sのクラス300配管する |
材料: |
チタニウムGr2 Gr5 Gr7 |
タイプ: |
WN （溶接首のフランジ） |
標準: |
ASME/ASTM B16.5 |
クラス: |
CL150 |
サイズ: |
2" Sch.20s |
質テスト: |
UT、PT等。 |
MOQ: |
1pc |
第三者テスト: |
TUV、SGS、BV等。 |
製品名: |
溶接首のフランジを減らすGr2 Gr7 Gr12 WNのチタニウムは付属品2"をSch.20sのクラス300配管する |
ASMEのチタニウムのフランジ
チタニウムのフランジは部品接続シャフトおよびシャフトで、管端間の関係のために使用される。それはまた減力剤のフランジのような2装置間の関係のための装置の入口そして出口のフランジのために、使用される。フランジの関係かフランジ接合箇所はフランジ、ガスケットおよびボルトが一組の結合された密封の構造として互いに接続される取り外し可能な関係を示す。管のフランジは装置で使用されたときパイプラインの取付けでパイプラインに使用するフランジを示し装置の入口および出口のフランジを示す。フランジに穴があり、ボルトは堅く接続される2つのフランジを作る。フランジはガスケットによって密封される。

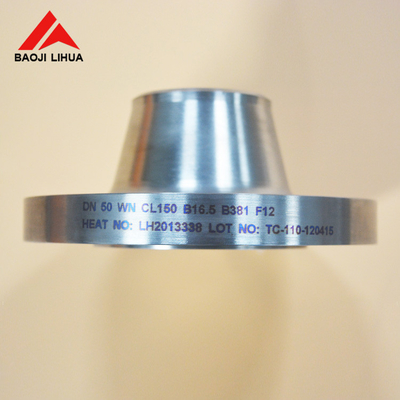

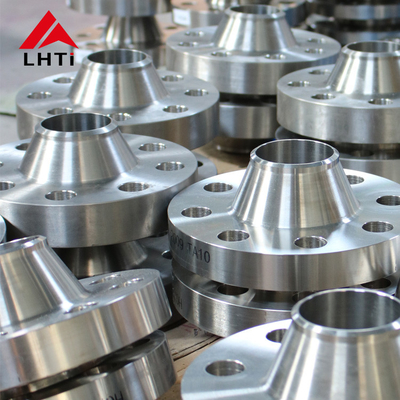

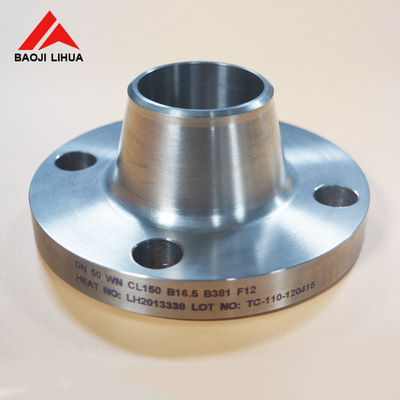

製品名: チタニウムの溶接の首のフランジ
フランジのタイプ: WN
サイズ:1/2 " ~80"
クラス:クラス150のクラス300のクラス600のクラス900のクラス1500
材料:GR1 GR2 GR7 GR11 GR12 （F2 F7 F11 F12）
標準:ANSI B16.5 ASTM B381
技術:造られて、CNCは機械で造った
単価:$5.9-$269/pc （特定の価格はプロダクトによって決まる）
さまざまなチタニウムの使用法:
（1） Gr1はよい延長および優秀な耐食性のために引く部品で使用することができる。
（2） Gr2は最も広く利用された商業純粋なチタニウムである。
（3） Gr3は圧力容器でほとんど使用される。
（4） Gr4はある付属の部品および留まる部分に使用することができるが300の摂氏温度が複雑な形を形作ることを必要とする。
（5） Gr5合金は広範囲の機械および化学特性による最も広く利用されたチタニウムの合金である。
（6） Gr7合金はCPのチタニウムの少しパラジウムを加え、最も優秀な耐食性がある、当然費用はより高い。
（7） Gr9 （チタニウム3Al 2.5V）合金はゴルフ クラブおよび自転車のビームの最も広く利用された合金である。
（8） Gr23合金、ELI （余分低いinterstitial）は医療産業で、使用することができる。
| チタニウムの溶接首のフランジのクラス150 | ||||||||||
| Nom。管のサイズ | フランジDia。 | 厚くフランジを付けたようになりなさい | ハブDia。基盤 | 上げられた表面Dia。 | 溶接ポイントのハブDia. | 穴のNO | ボルトのDia. | Dia.ボルト サークルの | 穴Dia。 | ハブを通した長さ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
適用
工程
私達の工場
宝鶏市Lihuaの非鉄金属Co.、株式会社は15年間以上チタニウムのフランジの生産そして輸出で従事して、ASME/ANSI、DIN、JIS、EN 1092-1および他の標準に従って標準サイズのチタニウムのフランジを作り出すことができる。特別型のフランジはまた顧客のデッサンに従ってカスタマイズすることができる。デッサンを送り、標準外フランジをカスタマイズする歓迎。
チタニウムの造るプロダクトはチタニウムのフランジ、チタニウムの造られたディスク/ディスク/ケーキ、チタニウムの造られたリング、チタニウムのブロックを等含んでいる。私達が良質プロダクトを私達の顧客に与える間、私達は価格が市場の競争であることを保証する。
標準的
質の点検
包装
