プロダクト細部
起源の場所: 中国
ブランド名: LHTi
証明: ISO9001-2015
モデル番号: 管
支払及び船積みの言葉
最小注文数量: 100kg
価格: $20--$29/pcs
パッケージの詳細: スポンジの覆いかポリ袋の内部、外側として合板の箱、
受渡し時間: 15仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの5Ton
等級: |
Gr12 |
外の直径: |
OD25.4mm OD32mm |
材料: |
チタニウム0.3Mo 0.8 NI |
標準: |
ASTM B338 |
長さ: |
最高の12000mm |
外の直径: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm等。 |
壁厚さ:: |
0.5-3.0mm |
タイプ: |
溶接される/継ぎ目が無い |
適用: |
熱交換器、化学工業等。 |
技術: |
転がされる |
MOQ: |
100kg |
等級: |
Gr12 |
外の直径: |
OD25.4mm OD32mm |
材料: |
チタニウム0.3Mo 0.8 NI |
標準: |
ASTM B338 |
長さ: |
最高の12000mm |
外の直径: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm等。 |
壁厚さ:: |
0.5-3.0mm |
タイプ: |
溶接される/継ぎ目が無い |
適用: |
熱交換器、化学工業等。 |
技術: |
転がされる |
MOQ: |
100kg |

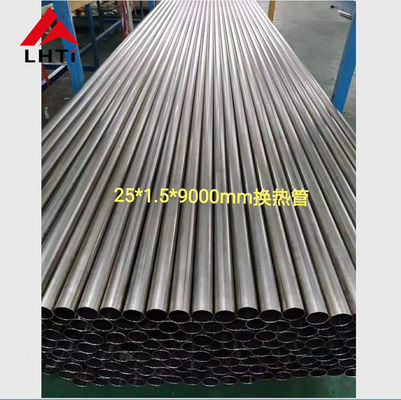

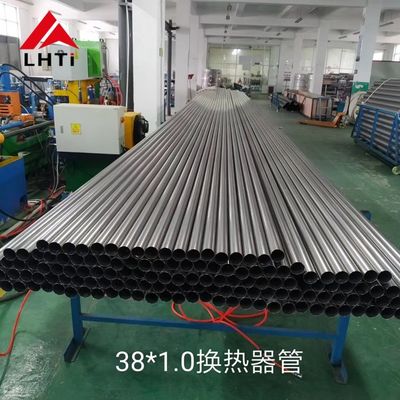

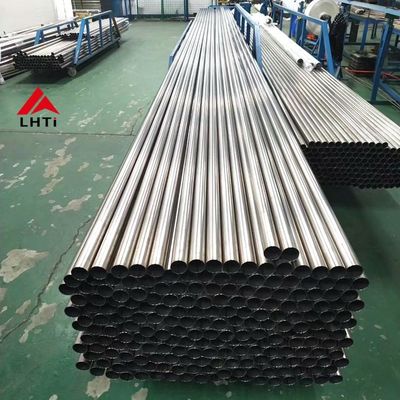

熱交換器の管OD25.4mm OD19.05mm ASTM B338のチタニウムの管
1.Titanium管の技術的要求事項
ASTMコンデンサーおよび熱交換器のためのB338の継ぎ目が無く、溶接されたチタニウムそしてチタニウムの合金の管
ASTM B338は復水器、蒸化器および熱交換器のための継ぎ目が無く、溶接されたチタニウムの合金の管の28の等級をカバーする。
| 標準 | ASTM B338、ASME SB338 |
| 規則的な等級 | 1つの等級2を等級別にしなさい |
| 外の直径 | 12.7mm 15mm 17mm 19mm 25.4mm 31mm等。 |
| 壁厚さ | 0.9mm/1.0mm/1.2mm/1.5mm |
| 長さ | 3000 - 6000mmのまたは他の経済的な長さ |
| 終わり | 磨かれる、AP （アニールされる及びピクルスにされる）、BA （明るい及びアニールされる）、MF |
| 形態 | まっすぐなチタニウムの管、コイル状のチタニウムの管 |
| タイプ | 、ERW、製造されるEFW、溶接される継ぎ目が無い |
| 端 | 明白な端、斜めの端は、踏んだ |
| 印 | 標準、等級、ODの厚さ、長さ、熱NO （または顧客の要求によって。） |
| 適用 | オイル管、ガスの管、流動管、ボイラーおよび熱交換器 |
| 付加価値サービス |
必須のサイズ及び長さのポーランドの（電子及び商業）アニールされるによる引くこと及び拡張及びピクルスにされる 曲がる、機械化等。 |
| 検定証 | 製造所の検定証EN 10204/3.1と、TPIは報告する、EN10204/3.2 |
2.Heat交換体の管の塗布
化学成分（Wt %）
| ASTMいいえ。 | 最高Fe | 最高O | 最高N | 最高C | 最高H | Pd | Al | Bal |
| 等級1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | チタニウム |
| 等級2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | チタニウム |
物理的性質（分）
| ASTMの等級 | 合金の構成 | 引張強さ | 降伏強さ | 延長分% | ||
| ksi | Mpa | ksi | Mpa | |||
| 等級1 | 純粋なチタニウム（） 35A - CP1 「純粋」 | 35 | 240 | 25 | 170 | 30 |
| 等級2 | 純粋なチタニウム（） 50A - CP2 「純粋」 | 58 | 400 | 40 | 275 | 25 |
チタニウムの管の質の点検:
UT、PTのHydrodtaticテストは、点検、化学成分の点検、次元の点検渦電流の、
抗張テストのレントゲン写真の点検、厚さの点検、PMIの点検
熱交換器で使用されるチタニウムの管/チタニウムの管:
3.Titanium合金の管の指定
| 等級 | N （%） | C （%） | H （%） | Fe （%） | O （%） | チタニウム | 他、最高 |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| 等級 | 引張強さ（分） | 降伏強さ（0.2%のオフセット）） | 延長（%） | ||||
| ksi | MPa | 分 | 最高 | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| 製品名 | 熱交換器の管のチタニウムの管/pipe |
| 材料 | チタニウム（Gr2） |
| 証明書 | ISO9001:2015年、TUV、EN10204.3.1 |
| 標準 | ASTM B338 |
| サイズ |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm または顧客の要求を一致する。 |
| 技術 | 転がされる |
| 状態 | アニールされる（M） |
| タイプ |
熱交換器のための継ぎ目が無いチタニウムの管、自動車のためのチタニウムの排気管、 チタニウムのコイルの管 溶接されたチタニウムの管、 |
| 適用 |
1）力および化学製品工場 2）自動車部品 3）スポーツ 4）海洋の腐食 |
| 表面 |
酸洗いのCNCの旋盤の表面。 |
4.Titanium管の工程
研修会の5.Details映像
|
材料 等級 |
状態 | 処理 | OD （mm） | 壁厚さ（mm） | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
アニールされる （m） |
冷間圧延される | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 溶接される | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 溶接転がされる | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 注:""は○作り出すことができる指定を示す | |||||||||||||||
ASTM B338のチタニウムの管
使用される:熱交換器、コンデンサーおよびさまざまな圧力容器を
壁厚さ:0.5mmから4.5mm
長さ:9000mmへの3000mm /6000mmおよびlongger
外径:10mmから114mm
壁厚さの許容:+/- 10%
長さの許容:+3.2mm
6. 次としてASME SB388テスト
私達はチタニウムの継ぎ目が無く、溶接された管に続くテストを提供する
| 化学成分 | 視覚資料は点検する | 超音波テスト | 現在のテスト |
| テストを平らにすること | テストを平らにすること | 空気テスト | 流体静力学テスト |
| 抗張 | 収穫 | 硬度 | 延長 |
7. チタニウムの合金の管の製造者に連絡すること自由に感じなさい
