プロダクト細部
起源の場所: 宝鶏市、中国
ブランド名: LIHUA
証明: ISO9001, TUV etc.
モデル番号: LH-WN
支払及び船積みの言葉
最小注文数量: 5部分
価格: US dollar $25/pc--US dollar $85/pc
パッケージの詳細: 輸出のための合板箱に含まれている泡によって包まれる
受渡し時間: 3-15仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの50000 PC
製品名: |
チタニウムの溶接首のフランジ |
標準: |
ASME B16.5 |
材料: |
Gr1、Gr2、Gr5、Gr7、Gr12 |
適用: |
化学工業 |
密封表面: |
RF、FF、TG、RJ等。 |
サイズ: |
NPS 1/2 - NPS 24 (DN 10 - 2000年) |
圧力: |
150#-2500# |
表面: |
磨かれた |
技術: |
造られてCNCは機械で造り、 |
点検: |
超音波EN10204.3.1テスト及び物質的なテスト レポート |
製品名: |
チタニウムの溶接首のフランジ |
標準: |
ASME B16.5 |
材料: |
Gr1、Gr2、Gr5、Gr7、Gr12 |
適用: |
化学工業 |
密封表面: |
RF、FF、TG、RJ等。 |
サイズ: |
NPS 1/2 - NPS 24 (DN 10 - 2000年) |
圧力: |
150#-2500# |
表面: |
磨かれた |
技術: |
造られてCNCは機械で造り、 |
点検: |
超音波EN10204.3.1テスト及び物質的なテスト レポート |

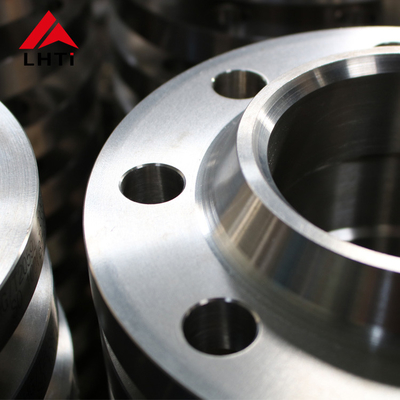

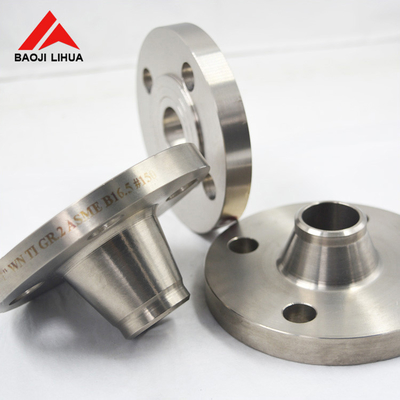

WNのチタニウムのフランジ
チタニウムのフランジは管に管を接続する、そして管の端にである純粋なチタニウムかチタニウムの合金のなされる部品。
製品名:WNのチタニウムのフランジ
標準:ANSI/ASME B16.5
材料:Gr1 Gr2 Gr5 Gr7 Gr12
単価:$25usd/pc-$85usd/pc
密封表面:RF、FF、TG、RJ等。
サイズ:NPS 1/2 - NPS 24 (DN 10 - 2000年)
圧力:150#-2500#
表面:磨かれる
技術:造られてCNCは機械で造り、
点検:UT% PT%
証明書:ISO9001、TUV等。
チタニウムのフランジの溶接首のチタニウムのフランジとスリップの違い
1. 異なった溶接の形態:首の平たい箱によって溶接されるチタニウムのフランジの管そしてチタニウムのフランジの溶接の形態は首のバットによって溶接されるフランジおよび管の溶接の形態は帯の溶接であるが、肉付けの溶接である;
2. 異なった材料:ネックの平らな溶接のフランジの材料は条件を満たす厚さの通常のチタニウムの版からネックのバット溶接のフランジの材料はチタニウムの鍛造材から大抵機械で造られるが、成っている;
3. わずかな圧力は異なっている:ネックの平らな溶接のフランジのわずかな圧力は次のとおりである:0.6---ネックのバット溶接のフランジの4.0MPaおよびわずかな圧力は次のとおりである:1--25MPa;
4. もう一つのポイントはBの継ぎ目をタイプするためにネックのバット溶接されたフランジと関係の管間の溶接の継ぎ目が属するネックの平ら溶接されたフランジと関係の管間の溶接の継ぎ目はCの継ぎ目をタイプするために属することであり。そして溶接の後の非破壊的なテストは異なっている;
5. ネックの平らな溶接のフランジおよびネックのバット溶接のフランジは自由に取り替えることができない。製造の見通しから、重量が軽く、費用が低いことをネックの平らな溶接のフランジに(スリップの省略はそうついている)大きい内部の直径、従ってそれが意味するある。大きいわずかな直径が付いている首のバット溶接のフランジは(WNは溶接の首の省略である)より250mmのテストされる必要がありそうフランジはテストされる必要はない従って費用は低い。
wnのチタニウムのフランジの関係:
チタニウムのフランジに穴があり、ボルトは堅く接続される2つのフランジを作る。フランジはガスケットによって密封される。フランジを付けたようになった管付属品はフランジが付いている管付属品を示す。
それは投げることによって作ることができるかまたはねじ込み式接続方式か溶接によって形作ることができる。フランジの関係は組のフランジ、ガスケット、複数のボルトおよびナットから成っている。ガスケットは2つのフランジの密封表面の間に置かれる。ナットをきつく締めた後、ガスケットの表面の特定の圧力は関係が堅く、leak-proofであるようにある特定の価値に達し、密封表面のでこぼこを変形させ、そしていっぱいにする。
細部のイメージ
適用
工程
私達の工場
標準的
質の点検
包装
