プロダクト細部
起源の場所: 宝鶏市、中国
ブランド名: LIHUA
証明: ISO9001, TUV etc.
モデル番号: LH-WN
支払及び船積みの言葉
最小注文数量: 5部分
価格: US dollar $25/pc--US dollar $85/pc
パッケージの詳細: 輸出のための合板箱に含まれている泡によって包まれる
受渡し時間: 3-15の仕事日
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの5000 PCS
製品名: |
タイタンのストップエンド |
スタンダード: |
ASME B16.9 |
材料: |
Gr1、Gr2、Gr5、Gr7、Gr12 |
適用する: |
化学工業 |
タイプ: |
短いパターン,長いパターン |
サイズ: |
NPS1/2′′-48′′ (DN15-1200) |
壁厚さ: |
Sch10s~Sch80s以上からSch160まで |
表面: |
漬け 磨き 砂 吹き |
テクニック: |
継ぎ目が無い/溶接される |
点検: |
超音波EN10204.3.1テスト及び物質的なテスト レポート |
製品名: |
タイタンのストップエンド |
スタンダード: |
ASME B16.9 |
材料: |
Gr1、Gr2、Gr5、Gr7、Gr12 |
適用する: |
化学工業 |
タイプ: |
短いパターン,長いパターン |
サイズ: |
NPS1/2′′-48′′ (DN15-1200) |
壁厚さ: |
Sch10s~Sch80s以上からSch160まで |
表面: |
漬け 磨き 砂 吹き |
テクニック: |
継ぎ目が無い/溶接される |
点検: |
超音波EN10204.3.1テスト及び物質的なテスト レポート |
GR2 タイタンストブ ASME B16の価格9
1私たちの会社
16年以上にわたりチタン製品の主要メーカーとして,我々はイタリア,ロシア,トルコ,チリなど多くの国にチタンフレンズを輸出しています.私たちの製品の質は広く認められていますだから,あなたは私たちの会社に信頼を持つべきです.
2製品情報 タイタン 溶接 ネック フレンズ
材料:Gr1, Gr2, Gr5, Gr7, Gr12
標準:ANSI B165ASME B165EN1092-1JIS B2220,DIN2627-2628
サイズ:1/2"~30"NB,NPS 1/2 - NPS 24 (DN 10 - 2000)
テクニック:シームレス / 溶接 /フロッグとCNC加工
利点:
製品情報 グレード2チタンストップエンド
グレード:GR1 GR2 GR5 GR7 GR9 GR12
標準:ASME B169
タイプ:短いパターン,長いパターン
テクニック:縫い目なし/溶接
サイズ:NPS1/2′′-48′′ (DN15-1200)
壁厚さ:Sch10s~Sch80s以上からSch160まで
表面:漬け 磨き 砂 吹き
Gr2 チタン ストブ エンド の 利点
低密度
高強度
絶好の耐腐蝕性
熱伝導性が良さ
精密製造
軽量
優れた強度/重量比
高温耐性
低温耐性
長寿

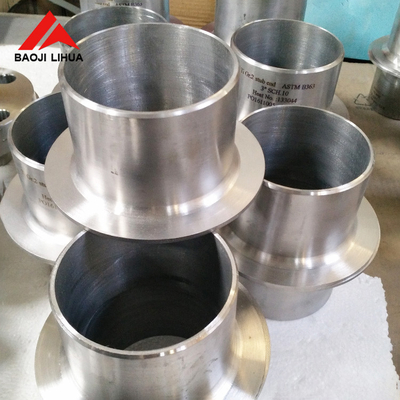

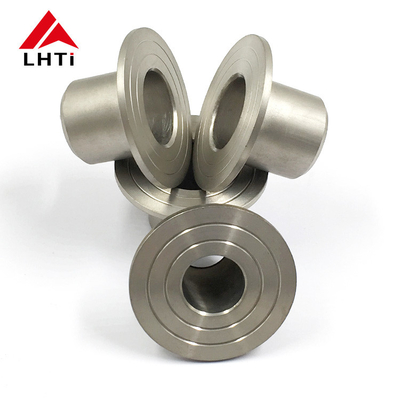

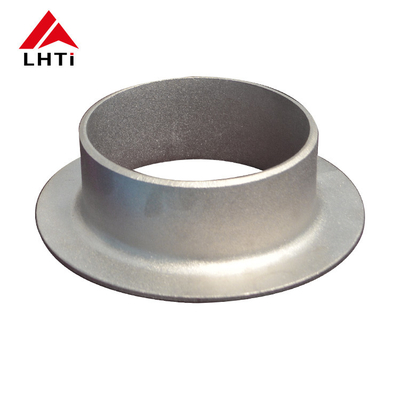

Gr2チタンストブ端の詳細な画像
Gr2チタンストップエンドの適用
石油・ガス産業における高圧パイプライン
紙パルス加工設備
海洋工学と造船
水と海水サービス
酸化媒介と酸化酸を含む化学プロセス
GR2チタンストブ端の構造特性,規格,利点
グレード2チタンフィッティングエンドは,商業的に純粋なグレード2チタン (UNS R50400) から製造されたボット溶接フィッティングです.それは2つの部分,直線管段とラップされた部分から構成されています.図1に示されているように. ロープされた組み立てを形成するために通常,ロープされたフレンズまたはガスケットで使用されます. 直線管の外径と壁厚さはパイプと同じでなければなりません.パイプ壁の名値厚さtより小でない.ロープGの直径はRFフレンズの標準加工面に適合する.ストレスの濃度を避けるために,重なり合っている直線管のセクションの間にフィレットが配置されるべきである.フィルエ半径 R は,ラップフレンズまたはガスケットの半径に対応する.
クラス300の仕様 タイタンストップ端
| ストブ・エンドのサイズ | ||||||||||
| ノム パイプ サイズ |
フレンジ・ディア | フレンズ・デッキ | ハブ・ディア 基地 | 顔が上がった | ハブ・ディア ウェルド・ポイント | 違う 違う について 穴 |
ダイア について スロット |
ダイア ボルト・サークル |
退屈 ダイア |
長さ ハブを通して |
| 1/2 | 3-3/4 | 9/16 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 1〜3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2/16 |
| 3/4 | 4 - 5/8 | 5/8 | 1 から 7 分の 8 | 1〜11月16日 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2 - 4 / 4 |
| 1 | 4-7/8 | 11/16 | 2/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2/7 16 日 |
| 1 - 1 / 4 | 5-1/4 | 3/4 | 2 2/2 | 2 2/2 | 1.66 | 4 | 3 から 7 分の 8 | 5/8 | 1.38 | 2 9 月 16 日 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 6-1/8 | 13/16 | 2〜3/4 | 2〜7/8 | 1.90 | 4 | 4-1/2 試聴する | 3/4 | 1.61 | 2/11/16 |
| 2 | 6-1/2 病気 の 原因 | 7/8 | 3〜5/16 | 3〜5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2〜3/4 |
| 2 2/2 | 7/1/2 恋愛 に つい て | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5〜7/8 | 3/4 | 2.47 | 3 |
| 3 | 8/1/4 | 1/8 | 4 - 5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
4詳細な画像タイタンのストップエンド
(2) 試験タイタンのストップエンド
5. 関連製品 タイタン 溶接 ネック フレンズ
6. すべてのテスト タイタン 溶接 ネック フレンズ
視覚テスト (VT)
超音波検査 (UT)
放射線検査 (RT)
磁気粒子試験 (MT)
浸透剤試験/染料浸透量 (PT)
エディ電流試験 (ET)
アコースティック・エミッション (AE)
7. 張力要求タイタンのストップエンド
| グレード | 張力強度 (分) | 収量強さ (分) | 伸縮 (%) | ||
| ksi | パパ | ksi | パパ | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
