| ブランド名: | LIHUA |
| モデル番号: | LH-BL |
| MOQ: | 1個 |
| 価格: | US dollar $30/pc--US dollar $180/pc |
| 支払条件: | L/C、T/T、Western Union |
| 供給能力: | 1ヶ月あたりの5000 PC |
UNS R50400 Gr.2 DIN 3.7035 鍛造チタン ファンジ ブラインド フランジ BL F2 150# 300# 600#
BL フランジは、ブラインド フランジとも呼ばれます。フランジの接続形態です。それは実際には真ん中に穴のないフランジです。その機能の 1 つは、パイプラインの端をブロックすることであり、もう 1 つは、メンテナンス中にパイプライン内の破片の除去を容易にすることです。ブロッキング効果に関しては、キャップとプラグと同じ効果があります。しかし、プラグを分解する方法はありませんが、バインドフランジはボルトで固定されているため、分解するのに非常に便利です。
製品名: チタン ブラインド フランジ
標準: ANSI/ASME B16.5
材料: Gr1 Gr2 Gr5 Gr7 Gr12
アプリケーション: 化学工業
単価: $25usd/pc-$85usd/pc
シール面：RF、FF、TG、RJなど
サイズ: NPS 1/2 - NPS 24 (DN 10 - 2000)
圧力: 150#-2500#
表面: 光沢 >
技術: 鍛造および CNC 機械加工
検査: UT% PT%<br/>
証明書: ISO9001、TUV 等。
チタン BL フランジのすべての品質テスト:
ビジュアルテスト (VT)
超音波検査 (UT)
放射線検査 (RT)
磁性粒子検査（MT）
浸透探傷試験・染料浸透（PT）
渦電流試験 (ET)
アコースティックエミッション(AE)

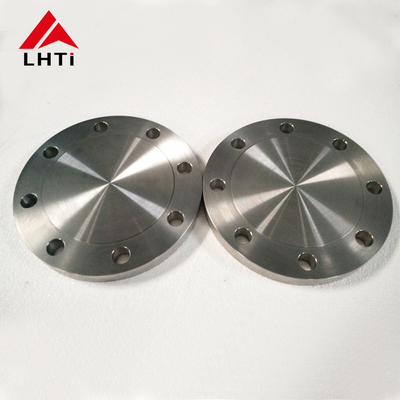

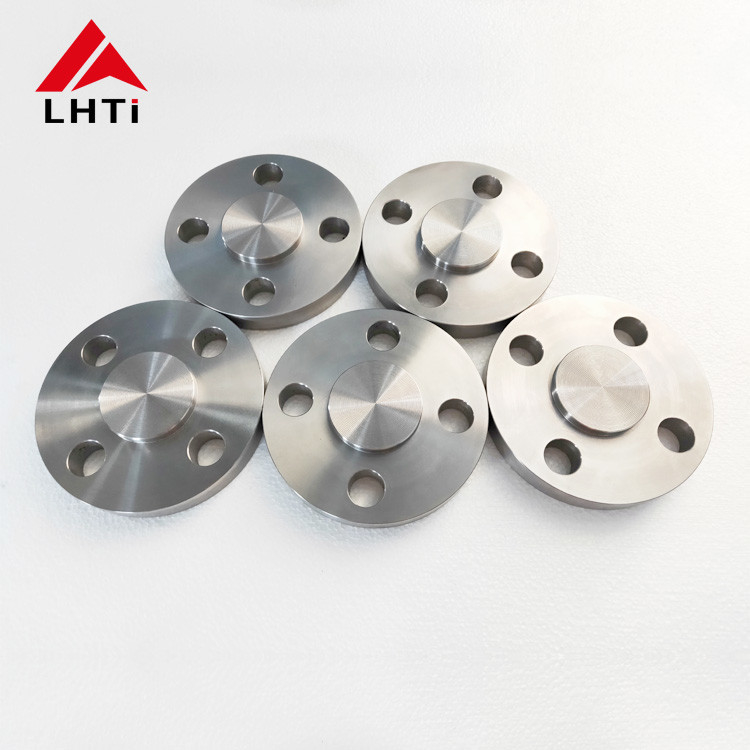

チタン BL フランジの詳細画像:
| チタン ブラインド フランジ クラス 150 | ||||||
| 公称パイプサイズ | フランジ径 | フランジ厚 | 上げ面径。 | 穴数 | 直径ボルトの | 直径ボルトサークルの |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| チタン ブラインド フランジ クラス 300 | ||||||
| 公称パイプサイズ | フランジ径 | フランジ厚 | 上げ面径。 | 穴数 | 直径ボルトの | 直径ボルトサークルの |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
