標準::	ASME B169	材料::	Gr1 Gr2
適用::	パイプ接続	外の直径::	1/2インチ-48インチ
壁厚さ::	シュ5s-シュ160s	テクニック::	縫い目なし/溶接

標準::	ASME B169
材料::	Gr1 Gr2
適用::	パイプ接続
外の直径::	1/2インチ-48インチ
壁厚さ::	シュ5s-シュ160s
テクニック::	縫い目なし/溶接

タイタン炭素スーパーデュプレックスステンレス鋼管フィッティング Sch 40 4 インチ 90 度肘

チタン 45 度肘 90 度 Gr1 Gr2 折りたたみチタン棒パイプ接続

45°90°チタン肘 gr1 gr2 チタン曲線パイプ接続

1チタン・エルボウの利点

精密製造
軽量
絶好の耐腐蝕性
高強度
優れた強度/重量比
高温耐性
低温耐性
熱伝導性が良さ
低密度
長寿命

2製品情報タイタン・エルボウ

グレード:GR1 GR2 GR7 GR12

標準:ASTM B363,ASME SB363,ASME B169ANSI B169JIS ISO BS DN など

適用:化学産業

タイプ:45度肘 90度肘 180度肘

タイプ2長半径短半径

テクニック:縫い目なし,溶接

外径:"/2"-48" ((DN15-DN1200)

壁厚さ:シュ5s-シュ160s

タイタン45度肘データ

						スケジュール10Sライト N.P.S.						スケジュール40S 標準NPS
名目パイプサイズ		外径		中から顔へ		壁の厚さ		内径		およそWt/kg		壁の厚さ		内径		およそWt/kg
中	mm	中	mm	中	mm	中	mm	中	mm	lb	体重	中	mm	中	mm	lb	体重
半インチ	15	0.84	21.34	0.63	15.88	0.08	2.11	0.67	17.12	0.04	0.02	0.11	2.77	0.62	15.80	0.05	0.02
3/4インチ	20	1.05	26.67	0.44	11.11	0.08	2.11	0.88	22.45	0.04	0.02	0.11	2.87	0.82	20.93	0.05	0.02
1インチ	25	1.32	33.40	0.88	22.23	0.11	2.77	1.10	27.86	0.11	0.05	0.13	3.38	1.05	26.64	0.14	0.06
半径1〜4インチ	32	1.66	42.16	1.00	25.40	0.11	2.77	1.44	36.63	0.14	0.06	0.14	3.56	1.38	35.05	0.22	0.10
"1/2"	40	1.90	48.26	1.13	28.58	0.11	2.77	1.68	42.72	0.22	0.10	0.15	3.68	1.61	40.89	0.28	0.13
2インチ	50	2.38	60.33	1.38	34.93	0.11	2.77	2.16	54.79	0.32	0.15	0.15	3.91	2.07	52.50	0.50	0.23
2 1/2 インチ	65	2.88	73.03	1.75	44.45	0.12	3.05	2.64	66.93	0.61	0.28	0.20	5.16	2.47	62.71	0.97	0.44
3インチ	80	3.50	88.90	2.00	50.80	0.12	3.05	3.26	82.80	0.79	0.36	0.22	5.49	3.07	77.93	1.36	0.62
3 1/2 インチ	90	4.00	101.60	2.25	57.15	0.12	3.05	3.76	95.50	0.95	0.43	0.23	5.74	3.55	90.12	1.79	0.81
4インチ	100	4.50	114.30	2.50	63.50	0.12	3.05	4.26	108.20	1.36	0.62	0.24	6.02	4.03	102.26	2.63	1.19
5インチ	125	5.56	141.30	3.13	79.38	0.13	3.40	5.30	134.49	2.29	1.04	0.26	6.55	5.05	128.19	4.33	1.96
6インチ	150	6.63	168.28	3.75	95.25	0.13	3.40	6.36	161.47	3.43	1.56	0.28	7.11	6.07	154.05	6.86	3.11
8インチ	200	8.63	219.08	5.00	127.00	0.15	3.76	8.33	211.56	6.75	3.06	0.32	8.18	7.98	202.72	13.50	6.12
10インチ	250	10.75	273.05	6.25	158.75	0.17	4.19	10.42	264.67	12.50	5.67	0.37	9.27	10.02	254.51	24.50	11.11
12インチ	300	12.75	323.85	7.50	190.50	0.18	4.57	12.39	314.71	17.00	7.71	0.38	9.53	12.00	304.80	37.50	17.01
14インチ	350	14.00	355.60	8.75	222.25	0.19	4.78	13.62	346.05	23.00	10.43	0.38	9.53	13.25	336.55	44.50	20.18
16インチ	400	16.00	406.40	10.00	254.00	0.19	4.78	15.62	396.85	30.00	13.61	0.38	9.53	15.25	387.35	58.00	26.30
18インチ	450	18.00	457.20	11.25	285.75	0.19	4.78	17.62	447.65	38.00	17.23	0.38	9.53	17.25	438.15	75.00	34.01
20インチ	500	20.00	508.00	12.50	317.50	0.22	5.54	19.56	496.93	63.00	28.57	0.38	9.53	19.25	488.95	94.00	42.63
24インチ	600	24.00	609.60	15.00	381.00	0.25	6.35	23.50	596.90	89.00	40.36	0.38	9.53	23.25	590.55	133.00	60.32

タイタン 90度肘データ

						スケジュール10Sライト N.P.S.						スケジュール40S 標準NPS
名目パイプサイズ		外径		中から顔へ		内径		壁の厚さ		およそWt.ポンド/kgで		内径		壁の厚さ		およそWt/kg
中	mm	中	mm	中	mm	中	mm	中	mm	lb	体重	中	mm	中	mm	lb	体重
半インチ	15	0.84	21.34	1.50	38.10	0.67	17.12	0.08	2.11	0.08	0.04	0.62	15.80	0.11	2.77	0.10	0.05
3/4インチ	20	1.05	26.67	1.13	28.58	0.88	22.45	0.08	2.11	0.09	0.04	0.82	20.93	0.11	2.87	0.11	0.05
1インチ	25	1.32	33.40	1.50	38.10	1.10	27.86	0.11	2.77	0.17	0.08	1.05	26.64	0.13	3.38	0.20	0.09
半径1〜4インチ	32	1.66	42.16	1.88	47.63	1.44	36.63	0.11	2.77	0.29	0.13	1.38	35.05	0.14	3.56	0.32	0.15
"1/2"	40	1.90	48.26	2.25	57.15	1.68	42.72	0.11	2.77	0.39	0.18	1.61	40.89	0.15	3.68	0.50	0.23
2インチ	50	2.38	60.33	3.00	76.20	2.16	54.79	0.11	2.77	0.65	0.29	2.07	52.50	0.15	3.91	0.89	0.40
2 1/2 インチ	65	2.88	73.03	3.75	95.25	2.64	66.93	0.12	3.05	1.08	0.49	2.47	62.71	0.20	5.16	1.72	0.78
3インチ	80	3.50	88.90	4.50	114.30	3.26	82.80	0.12	3.05	1.54	0.70	3.07	77.93	0.22	5.49	2.75	1.25
3 1/2 インチ	90	4.00	101.60	5.25	133.35	3.76	95.50	0.12	3.05	2.14	0.97	3.55	90.12	0.23	5.74	3.57	1.62
4インチ	100	4.50	114.30	6.00	152.40	4.26	108.20	0.12	3.05	2.72	1.23	4.03	102.26	0.24	6.02	5.26	2.39
5インチ	125	5.56	141.30	7.50	190.50	5.30	134.49	0.13	3.40	4.58	2.08	5.05	128.19	0.26	6.55	8.65	3.92
6インチ	150	6.63	168.28	9.00	228.60	6.36	161.47	0.13	3.40	6.86	3.11	6.07	154.05	0.28	7.11	13.75	6.24
8インチ	200	8.63	219.08	12.00	304.80	8.33	211.56	0.15	3.76	13.50	6.12	7.98	202.72	0.32	8.18	27.00	12.24
10インチ	250	10.75	273.05	15.00	381.00	10.42	264.67	0.17	4.19	25.00	11.34	10.02	254.51	0.37	9.27	48.50	22.00
12インチ	300	12.75	323.85	18.00	457.20	12.39	314.71	0.18	4.57	34.00	15.42	12.00	304.80	0.38	9.53	75.00	34.01
14インチ	350	14.00	355.60	21.00	533.40	13.62	346.05	0.19	4.78	46.00	20.86	13.25	336.55	0.38	9.53	89.00	40.36
16インチ	400	16.00	406.40	24.00	609.60	15.62	396.85	0.19	4.78	60.00	27.21	15.25	387.35	0.38	9.53	116.00	52.61
18インチ	450	18.00	457.20	27.00	685.80	17.62	447.65	0.19	4.78	75.00	34.01	17.25	438.15	0.38	9.53	154.00	69.84
20インチ	500	20.00	508.00	30.00	762.00	19.56	496.93	0.22	5.54	126.00	57.14	19.25	488.95	0.38	9.53	189.00	85.71
24インチ	600	24.00	609.60	36.00	914.40	23.50	596.90	0.25	6.35	177.00	80.27	23.25	590.55	0.38	9.53	265.00	120.18

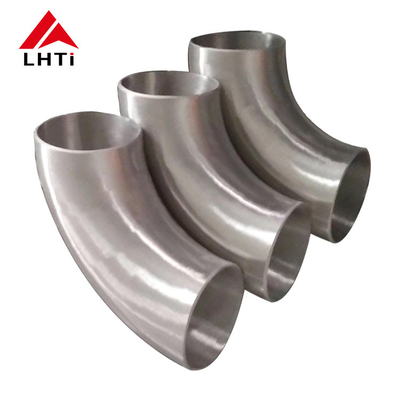

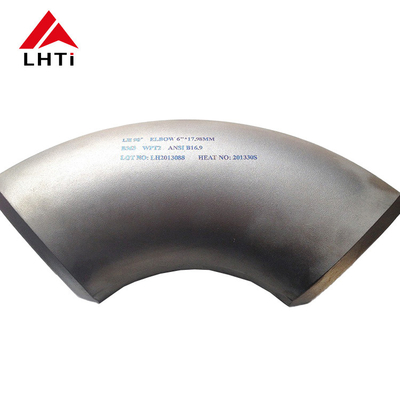

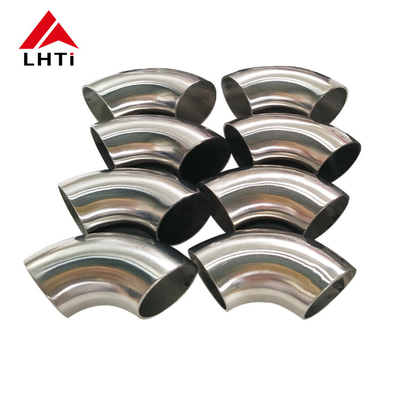

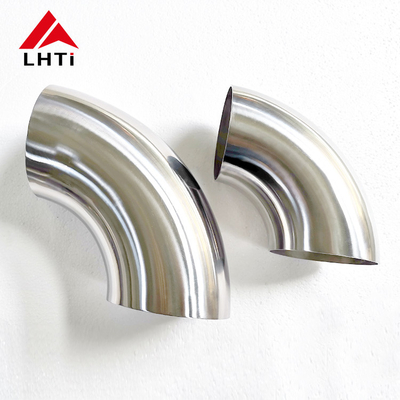

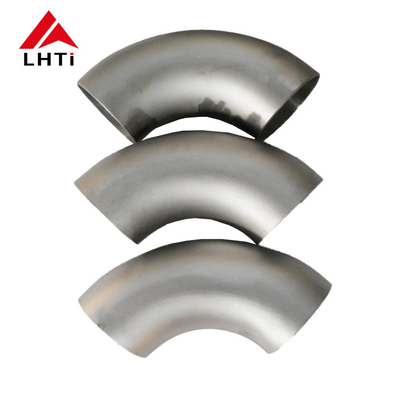

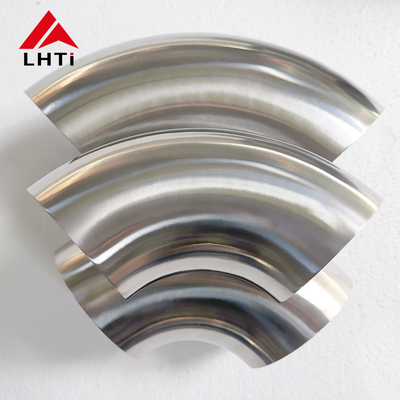

3詳細な画像ティタン・エルボウ

Titanium 45 Degree Elbow 90 Deg Gr1 Gr2 Bending Titanium Rod For Pipe Connection 0

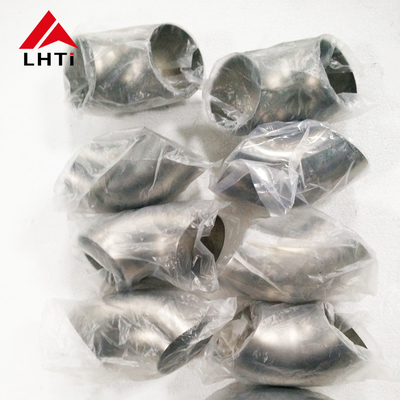

4. タイタン・エルボウのストック

Titanium 45 Degree Elbow 90 Deg Gr1 Gr2 Bending Titanium Rod For Pipe Connection 1

5関連製品チタン肘

チタンフレンズ
チタン・ティー
チタン減量器
タイタンストブ末端
チタン・ソコレット

6チタン・エルボウの適用

エンジニアリング
紙工場の設備
石油精製復元機,触媒復元システム
電源発電チューブハンガー,粉砕炭燃焼器
熱,原子力,太陽光発電
石油化学と精製工場
石油とガスの探査

7チタン肘の化学組成

ASTM番号	フェ・マックス	最大	N 最大	C最大	H最大	Pd	アール	バール
クラス1	0.2	0.18	0.03	0.1	0.015	-	-	ティ
クラス2	0.3	0.25	0.03	0.1	0.015	-	-	ティ
