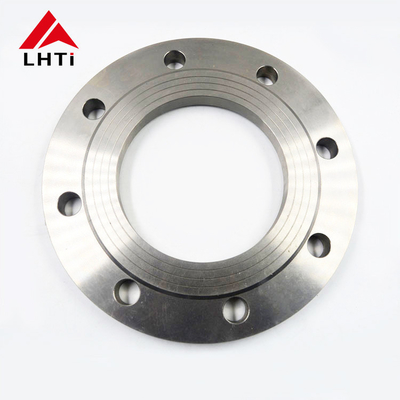

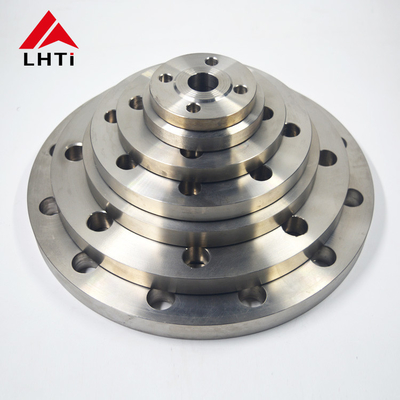

DIN 2503 チタン・ブラインド・プレート・フレンズ PN 25 Gr2 Gr5 パイプ・プレート・フレンズ 溶接用 PLFF PLRF 産業用
1製品紹介 DIN2503 タイタンプレートフレンズ
DIN 2503ドイツの規格で,上向きのプレートフレンズ (スリップオンフレンズ) の寸法,材料,技術要件を規定している.
標準:DIN 2503
設計と寸法
圧力を指定する:
応用:
2. DIN 2503 タイタンプレートフレンズのグレード
3.DIN2503 PN25 チタンプレートフレンズの仕様
| 名目パイプサイズ | 直径 | フランジ・ディア | フレンジのID | フレンジのスライス | ライト・サークルスの日記 | 番号 | ボルトの穴の図 | 体重 |
|---|---|---|---|---|---|---|---|---|
| DN | パイプ | D | D5 | B について | K | 穴 | D2 | KG |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4なぜチタンプレートフレンズを選びますか?
チタンプレートフレンズ特定の用途に適しているため,他の材料が同様に効果的でない場合.
タイタンは強度/重量比が高いため,ステンレス鋼やアルミニウム合金などの他の多くの金属よりもはるかに強く,より軽くなります.この性質は航空宇宙において極めて重要です減量が極めて重要である.
タイタンは生物互換性があり 毒性がないため 整形器具や外科用器具などの医療インプラントに最適です人体 に よく 組み合わさ れ て 副作用 の リスクを 最小 に する.
わかったタイタンは高温でも機械的性質を維持し,熱安定性が要求される用途に適しています.これは,高熱を含む航空宇宙部品と産業プロセスを含む..
わかったタイタンは不?? 鋼に似たような熱膨張係数が低い.この性質は,様々な温度条件下で次元安定性を維持するのに役立ちます.重要なアプリケーションにおける信頼性の確保.
わかった耐久性と長寿命で知られています 厳しい作業環境でもです他の材料と比較して,より高い初期コストにもかかわらず.
タイタンのプレートフレンズは,航空宇宙,化学加工,淡水処理工場,オフショア石油リグなどの独自の性質の組み合わせが不可欠な産業で好ましい.
5DIN 2503 チタンプレートフレンズの用途
