プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001, TUV etc.
モデル番号: 溶接用タイタンネックフレンズ
支払及び船積みの言葉
最小注文数量: 1～5枚
価格: 交渉可能
パッケージの詳細: 複合板のケースやパレットなど
受渡し時間: 3-15仕事日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 5000個/月
製品規格: |
DIN 2632 (ドイツ標準) |
材料: |
チタンフレンズ |
等級: |
Gr2, Gr5, Gr7, Gr12 |
特徴: |
高力、耐食性、等。 |
圧力率: |
PN 10 |
サイズ: |
DN10-1000 |
シールの表面: |
RF、FF、TG、RJ等。 |
プロセス: |
投げること、造ること、機械化、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
申請: |
石油・ガス産業 電力・暖房産業 水道管道など |
製品規格: |
DIN 2632 (ドイツ標準) |
材料: |
チタンフレンズ |
等級: |
Gr2, Gr5, Gr7, Gr12 |
特徴: |
高力、耐食性、等。 |
圧力率: |
PN 10 |
サイズ: |
DN10-1000 |
シールの表面: |
RF、FF、TG、RJ等。 |
プロセス: |
投げること、造ること、機械化、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
申請: |
石油・ガス産業 電力・暖房産業 水道管道など |

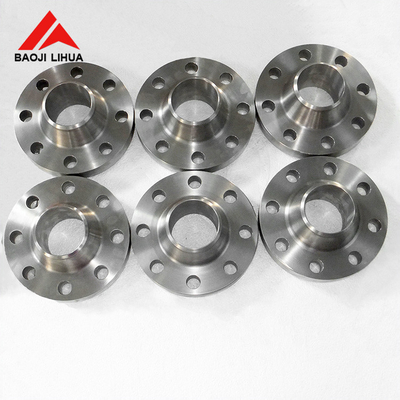

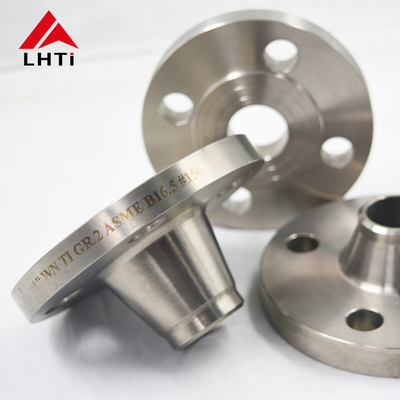

溶接用タイタンネックフレンズ DIN 2632 PN 10 溶接用ネックフレンズ 化学/石油・ガス産業用
1製品紹介 DIN2632 タイタン 溶接 ネック フレンズ
DIN 2632 チタン製の溶接ネックフレンズDIN規格に従って設計され,PN10圧力を指定し,ストレスの濃度を減らす溶接首設計と,効果的な密封のために高揚した顔面が特徴です.化学加工や航空宇宙などの産業では,タイタンの特殊な耐腐蝕性と強度比重により,このフレンズが高く評価されています. 初期コストが高くても,長期にわたる耐久性と信頼性があります. 製造中に適切な取り扱いは,汚染に対するチタンの敏感性のために不可欠です.要求の高いアプリケーションで最適なパフォーマンスを確保する.
私たちのチタンフレンズ鋳造,鍛造,精密加工を含む様々なプロセスを用いて製造され,品質と耐久性に関する厳格な業界基準を満たすことを保証します.カスタマイズされたサイズで利用できますこれらのフレンズは,パイプラインシステムや機器に簡単に設置できます安全で漏れのない接続を保証します
工学精度の最高水準を維持するために 特別に設計された タイタンのスレッドフレンズは 性能に優れています耐腐食性,高温,高圧 に 耐える よう に 設計 さ れ て いる要求の高い環境に適しています
安全な輸送を保証することは 私達にとって最優先です だからこそ私たちは 繊細な木製ケースとパレットに タイタンフレンズを詰め込むのですこのパッケージは,輸送中にフレンズを保護するだけでなく,到着時に操作と設置を容易にする.
私たちのチタンフレンズパイプライン,石油,化学などの様々な産業に応用できます.彼らは,パイプ,バルブ,その他の機器の間で安全で漏れのない接続を確立するために設計されています.固有の耐久性によって,これらのフレンズは,これらの産業で普遍的な厳しい条件に耐えることができます.信頼性の高い長期的パフォーマンスを保証します
結論として溶接用チタンネックフラングス高級チタン製の工法,精密な工学, 調整可能なサイズで,強力な今すぐタイタンフレンズを注文して 信頼性と耐久性を体験してください
2. DIN 2632 タイタン・ウェルド・ネック・フレンズのグレード2とグレード5
3.DIN2632 PN10 タイタン・ウェールド・ネック・フレンズの仕様
| パイプ | フレンズ | 首 | 顔を上げている | スクロール | 体重 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 kg/dm3) | ||||||||||||||||
| 格付け | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | 穴 | 糸 | d2 | キロ | |
| 直径 | ISOシリーズ | DINシリーズ | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | M 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 8 | M 20 | 22 | 11,3 |
| 250 | - | 267 | 395 | 26 | 350 | 68 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | M 20 | 22 | 14,7 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 445 | 26 | 400 | 68 | 344 | 7,1 | 12 | 16 | 370 | 4 | 12 | M 20 | 22 | 17,4 |
| 350 | 355,6 | - | 505 | 26 | 460 | 68 | 385 | 7,1 | 12 | 16 | 430 | 4 | 16 | M 20 | 22 | 23,6 |
| - | 368 | 21,6 | ||||||||||||||
| 400 | 406,4 | - | 565 | 26 | 515 | 72 | 440 | 7,1 | 12 | 16 | 482 | 4 | 16 | M 24 | 26 | 28,6 |
| - | 419 | 26,2 | ||||||||||||||
| (450) | 457 | - | 615 | 28 | 565 | 72 | 488 | 7,1 | 12 | 16 | 532 | 4 | 20 | M 24 | 26 | 31,5 |
| 500 | 508 | - | 670 | 28 | 620 | 75 | 542 | 7,1 | 12 | 16 | 585 | 4 | 20 | M 24 | 26 | 38,1 |
| 600 | 610 | - | 780 | 28 | 725 | 80 | 642 | 7,1 | 12 | 18 | 685 | 5 | 20 | M 27 | 30 | 44,6 |
| 700 | 711 | - | 895 | 30 | 840 | 80 | 745 | 8 | 12 | 18 | 800 | 5 | 24 | M 27 | 30 | 62,4 |
| 800 | 813 | - | 1015 | 32 | 950 | 90 | 850 | 8 | 12 | 18 | 905 | 5 | 24 | M 30 | 33 | 84,1 |
| 900 | 914 | - | 1115 | 34 | 1050 | 95 | 950 | 10 | 12 | 20 | 1005 | 5 | 28 | M 30 | 33 | 98,5 |
| 1000 | 1016 | - | 1230 | 34 | 1160 | 95 | 1052 | 10 | 16 | 20 | 1110 | 5 | 28 | M 33 | 36 | 115 |
4なぜ我々は,アプリケーションでチタン溶接首のフレンズを選択する?
5.タイタン・ウェールド・ネック・フレンズの規格
AFNOR NF E29-200-1:チタンフレンズを含むフレンズに関するフランス規格.
ASME ANSI B165: アメリカ機械技術者協会 (ASME) のパイプフレンズとフレンズフィッティングに関する規格.北米および国際的に使用されるチタンフレンズをカバーする.
AWWA C207: 水道設備の利用のための鋼管フレンズ,水処理用アプリケーションで使用されるチタンフレンズを含む,アメリカン・ウォーター・ワークス・アソシエーション (AWWA) 規格.
BS1560,BS4504,BS10:チタン材料を含むパイプフレンズとボルトに関するイギリスの規格
ISO7005-1:チタンフレンズを含む金属フレンズに関する国際標準化機関 (ISO) 規格.
MSS SP 44: 製造者標準化協会 (MSS) バルブおよびフィッティング産業規格の鋼管管のフレンズ.チタンフレンズを含む.
AS2129:タイタンフレンズを含むフレンズに関するオーストラリア標準
CSA Z245 について12:チタン材料を含む鋼管のフレンズに関するカナダ規格
DIN2573,DIN2576,DIN2501,DIN2502:チタンフレンズの様々な種類と寸法に関するドイツ標準 (DIN).
EN1092-1,EN1759-1:チタンフレンズを含むフレンズに関する欧州規格 (EN)
JIS B2220: タイタン・フレンズを含む鋼管のフレンズに関する日本工業規格 (JIS)
UNI 2276,UNI 2277,UNI 2278,UNI 6089,UNI 6090:チタン材料を含むパイプフレンズのイタリア標準 (UNI)
6DIN 2632 タイタン 溶接 首 フランジ の 適用
