プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001, TUV etc.
モデル番号: タイタンのスライス・オン・フレンズ
支払及び船積みの言葉
最小注文数量: 1～5枚
価格: 交渉可能
パッケージの詳細: 複合板のケースやパレットなど
受渡し時間: 3-15仕事日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 5000個/月
製品規格: |
ASME/ANSI B16.5 SO フレンズ |
材料: |
チタニウムの金属 |
材料のグレード: |
Ti Gr1, Gr2, Gr5,Gr7,Gr12 |
圧力を指定する: |
150〜1500 |
サイズ: |
1/2'から24' |
特徴: |
高力、よい耐食性 |
顔型: |
RF、FF、TG、RJ等。 |
プロセス: |
投げること、造ること、機械化、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |
製品規格: |
ASME/ANSI B16.5 SO フレンズ |
材料: |
チタニウムの金属 |
材料のグレード: |
Ti Gr1, Gr2, Gr5,Gr7,Gr12 |
圧力を指定する: |
150〜1500 |
サイズ: |
1/2'から24' |
特徴: |
高力、よい耐食性 |
顔型: |
RF、FF、TG、RJ等。 |
プロセス: |
投げること、造ること、機械化、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |

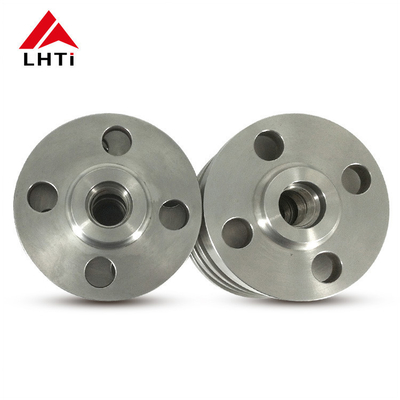

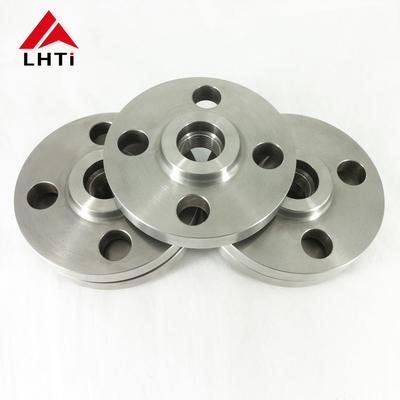

ANSI B16.5 Ti Gr2 タイタン スリップオン フレンズ SORF フレンズ・トゥ・パイプ 溶接 150級 水処理産業用 上げ顔
1製品紹介 ASME B16.5 タイタン スリップオン フレンズ
タイタン合金から製造されたチタンフレンズは 卓越した耐腐蝕性で知られています高強度/重量比化学腐食が懸念される厳しい環境で優れているため,石油,化学加工,材料の性能が堅牢である他の材料.
耐腐蝕性があるため 耐久性や信頼性が高いタイタンのフレンジは,疲労耐性やクレイプ耐性も優れたものである.機械加工と設置の容易さにより,より魅力的になります.様々な産業用アプリケーションのための実用的なソリューションを提供.
チタン製のスリップ・オン・フレンズASME B16.5規格に準拠し,グレード2のチタン合金で作られ,石油・ガス業界で重要な役割を果たしています.これらの浮き面を持つフレンジは,高圧や腐食的な環境にさらされているパイプラインや機器で安全で漏れのない接続を確保するために設計されています.この論文は,ASME B1の仕様,特性,およびアプリケーションを調査しています.6.5 グレード2 クラス150 提升面のチタンスリップ・オン・フレンズ,石油・ガス部門における運用効率と信頼性の向上におけるその重要性を強調する.
石油・ガス産業は,パイプラインシステムと設備の整合性を維持するために,強く耐久性のある部品に頼っています.タイタンのスリップ・オン・フレンズは,その例外的な耐腐蝕性と機械的特性のために好ましいこの論文では,構造組成,次元基準,構造構造,構造構造,構造構造,構造構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造,構造などについて説明します.ASME B16 の性能属性.5 グレード2 クラス150 提起面のチタンスリップオンフレンズ,流体輸送,高温に関連する課題に対処する役割について詳細に説明する.石油・ガス事業で遭遇する攻撃的な媒介.
ASME B165標準は,工事産業で使用される NPS 1/2 から NPS 24 までのパイプフレンズおよびフレンズ付きフィッティングの寸法および許容量をカバーする. ASME B16 に準拠するチタンスリップオンフレンズ (SO フレンズ).5 は,チタン管やチタン合金部品を含む管で使用するために特別に設計されています..
チタン製のスライド・オン・フレンズ通常は商業的に純粋なチタン (グレード2) やグレード12などのチタン合金を使用して製造される.これらのフレンズはチタンプレートから鍛造または製造される.様々な産業用用途に適した高強度と耐腐蝕性を確保する.スリップ・オン・フレンズASME B16 標準規格では,パイプの内径が,その上に収まるためのパイプの外径よりもわずかに大きい.並べ直し,溶接しやすいため,スムーズな穴と良好な流れ特性を備えています.5は,スリップオンフレンズの上昇面 (RF) 設計を指定する.対応するフレンズまたはフィッティングに螺栓を掛けるとシールを作ります.
2ASME B16.5 級 チタン スリップオン フレンズ
ASME B16.5 タイタンのスリップ・オン・フレンズ通常,チタンとチタン合金から様々なグレードで入手できます.グレードの選択は,耐腐蝕性,機械的特性,そしてコストの考慮.
商業用純チタン:
チタン合金:
| グレード | 張力強度 (分) | 産物強度 (分) | 伸縮 (%) | |||
| コンポーネント | ksi | MPa | ksi | MPa | ||
| Gr1 | タ1 | 35 | 240 | 20 | 138 | 24 |
| Gr2 | タ2 | 50 | 345 | 40 | 275 | 20 |
| Gr5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| Gr7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| Gr9 | Ti-3Al-2.5V | 90 | 620 | 70 | 483 | 15 |
| Gr12 | Ti-0.3Mo-0.8Ni | 70 | 483 | 50 | 345 | 18 |
3温度ASME B16.5 タイタンスリップオンフラングの仕様
| ANSI B165 | タイタンのフレンズの圧力評価 | ||||||
| 温度 °F | クラス150 | クラス300 | クラス400 | クラス600 | クラス 900 | クラス 1500 | クラス2500 |
| -20から100まで | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4. チタンスリップオンフラングのパッケージ
耐腐食性: タイタンのスリップオンフレンズは腐食性のある環境で優れている.酸,塩基,塩化物を含む幅広い腐食性のあるメディアに対して例外的な耐性を提供しています.化学加工の応用に最適です海洋環境や 腐食が重大な懸念事項である 沖合の石油・ガスプラットフォーム
高強度/重量比:タイタンは強度/重量比が高いことで知られており,タイタンのスリップオンフレンズは軽量であると同時に堅牢な構造的整合性を提供します.この性質は,強さを損なうことなく重量を最小限に抑えることが重要なアプリケーションで有利です航空宇宙や軍事機器などです
高温耐性タイタンのスリップ・オン・フレンズは高温で強さと整合性を保ち,高温の用途に適しています.例えば熱交換機,炉部品,航空宇宙の構造.
生物互換性バイオコンパティブルで無毒なので 医療機器や製薬製品食品加工産業では,製品の純度と安全性が第一です..
費用対効果の高い加工:タイタンは強さにも関わらず,比較的簡単に機械化され,複雑な形やデザインを費用対効果の高い製造が可能になります.特定の構成を必要とするカスタムアプリケーションのための実用的な選択.
5. ANSI B16.5 タイタン スリップ オン フレンズの応用
