プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001, TUV etc.
モデル番号: ティ・プレート・フレンズ
支払及び船積みの言葉
最小注文数量: 1～5枚
価格: 交渉可能
パッケージの詳細: 複合板のケースやパレットなど
受渡し時間: 3-15仕事日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 5000個/月
製品規格: |
DIN 2501 チタンプレートフレンズ |
材料: |
チタニウムの金属 |
材料のグレード: |
Gr1, Gr2, Gr5,Gr7,Gr12 |
圧力を指定する: |
150〜1500 |
特徴: |
高力、耐食性、等。 |
サイズ: |
半フィートから48フィート |
顔型: |
RF、FF、TG、RJ等。 |
プロセス: |
投げること、造ること、機械化、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |
製品規格: |
DIN 2501 チタンプレートフレンズ |
材料: |
チタニウムの金属 |
材料のグレード: |
Gr1, Gr2, Gr5,Gr7,Gr12 |
圧力を指定する: |
150〜1500 |
特徴: |
高力、耐食性、等。 |
サイズ: |
半フィートから48フィート |
顔型: |
RF、FF、TG、RJ等。 |
プロセス: |
投げること、造ること、機械化、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |

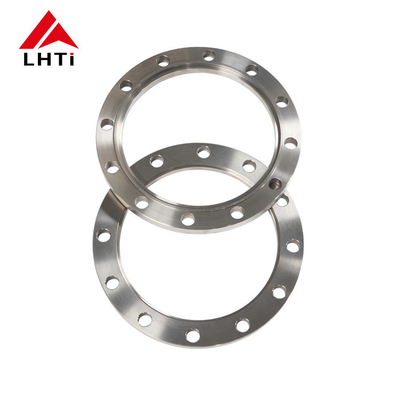

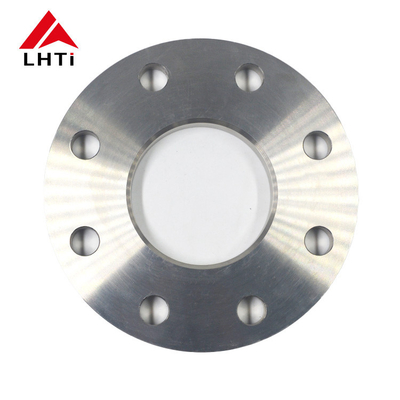

チタンフレンズプレート DIN2501 Gr2 Gr7 PN10 チタンフレンズプレート PLRF フレンズパイプ フレンズプレート パイプラインシステム用
1製品紹介 DIN2501 タイタンプレートフレンズ
チタンフレンズ優れた耐腐蝕性で知られています. 耐腐蝕性も高いです.高強度/重量比化学腐食が懸念される厳しい環境で優れているため,石油,化学加工,材料の性能が堅牢である他の材料.
耐腐蝕性があるため 耐久性や信頼性が高いタイタンのフレンジは,疲労耐性やクレイプ耐性も優れたものである.機械加工と設置の容易さにより,より魅力的になります.様々な産業用アプリケーションのための実用的なソリューションを提供.
DIN2501 チタンプレートフレンジDIN (ドイツ標準化研究所) 規格に準拠する特定のタイプのチタンフレンズを指します.DIN規格は,互換性を確保するために様々な産業で使用されるドイツの技術規格である.商品の交換可能性と品質についてチタンプレートフレンズ管道システムで管を他の管,設備,またはバルブに接続するために使用される特定のタイプのフレンズです.表面が高くなっていない平坦なデザインと,他のタイプのフレンズと比較して通常より厚い構造で特徴付けられています十分な強度と硬さを保ち,ボルトの固定と密封を可能にします.
設置中にチタンプレートフレンズパイプまたは装置のポートに並べられ,フレンズに穴を掘り込み,前もって設置されたボルトを用いて固定されている.全面密封器は,密封を確保し,システムの動作中に漏れを防止するために,フレンズの全表面を覆うために使用されます..
このフレンジは,平らな設計により,安装中に並べ替えを簡素化するため,低圧から中圧のアプリケーションで使用されます.製造コストや加工コストが低いため,他のタイプのフレンズと比較してコスト効率が良い.これらの特性により,チタンプレートフレンズは,耐腐蝕性,軽量性,タイタンと機械的強度が有益です.
2. DIN 2501 チタンプレートフレンズのグレード
1級チタン:高い柔らかさで知られる1級チタンは,商業的に純粋なチタンの種類の中で最も柔らかく,最も形容性がある.化学加工産業などの環境で優れた耐腐蝕性を要求するアプリケーションで使用されます.
2級チタン:これは,最も広く使用されているチタングレードです.それは強度と柔らかさとの間の良いバランスを提供し,優れた耐腐蝕性を持っています.それは幅広いアプリケーションで使用されています.パイプシステム用のフレンズを含む.
5級チタン (Ti 6Al-4V):この合金種は,すべてのチタン合金の中で最も一般的に使用される合金種である.純粋なチタン種と比較して,フレンズの強さを大幅に増加させる.5級チタンは,熱と耐腐蝕の両方が要求される高強度アプリケーションで使用されます.
7級チタン:優れた溶接性および製造性により,このグレードには,特に減少酸と熱いハロイドの局所攻撃に対して,強化された耐腐蝕性のためにパラディウムが含まれています.
12級チタン:このグレードは,他の商業的に純粋なグレードと比較して熱耐性と強度を向上させています.また,良質の溶接性と耐腐蝕性を維持しています.
グレード23チタン (Ti 6Al-4V ELI):このグレードはグレード5に似ているが,超低インタースティシャル (ELI) を有し,より高い骨折強度と改善された柔性のために好ましい.医療用でよく使用され,また,重要な状況でフレンズに適しています高級アプリケーション.
3.DIN2501 PN10 チタンプレートフランジの仕様
|
名目パイプサイズ |
直径 |
フランジ・ディア |
フレンジのID |
フレンジのスライス |
ライト・サークルスの日記 |
番号 |
ボルトの穴の図 |
体重 |
|
|---|---|---|---|---|---|---|---|---|---|
|
プレート |
盲目 |
||||||||
|
DN |
パイプ |
D |
D5 |
B について |
K |
穴 |
D2 |
KG |
KG |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4.チタンプレートフレンズの製造プロセス
材料の選択:
タイタン合金:このプロセスは,アプリケーション要件に基づいて適切なチタン合金を選択することから始まります.一般的な合金には,グレード2 (Ti-CP),グレード5 (Ti-6Al-4V),グレード7 (Ti-0.15Pd)特殊な機械的特性,耐腐蝕性,その他の関連性により選択された.
切断と形づくり:
原材料の調製: 必要なフレンズの寸法に基づいて,タイタンビレートや棒を適した長さに切る.
鋳造またはローリング:チタン材料は最適な温度に熱され,鋳造またはローリング技術を使用して形状が形成され,最初のフレンズ空白を形成します.これは首とフレンジの顔の形成を含む.
機械加工:
ターニングとフレーシング: 鍛造されたまたはローリングされたチタン空白は精密な加工作業を受けます.望ましい外径 (OD) を達成するために回転し,フレンズ顔 (上昇顔) を作成するためにフレンズ面を磨くASME B16.5 仕様に従って,平面型,またはリング型関節).
穴を掘る: 穴を掘るため,ボルトを入れ,接続パイプと適切に並べます.
溶接の準備:
ベーベルリング: 溶接首フレンズの端,特にパイプに接続する領域は,溶接を容易にするためにベーベルリングされています.適切なベーベルリングは,強い溶接関節と効果的な融合を保証します.
溶接:
溶接プロセス:チタン溶接首のフレンズは,通常,チタン合金に適したTIG (タングステン惰性ガス) 溶接または同様の方法を使用して溶接する.溶接は,汚染や酸化を防ぐために,遮断された大気 (アルゴンまたはヘリウム) を維持するために注意深く行われます.タイタンの耐腐蝕性を損なう可能性があります
溶接検査: 溶接後の検査には,溶接の整合性を検証するための染料浸透剤試験や超音波試験などの非破壊試験 (NDT) 方法が含まれます.
熱処理 (必要に応じて):
焼却:チタン合金と特定の要求に応じて,材料の特性を最適化し残留ストレスを減らすために焼却またはストレスを軽減する熱処理が適用されることがあります.
最終検査と試験:
寸法検査:各溶接首フレンジは,ASME B16によって設定されたものを含む正確な許容量と仕様を満たしていることを確認するために,厳格な寸法検査を受けます.5.
視覚検査と表面検査: 視覚検査は,性能や整合性を影響する表面の欠陥や不完全性が存在しないことを保証します.
圧力試験: 指定条件下でフレンズの圧力完全性と漏れ耐性を検証するために,水静止または空気圧試験を行うことができる.
表面処理と仕上げ:
表面塗装:用途に応じて,耐腐蝕性をさらに強化したり表面仕上げを改善するために,消化や溶解などの表面処理が適用されることがあります.
標識と識別:各フランジには,材料の種類,サイズ,圧力クラス,製造者の識別などの基本情報が標識されています.
梱包と輸送:
検査と試験が満足に完了すると,タイタン溶接首のフレンジは,輸送と保管中に損傷を防ぐために慎重に梱包されます.その後,顧客や配送センターに送られます.
5チタンフレンズの共通基準
| 製品名 | チタンフレンズ |
|---|---|
| サイズ範囲 | 1/2′′ (15NB) から 48′′ (1200NB) |
| クラス/圧力評価 | 150#,300#,600#,900#,1500#,2500#,PN6,PN10,PN16,PN25,PN40,PN64など |
| 標準/次元 | ANSI/ASME B165, B16.47 シリーズ A & B, B16.48BS4504,BS10,EN-1092,DIN,BS,GOST,MSS SP-44,ISO70051,JISB2220,BS1560-3など1, API7S-15, API7S-43, API605 |
| フレンズ面型/接続型 | 平面フレンズ (FF),高面フレンズ (RF),環関節フレンズ (RTJ),腰関節フレンズ,男性と女性のフレンズ (M&F),大と小の舌と溝のフレンズ (T&G) |
| サイズ | ANSI B165, ANSI B16.47 シリーズ A & B, ASA, API-605, MSS SP44, AWWA, カスタム図 |
| カスタムデザイン | AS,BS,ANSI,DIN,JIS 図面のとおりです |
| 材料試験証明書 (MTC) | EN 10204 3.2 と EN 10204 3 による1,NACE MR0175,NACE MR0103 を証明する試験証明書 |
| 試験証明書 | 100%放射線検査報告,EN 10204/3.1B,原材料証明書,第三者検査報告など |
| テスト | 液静止試験装置,直読スペクトログラフ,UIトラソニック欠陥検出器,X線検出器,磁気粒子検出器 |
| 機器/機械 | プレスマシン,プッシングマシン,曲がりマシン,砂吹きマシン,電気のベーリングマシンなど |
| コーティング | 防腐塗料,油黒塗料,黄色透明,亜鉛塗装,冷や熱で浸した電熱 |
| 原産地 | インド / アメリカ / 日本 / 西ヨーロッパ / 韓国 |
| 適用/使用 | 海上,石油,造船,水道,天然ガス,パイププロジェクト,電力など |
| トップ エクスポートネットワーク | アメリカ,イギリス,カタール,メキシコ,ナイジェリア,サウジアラビア,クウェート,イラン,カザフスタン,バレーン,ベトナム,インドネシア,ノルウェー,ガーナ,コロンビア,アゼルバイジャン,リビア |
6. DIN2501 タイタンプレートフレンズの用途
7.チタンプレートフレンズの利点
高温性能:タイタンは高温でも強度と硬さを維持し,タイタンのプレートフレンズは高温で使用するのに適しています.熱循環に耐えるし,幅広い温度範囲で機械的特性を維持できる.
生物互換性バイオコンパティビリティと無毒性があるため 医療機器や製薬加工,清潔さと安全性が優先される食品処理機器.
長寿 と 耐久 性タイタンプレートフレンジは,腐食,疲労,侵食に対する耐久性により長寿である.この耐久性により,交換と保守コストが削減されます.長期的に見れば 費用対効果の高い選択肢になる.
他の材料との互換性:チタンプレートフレンズは,他のチタン部品または異なる材料に簡単に溶接またはボルトを付けることができ,複雑なシステムや構造に統合を容易にする.
エステティック アピールタイタンは独特の銀灰色の外観があり,美学的に魅力的で,視覚的な魅力が重要な建築用途に適しています.
低熱膨張:タイタンは他の金属と比較して熱膨張係数が低く,変動する温度下で次元安定性を維持するのに役立ちます.
環境耐性タイタンプレートフレンズは,紫外線や塩水などの環境要因に優れた耐性を示し,屋外および海洋用途に適しています.
磁性でない性質:タイタンは磁性でないため,電磁気干渉 (EMI) や磁気受容性を最小限に抑える必要があります.
