プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001, TUV etc.
モデル番号: ブラインドフレンズ Ti Gr2 Gr5 Gr7
支払及び船積みの言葉
最小注文数量: 1～5枚
価格: 交渉可能
パッケージの詳細: 複合板のケースやパレットなど
受渡し時間: 3-15仕事日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 5000個/月
製品規格: |
ASME B16.5 |
材料のグレード: |
Gr2 Gr5 Gr7 |
圧力を指定する: |
クラス150 |
顔型: |
顔が高く,顔が平ら,指輪型関節,腰関節 |
特徴: |
高力、耐食性、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
証明書: |
ISO,CE,APIなど |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |
製品規格: |
ASME B16.5 |
材料のグレード: |
Gr2 Gr5 Gr7 |
圧力を指定する: |
クラス150 |
顔型: |
顔が高く,顔が平ら,指輪型関節,腰関節 |
特徴: |
高力、耐食性、等。 |
表面処理: |
磨き,砂吹き,アノード化など |
証明書: |
ISO,CE,APIなど |
申請: |
石油・ガス・パイプライン,化学工場,発電施設など |

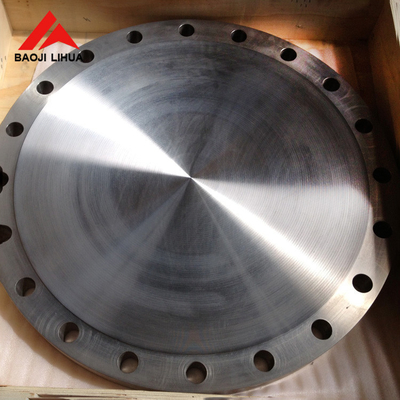

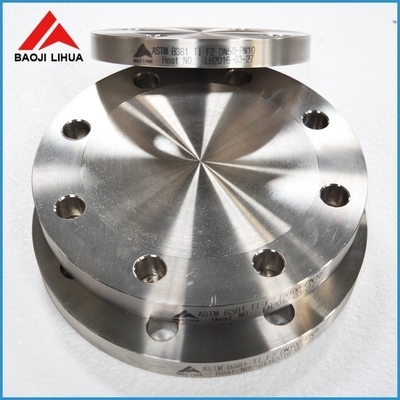

ASME B16.5 150級 チタン・ブラインド・フレンズ Ti Gr2 Gr5 Gr7 パイプ・フレンズ パイプライン・サービス用のブラインド・フレンズ
1製品と会社の紹介
私たちの会社は,幅広い選択を提供しています2級,5級,7級チタンフレンズ, ブラインドフレンズ,ウェルドネックフレンズ,およびチタンパイプおよびチューブアプリケーションのために特別に設計されたスリップオンフレンズを含む.これらのフレンズはASME B16で設定された寸法容量を満たします.5 と ASME B36 に準拠する特徴孔径.9M Sch-40S 壁管規格. 要求に応じてカスタムボールの直径も対応できます.
2製品情報 ASME B16.5 タイタン・ブラインド・フレンズ
ASME B16.5 150級チタンブラインドフレンズは,低圧アプリケーションで使用するためにASME B16.5規格に従って設計および製造された特定のタイプのフレンズです.ASME B16の紹介です.5 150級チタンブラインドフレンズ,チタングレード2 (Ti Gr2),チタングレード5 (Ti Gr5),チタングレード7 (Ti Gr7) のような異なるグレードを指定する:
ASME B16.5規格:
適用範囲:ASME B16.5は,アメリカ機械技術者協会 (ASME) が発行した規格で,寸法,許容量,材料,マーク,管のフレンズとフレンズ付きフィッティングの試験.
クラス150:クラス150は,フレンズの圧力評価を指し,環境温度に1平方インチ (psi) あたり150ポンド (ppm) までの圧力に耐えることができることを示します.このクラスは低圧用途に適しています..
チタン級:
2級チタン (Ti Gr2):商業的に純粋なチタン (CPチタン) 2級は,優れた耐腐蝕性,形容性,溶接可能性.
タイタン級5 (Ti Gr5):Ti-6Al-4Vとして知られるこのチタン合金,高強度,強度,耐熱性により航空宇宙,海洋,化学加工産業で広く使用されています.
タイタン級7 (Ti Gr7):このチタン合金には,減少および軽度の酸化環境における耐腐蝕性を高めるパラディウムが含まれています.耐腐蝕性が重要な場合に使用されます.,化学や海洋用途などです
デザインの特徴:
面型: ブラインドフレンジは,アプリケーションの密封要件に応じて,上向きの顔 (RF),平面顔 (FF),またはリング型関節 (RTJ) を備える場合があります.
尺寸:ASME B16.5では,外径 (OD),ボルト円径 (BC),ボルト穴径 (BH),フレンズの総厚さ (T) などの尺寸を指定しています.他のASME B16と互換性と互換性を確保する.5 フレンズ
3. ASME B16.5 タイタン・ブラインド・フレンズ グレード2,5,7
チタングレード2 (Ti-CP):
組成: 99.2%のチタン,0.25%の鉄,0.3%の酸素,その他の元素の微量を含有する,商業的に純粋なチタン.
属性:
耐久性:合金と比較して比較的低い.多くの鋼よりも高いが合金型チタンより低い.
腐食耐性:ほとんどの環境で,特に塩化物に対して優れた.
溶接性: 溶接性と製造性が良好.
応用: 化学 処理,海洋 環境,医療 インプラント (負荷 負けない),建築.
ティタン級5 (Ti-6Al-4V):
組成:チタン合金 90%チタン,6%アルミ,4%バナジウム
属性:
耐久性: 優れた強度/重量比,2級チタンより優れている.
耐腐蝕性: 耐腐蝕性が良好で,グレード2ではないが,多くの環境に適している.
耐熱性:高温で強さを維持し,航空宇宙および高性能アプリケーションに適しています.
応用:航空宇宙部品 (機体,ジェットエンジン),船舶機器,医療インプラント,自動車部品,スポーツ機器.
チタン級7 (Ti-0.15Pd):
組成:0.15%パラディウムを加えたチタン合金
属性:
耐腐食性:特に環境を縮小する際に,腐食に優れた耐性がある.
溶接性: 溶接性が良好で,溶接と製造に適しています.
耐久性: 5 級と比較して耐久性が低いが,多くの用途に十分である.
応用: 化学 処理 塩水 淡化 プラント 海環境 耐腐蝕性 が 高い 用途
| 化学的要件 | |||||||||||
| N | C について | H | フェ | オー | アール | V | Pd | モー | ニ | ティ | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | バール |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | バール |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5〜675 | 3.5~45 | / | / | / | バール |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~025 | / | / | バール |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~04 | 0.6~09 | バール |
4ANSI B16.5 タイタン・ブラインド・フレンズクラス150の仕様
| 名目パイプサイズ (インチ) |
クラス150 | ||||
|---|---|---|---|---|---|
| 直径 フレンズ (インチ) |
違う 違う について スロット |
直径 スロット (インチ) |
直径 ボルトホール (インチ) |
ボルト 円 (インチ) |
|
| 4/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2 - 4 / 4 |
| 1/2 | 3-1/2 | 4 | 1/2 | 0.62 | 2〜3/8 |
| 3/4 | 3 から 7 分の 8 | 4 | 1/2 | 0.62 | 2〜3/4 |
| 1 | 4-1/4 | 4 | 1/2 | 0.62 | 3-1/8 |
| 1 - 1 / 4 | 4 - 5/8 | 4 | 1/2 | 0.62 | 3-1/2 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 5 | 4 | 1/2 | 0.62 | 3 から 7 分の 8 |
| 2 | 6 | 4 | 5/8 | 0.75 | 4-3/4 |
| 2 2/2 | 7 | 4 | 5/8 | 0.75 | 5-1/2 恋愛 に つい て |
| 3 | 7/1/2 恋愛 に つい て | 4 | 5/8 | 0.75 | 6 |
| 3-1/2 | 8/1/2 恋愛 に つい て | 8 | 5/8 | 0.75 | 7 |
| 4 | 9 | 8 | 5/8 | 0.75 | 7/1/2 恋愛 に つい て |
| 5 | 10 | 8 | 3/4 | 0.88 | 8/1/2 恋愛 に つい て |
| 6 | 11 | 8 | 3/4 | 0.88 | 9 月 2 日 |
| 8 | 13 半 半 半 | 8 | 3/4 | 0.88 | 11-3/4 |
| 10 | 16 | 12 | 7/8 | 1 | 14/4 ニュース |
| 12 | 19 | 12 | 7/8 | 1 | 17 |
| 14 | 21 | 12 | 1 | 1.12 | 18-3/4 |
| 16 | 恋愛 に 関する 知識 | 16 | 1 | 1.12 | 21-1/4 について |
| 18 | 25 | 16 | 1/8 | 1.25 | 3/3/4 |
| 20 | 恋愛 に 関する 知識 | 20 | 1/8 | 1.25 | 25 |
| 24 | 32 | 20 | 1 - 1 / 4 | 1.38 | 恋愛 に 関する 知識 |
5利点産業におけるチタン・ブラインド・フレンズ
6ASME B16.5 タイタン・ブラインド・フレンズの用途
7. チタン・ブラインド・フレンズ検査
EN 10204/3.1B 証明書:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges製造者によって発行され,材料が要求される基準を満たしていることを確認します.
原材料の証明書:
この証明書には,チタンフレンズの製造に使用された原材料の詳細が記載されており,原材料の起源,その組成,適用可能な材料試験結果これは,材料の調達初期段階から追跡性と品質管理を保証します.
100% 超音波の欠陥検出
超音波試験 (UT) は,チタンフレンズの内部および表面の欠陥を検出するために使用される非破壊的な試験方法である.100% UTカバーは,すべてのフレンズが構造的整合性や性能を損なうような欠陥がないことを確認するために徹底的なテストを受けることを意味します.
水静止試験:
この試験では,チタンフレンズを水または他の液体で,事前に決定された圧力レベルまで圧縮する.漏れや変形なしに圧力を耐えることができるフレンズの能力を評価します指定された圧力値と安全要件を満たすことを保証する.
第三者による検査報告:
この報告書は,独立した第三者検査機関または機関によって作成され,チタンフレンズの品質を公正に評価します.適用基準の遵守を確認する製造者の品質保証プロセスに信頼性を与えます.
