プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001,CE,etc
モデル番号: 3方向チタンボールバルブ
支払及び船積みの言葉
最小注文数量: 1本
価格: 交渉可能
パッケージの詳細: パライウッドケースまたはパレット,またはあなたの要求に応じて
受渡し時間: 配達まで約5~14日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 月に5000枚
設計基準: |
API 6D,ASME B1634 |
圧力を指定する: |
クラス150 - 1500 |
材料: |
タイタン TA1 TA2 |
シートの材料: |
PTFE,RPTFE,PEEK,金属 |
アンチ静的: |
そうだ |
オペレーション: |
、電気手動、空気 |
操作方法: |
レーバー,ギア,アクチュエーター |
接続を終了する: |
フランジ,スレッド,溶接 |
サイズ: |
1/2インチ - 12インチ |
ボール素材: |
チタン |
設計基準: |
API 6D,ASME B1634 |
圧力を指定する: |
クラス150 - 1500 |
材料: |
タイタン TA1 TA2 |
シートの材料: |
PTFE,RPTFE,PEEK,金属 |
アンチ静的: |
そうだ |
オペレーション: |
、電気手動、空気 |
操作方法: |
レーバー,ギア,アクチュエーター |
接続を終了する: |
フランジ,スレッド,溶接 |
サイズ: |
1/2インチ - 12インチ |
ボール素材: |
チタン |

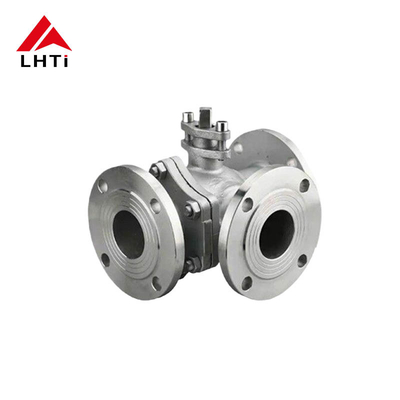

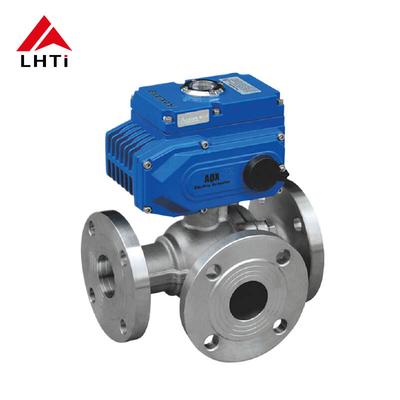

3方向ボールバルブチタン フルポートボールバルブTA1 TA2 水と電力アプリケーションにおけるフレンズ接続
製品紹介:
3方向チタンボールバルブ3つのポートで設計された特殊なタイプのボールバルブで,複数の方向に流体の流れを導くことができます.この バルブ の 構造 は,チタン の 優れた 特性 を 利用 し て 造ら れ まし た耐腐蝕性,強度,耐久性が高いアプリケーションに理想的です.下記は三方向チタンボールバルブの詳細な概要です.
3道チタンボールバルブの特徴:
耐腐食性:タイタンは海水,塩素,その他の攻撃的な化学物質による腐食に 優れた耐性を示しており,これらのバルブは厳しい環境に適しています.
高強度/重量比:タイタンは,比較的軽量でありながら高い強度を提供し,より重い材料で作られたものと比較して,バルブを操作し,インストールするのが容易になります.
温度容量:これらのバルブは高温条件下でうまく機能し,様々な産業用用途に適しています.
耐久性:タイタンの強さは長寿を保証し,頻繁な交換や保守の必要性を軽減します.
生物互換性生物組織や医薬品との接触が必要な用途では,チタンの生物互換性が有益である.
製品の技術仕様:
| 製品の技術仕様: | |
| 圧力を指定する: | クラス 150~600ポンド |
| 定数直径: | 1/2インチ - 10インチ |
| ドライブモード: | ハンドル,ワームギア,空気,水力,電気 |
| ボディ ボネット | TA1,TA2,TA10,Gr2,Gr3 |
| ボール: | TA1,TA2,TA10,Gr2,Gr3 |
| 幹: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| シールリング: | PTFE,RPTFE,PPL,PEEK |
| アメリカ標準型チタンボールバルブモデル: | Q41F-150Lb (ティ),Q41F-300Lb (ティ),Q41F-600Lb (ティ),Q341F-150Lb (ティ),Q341F-300Lb (ティ),Q341F-600Lb (ティ),Q341F-150Lb (A),Q341F-300Lb (A),Q341F-600Lb (A)) |
| 設計基準: | GB/T12237,API6D,ASME B1634 |
| 面対面の次元: | GB/T12221,API6D,ASME B1610 |
| フレンズ接続: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| 試験基準: | JB/T9092,GB/T13927,API6D,API598 |
3方向構成の種類:
3方向チタンボールバルブは,様々な流量制御ニーズに合わせて異なる構成で提供されています:
Tポート:
機能:この配置により,液体は2つの異なるポートを同時に通過し,バルブ内側には"T"形を形成します.
Lポート:
機能:この配置は,1つのポートから他の2つのポートのいずれかに流れを導いて,バルブ内側に"L"形を作り出す.
| 設計・試験 3 方向ボールバルブの国際規格 | |
| 設計基準 | BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| 検査・試験 標準 | BS EN ISO 12266-(BS 6755 -1) |
| フレンジからフレンジまでの距離 | Mfg 標準 |
| 接続を終了 | フランジェンドエンド ANSI B 165クラス150 / 300 |
| BS 10 表 D E F / H | |
| PN 6 / PN 10 / PN 16 PN 25 PN 40 | |
| DIN 標準 / JIS 標準 / IS 標準 | |
| ANSI B 1 に準拠する螺旋/螺紋端20.1 | |
| 製造サイズ範囲 | 1/2" (DN15) から 12 (DN300) - フランゲン端 |
| 1/2" ((DN15) から 3 ((DN80)) - 螺旋端 | |
| バルブの圧量 | PN 10 / PN 16 / PN 25 / PN 40 |
| バルブ操作 | 手動レバー / ワームギアアクチュエータ 操作 空気式回転四半期回転アクチュエータ / 電動アクチュエータ |
設置 と メンテナンス の 助言:
適正な調整を保証する:設置中に,すべてのポートが漏れを防止し,効率的な流量制御を確保するために正しく並べられていることを確認します.
互換性のあるシールを使用する:適用状況に応じて,取り扱われる液体と操作環境に合致するシールを選択します.
定期的な検査時折 磨損 や 損傷 の 兆候 を 確認 する こと に よっ て,最適 な 性能 を 保ち,バルブ の 寿命 を 延長 する こと が でき ます.
清潔さ医薬品や食品加工などの用途では,衛生基準を維持するために,バルブが定期的に清掃されることを確認します.
3道チタンボールバルブの用途:
化学・石油化学産業
流体分流と流流:三方向ボールバルブ複雑な化学反応プロセスに適した異なる化学物質の混合または分離を実現できる.
流れ方向の切り替え:生産プロセスでは,液体の流れ方向を迅速に変更することが必要であり,三方向ボールバルブが効果的に満たすことができます.
石油とガス
パイプラインシステム石油・ガスパイプラインシステムで,流体輸送経路を管理し,流体分割または合併操作を行うのに使用される.
設備の保守:設備のメンテナンスの際には,三方向ボールバルブが流体経路を切り替えて,システム全体の動作に影響されないようにします.
水処理:
水分配給:排水処理施設や水処理施設で使用され,水流の方向を制御し,異なる処理段階の間を切り替える.
フィルタリングシステム:フィルタリング・浄化システムでは,3方向ボールバルブを使用して,異なるフィルターの動作状態を切り替える.
食品・飲料産業
液体処理:飲料生産ラインや食品加工に使用され,液体の配送,混合,流通方向の切り替えを実現する.
清掃と消毒CIP (Clean-In-Place) システムでは,三方向のボールバルブが清掃および消毒液の流れを切り替えるのに役立ちます.
製薬産業
生産プロセス:薬剤生産において,液体の薬物の方向と混合を管理し,生産プロセスの正確性と衛生条件を保証するために使用されます.
実験室機器:液体サンプルの配送と取り扱いに使われます
HVAC (暖房,換気,エアコン) システム:
冷却・暖房システム:中央空調システムでは,冷却水と加熱水の流れ方向を切り替えてシステム温度を調節するために3方向ボールバルブを使用します.
エネルギー管理流れの方向を切り替えることで エネルギー利用効率を最適化し 運用コストを削減できます
