商品の詳細

Created with Pixso. 家へ Created with Pixso. 製品 Created with Pixso.
チタンボールバルブ
Created with Pixso.

電動チタンVポートボールバルブ Gr1 Gr2 8インチボールバルブ 水道用 150 DN 15-250

電動チタンVポートボールバルブ Gr1 Gr2 8インチボールバルブ 水道用 150 DN 15-250

ブランド名: LHTi
モデル番号: チタンボールバルブ Vポート
MOQ: 1本
価格: 交渉可能
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給能力: 月に5000枚
詳細情報
起源の場所:
バオジ,中国
証明:
ISO9001,CE,etc
設計基準:
API 6D,API 608,ASME B1634
モデル:
ボールバルブ
座席タイプ:
柔らかい座席、金属の座席
機体型:
フローティング トランニオン
オペレーション:
マニュアル、電気ギヤ、空気
材料:
チタン
操作方法:
レーバー,ギア,アクチュエーター
ボールタイプ:
フルポート,リダクティブポート
パッケージの詳細:
パライウッドケースまたはパレット,またはあなたの要求に応じて
供給の能力:
月に5000枚
ハイライト:

150級 チタンボールバルブ

,

DN 15-250 チタンボールバルブ

,

8インチチタンボールバルブ

製品説明

タイタン電気Vポートボールバルブ TA1 TA2 8インチボールバルブ 水道用 150 DN 15-250



製品説明:

チタン型Vポートボールバルブこの設計により,従来の電源と比べてより正確な流量制御が可能になります.ボールバルブこれらのバルブの構築にチタンを使用することで,特殊な耐腐蝕性があり,要求の高い産業用用途に適しています.

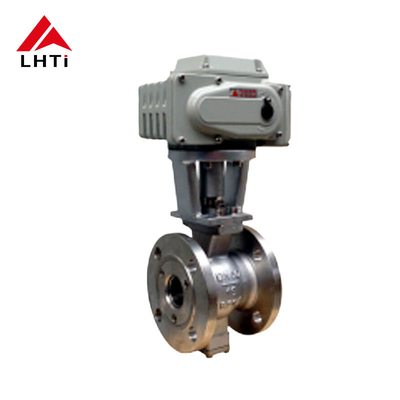

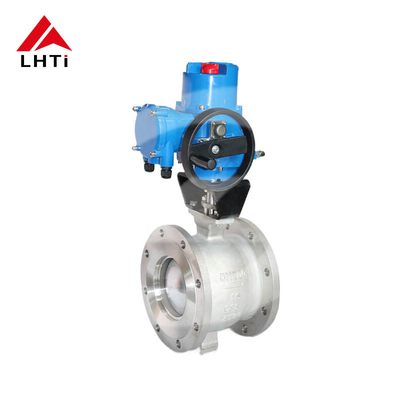

電動チタンVポートボールバルブ Gr1 Gr2 8インチボールバルブ 水道用 150 DN 15-250 0電動チタンVポートボールバルブ Gr1 Gr2 8インチボールバルブ 水道用 150 DN 15-250 1





製品の技術仕様:

製品の技術仕様:
圧力を指定する: PN1.6-4.0Mpa クラス150~300Lb
定数直径: DN25-DN350 1"〜14"
ドライブモード: ワームギア,空気,水力,電気
ボディ ボネット TA1,TA2,TA10,Gr2,Gr3
ボール: TA1,TA2,TA10,Gr2,Gr3
幹: TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5
シールリング: PTFE,RPTFE,PPL,PEEK
チタンボールバルブモデル: VQ647Y-16Ti,VQ647Y-25Ti,VQ647Y-40Ti,VQ647Y-150Lb ((Ti),VQ647Y-300Lb ((Ti),VQ647Y-16A,VQ647Y-25A,VQ647Y-40A,VQ647Y-150Lb ((A),VQ647Y-300Lb ((A),VQ947Y-16Ti,VQ947Y-25Ti,VQ947Y -40Ti,VQ947Y-150Lb ((Ti),VQ947Y-300Lb ((Ti)VQ947Y-16A,VQ947Y-25A,VQ947Y-40A,VQ947Y-150Lb (A),VQ947Y-300Lb (A)
設計基準: GB/T12237,ASME B16.34
面対面の次元: GB/T12221,API6D,ASME B1610
フレンズ接続: HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS
試験基準: JB/T9092,GB/T13927,API6D,API598







チタンVポートボールバルブの主な特徴と利点:

Vポート設計:V型ポートは精密な流量制御を可能にし,正確なスロットリングを必要とするアプリケーションに線形で安定した調節を提供します.



耐腐食性:耐久性と長寿性を保証します 耐久性や長寿性を保証します 耐久性や長寿性



高強度/重量比:タイタンの高強度と軽量性が相まって,より重い材料で作られたバルブと比較して,バルブが頑丈で,操作し,設置しやすくなっています.



温度容量: これらのバルブは極端な温度に耐えるため,高温と低温の両方で適用できます.



耐久性:タイタンの固有の強さは,長寿を保証し,保守と交換の頻度を減らす.



生物互換性バイオコンパティビリティの特性により,これらのバルブは,生物学的材料との接触が一般的である医薬品やバイオテクノロジーなどの産業で使用するのに理想的です.



維持費の削減:高耐腐蝕性と耐久性により,チタンVポートボールバルブは保守が頻度が低く,運用コストとダウンタイムは低くなっています.



動作が順調Vポート設計の精密エンジニアリングにより,スムーズかつ効率的な動作が保証され,全体的なプロセス制御と信頼性が向上します.



汎用性化学加工,石油とガス,発電など,様々な産業で幅広い用途に適しています.



強化された安全:タイタンの耐腐蝕性や高温性により,特に重大な環境や危険な環境では,運用安全性が向上します.







バルブサイズを計算する:

1Cv 値を決定する.

Cv (流量係数) は,弁の流量容量を示す重要なパラメータです.液体の流れ特性と望ましい動作条件に特化した式を用いて計算される.通常は,標準方程式や流量制御のサイズの設計のためのソフトウェアツールを使用します.

2熱化と流体特性

  • カビテーションチェック: 選択されたバルブがカビテーションを引き起こさずに圧力低下に対応できるようにする.これは,カビテーション問題を避けるためにFL値 (液体圧力回復因子) をチェックすることを含む.

  • 膨張因子:圧縮可能な液体については,バルブ全体における液体密度の変化を考慮して圧縮下降比因子を決定する.

3. 名目バルブサイズを選択

Cv値が計算されたら

  • Vポートボールバルブ:ポート開口の20%から80%の流量に対して必要なCvを提供するバルブを選択する.

  • 丸型ポートボールバルブ:ポート開口の30%から80%の流量に対してCv計算をサポートするバルブを選択する.

バルブメーカーの提供したCvチャートを参照して,計算されたCvに基づいて適切な名目型バルブサイズを選択します.

4バルブタイプと材料

  • バルブタイプ: フレンズ,スレッド,または溶接されたバルブ接続がアプリケーションおよびパイプシステムの設計に適しているか判断します.

  • 建築 材料: 乙酸 を 扱う 必要 を 考慮 し て,腐食 に 耐える タイタン や ステンレス スチール の よう な 材料 を 選び ます.流体と環境条件との互換性を確保する.

  • バルブシート: Vボール制御バルブアプリケーションでは,化学的耐性と密封能力が良いRTFE (強化テフロン) のバルブシートを考慮してください.

5. 動作装置の選択

  • アクチュエータを選択する: バルブタイプ (電気,空気,水力) とシステムの動作要件に基づいてアクチュエータを選択します.考慮すべき要因には,トルクまたは推力要件が含まれます制御メカニズム (オンオフまたはモジュレーション) と必要に応じて自動化システムとの互換性





チタンボールバルブの用途:

チタン製のボールバルブ様々な産業分野における幅広い用途があり,主に以下の側面を含みます.



化学産業タイタン材料の優れた耐腐蝕性によりチタンボールバルブ化学生産過程で一般的に使用され,酸や塩基溶液,酸化物などの腐食媒体を扱う.



石油・天然ガス産業:チタン製のボールバルブ石油と天然ガスの採掘,輸送,加工において重要な役割を果たします. 液体の流れと圧力を制御するために使用されます.システムの安全で安定した運用を保証する.



海洋工学 チタン製のボールバルブ海水による腐食耐性が高く,海底パイプラインやオフショアプラットフォームの流体制御システムなど,海洋工学アプリケーションで広く使用されています.



航空宇宙分野: チタン製のボールバルブ航空宇宙用水力システムや燃料システムなどで広く使用されている.これは航空機の要求を満たす軽量で高強度な特性による.



食品・製薬産業チタン材料は無毒で 食品や医薬品を汚染しないのでチタンボールバルブ食品加工や製薬産業の流体制御システムでよく使われます
