温度適用 ASTM B338 9級 鋳造・プレスまたは機械加工によるチタン管

熱交換器におけるチタン管の導入

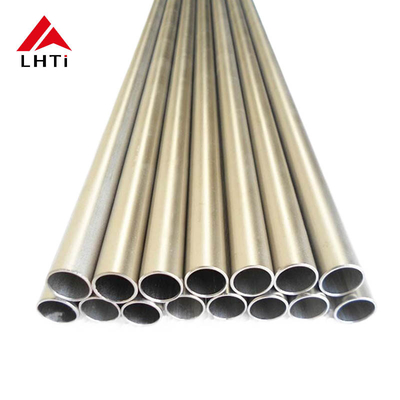

熱交換器は,二つ以上の流体間を混ぜることなく熱を伝送することで,様々な産業プロセスにおいて重要な役割を果たします.タイタンは特異な特性で 注目されています19mmのチタンパイプは,強度,軽量性,耐腐蝕性のユニークなバランスを提供し,熱交換器のアプリケーションに理想的な選択になります.この 記事 は,その 利点 を 調べる19mmチタンパイプを熱交換器で様々な用途に使用する.

19mm チタンパイプ の 利点

熱交換器に19mmのチタンパイプを使用する主な利点の1つは,その顕著な耐腐蝕性です.タイタンは穴と裂け目の腐食に強い耐性があります化学処理や海水での使用など,特に攻撃的な環境では,この特性により,熱交換器の寿命が長くなります.メンテナンスコストとダウンタイムの削減産業環境において重要な要因です

また,タイタンパイプの重要な利点は軽量性である.不oxidable steelより約40%軽く,19mmタイタンパイプは安装と輸送を容易にする.この減重は,構造的支援が懸念される産業において特に有益である.さらに,より軽い重量は,輸送と設置の際に全体的なエネルギー節約に貢献します.熱交換器におけるチタンの使用のコスト効率の向上.

熱伝導性は 交換器の性能にも重要な要素です 銅のような材料と比較して タイタンは最強の伝導体ではありませんがその熱伝導性は,多くの用途にまだ十分ですさらに,タイタンパイプにしばしば使用される19mm直径と螺旋式設計の組み合わせにより,熱伝達の効率が向上します.この性能向上は,エネルギー消費を削減し,運用効率を向上させる現代の熱交換器の設計に賢明な選択となります

2級5級チタンパイプの主要特性

グレード2とグレード5のチタンは,最も一般的に使用されるチタンの合金のうちの2つで,それぞれが異なる用途に適した異なる特性を有します.

2級チタン (商業的に純粋なチタン)

2級チタンは,しばしばCP Ti Grade 2または商業的に純粋なチタンのように言及されています.それは優れた耐腐蝕性を提供しているため,最も広く使用されるチタンのグレードの一つです.良い強さ溶接しやすさ

1化学成分

• チタン (Ti): ~99%
• 酸素,炭素,窒素,水素,鉄の少量
• グレード2チタンは,基本的に純チタンで合金元素が少ないため,腐食耐性のある用途に最適です.

2メカニカルプロパティ

• 張力強度: 約345~450 MPa (50~65 ksi)
• 性能強度:約275 MPa (40 ksi)
• 伸縮: 20~30%
  • これは,柔軟性が重要な様々な用途に簡単に形作れ,適しているため,良い柔らか性を与えます.
• 弾性モジュール: ~105 GPa (15.2m psi)

3耐腐食性

• 海水,塩化物,酸,酸化剤を含む様々な腐食性環境に対する優れた耐性.
• 穴,裂け目腐食,ストレスの腐食に耐える
• 化学加工や腐食性物質への曝露が一般的である海洋用途で使用される.

4溶接可能性

• TIG (タングステン惰性ガス) やMIG (金属惰性ガス) 溶接などのプロセスで優れた溶接性があります.
• 機械的性質を損なうことなく,既得状態と焼却状態の両方で溶接することができます.

5耐熱性

• 400°C (752°F) までの温度の適度に対応する.
• 5級のチタン合金ほど 耐熱ではありません

6密度

• 密度: ~4.51 g/cm3 (4510 kg/m3)
  • より合金型チタンよりわずかに密度が高いが,鋼に比べて比較的軽い.

5級チタン (Ti-6Al-4V)

Ti-6Al-4Vとしても知られるグレード5チタンは,アルファβ合金で,6%のアルミと4%のバナディウムを含有する.高強度,軽量,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能,高性能.優れた耐磨性と耐腐蝕性.

1化学成分

• チタン (Ti): バランス (約90%)
• アルミニウム (Al): 6%
• バナジウム (V): 4%
• 鉄 (Fe),酸素 (O),炭素 (C) は微量に含まれています

2メカニカルプロパティ

• 張力強度: 約895~1,200 MPa (130~175 ksi)
  • 2級チタンよりはるかに高いため 高圧の用途に適しています
• 性能強度:約828 MPa (120 ksi)
  • グレード2より高い強度で,より強い強度/重量比を必要とする構造用用途に適しています.
• 伸縮: 10~15%
• 弾性モジュール: ~110 GPa (16m psi)

3耐腐食性

• 海水,塩化物,硫酸,酸を含む幅広い環境に対する良好な耐腐蝕性.
• 耐腐食性としては グレード2に比べてもよいが 侵食性のある環境では 耐腐食性が少し低いアルミやバナジウムなどの合金元素の存在により塩化物豊富な環境.

4溶接可能性

• 溶接能力は良好ですが,より強い強度と合金含有量により,グレード2と比較してより注意が必要です.
• 一般的な溶接プロセスには,TIG,MIG,EB (電子束) の溶接が含まれます.
• 適正な熱処理と溶接手順は,強度と機械的性質を維持するために重要です.

5耐熱性

• グレード2よりも高い温度で動作し,最大連続動作温度が400~600°C (752~1112°F) 程度である.
• 熱安定性が良し,温度の高い熱循環に耐える.

6密度

• 密度: ~4.43 g/cm3 (4430 kg/m3)
  • ほとんどの鋼合金よりも軽いため,重量削減が重要な航空宇宙および自動車アプリケーションで広く使用されています.

19mmチタンパイプの製造プロセス

19mmチタンパイプの製造には,高品質と性能を保証するいくつかの高度な技術が含まれます.通常は真空弧の再溶融のようなプロセスを経験したインゴットの形で,望ましい材料の性質を達成するためにこの最初のステップは,特に航空宇宙や化学加工などの分野において,厳格な産業基準を満たすパイプを生産するために不可欠です.

原材料が準備されたら,チタンは圧縮やロールなどのプロセスを経て,チューブ状の形を作ります.19mmの特異直径は,材料の構造的整合性を維持する正確な加工技術によって達成されます製造後プロセスは,機械的特性を向上させ,運用条件下での耐久性を確保するために不可欠な内部ストレスを軽減するために熱処理を含む場合があります.

熱交換器用チタン管の組み立てには,溶接が重要な役割を果たす. 強い,欠陥のない関節を生産する能力のために,ガスウルフスタン弧溶接 (GTAW) が一般的に使用されている.この方法は,チタンの腐食耐性を維持するために特に重要です.環境に害を及ぼす脆弱な点を生み出す可能性があるため,不具合の溶接により,破壊的でない試験と寸法検査を含む厳格な品質管理措置最終製品がすべての仕様に準拠することを確保するために実施されている.

ASTM B338は,特に航空宇宙,化学加工,海洋産業の様々な用途のためのシームレスおよび溶接されたチタン管およびパイプをカバーする標準仕様である.ASTMB338チタン管の簡潔な紹介です:

ASTM B338の概要

1. 適用範囲

   • ASTM B338は,商業的に純粋なチタンおよびチタン合金を含む様々なグレードのチタンチューブに関する要件を規定する.チューブはシームレスまたは溶接されてもよい.高性能環境での使用のために設計されています.

2. 材料のグレード:

   • 一般的なグレードには,CP (商業的に純粋) 類チタン (グレード1〜グレード4) と合金類 (例えば,グレード5,Ti-6Al-4V) が含まれます.各グレードは強度,柔性,耐性などの異なる特性を持っています.耐腐食性.

3. 応用:

   • この仕様は主に,高度な強度/重量比と優れた耐腐蝕性を要求する産業,例えば航空宇宙,化学加工,海洋工学,医療用.

4. 製造プロセス:

   • 熱加工,冷加工,熱処理などのプロセスで製造され,特定の機械特性と寸法を満たします.また,品質保証の検査を受けることもできます..

5. 基準と試験:

   • ASTM B338では,機械的特性,耐腐蝕性,および寸法を試験するための要件を概要し,チューブが性能と安全性に関する業界基準を満たしていることを保証します.

6. 仕様:

   • この規格は,管の寸法,壁厚さ,許容量,表面仕上げに関する詳細な要件を提供し,意図されたアプリケーションの厳格な要求を満たすことを保証します.

ASTM B338 チタンチューブの利点

• 腐食耐性:海水や酸性を含むさまざまな腐食性環境に対する優れた耐性.
• 軽量:鋼に比べて密度が低く,重量削減が重要なアプリケーションに適しています.
• 耐久性: 強い張力と疲労耐性があり,厳しい用途に最適です.
• 生物相容性: 身体組織に悪影響を及ぼさないため,医療用途に適しています.

ASTMB338チタンチューブの主要特性:

ASTM B338仕様では,チタン管のいくつかの重要な性質を強調し,さまざまな用途での性能に貢献しています.以下の主な特性:

1メカニカルプロパティ

• 張力強度: ASTM B338 型チタン管は,高張力強さを示し,変形することなく,大きなストレスを耐えることができます.商業的に純粋なチタン (1級と2級) は,典型的には240〜450MPaの張力強度を有する.Ti-6Al-4Vのようなチタン合金では 900 MPaを超えます
• 性能強度: 性能強度は,恒久的な変形が起こる前に適用できる最大ストレスを示します.商業的に純粋なチタンは,性能強度が170〜350MPa,Ti-6Al-4Vのようなチタン合金には,より高い強度がある負荷を背負う用途の適性を向上させる.
• 伸縮性:この性質は,材料の柔らかさを反映し,破裂する前にどの程度伸縮できるかを示します.ASTM B338管は一般的に良好な伸縮性 (約20%以上) を示します.形状と形状が必要とするアプリケーションにとって非常に重要です.

2耐腐食性

• 特殊な耐性:商業的に純粋なチタンは,特に海水,酸性状態,酸化媒介などの攻撃的な環境では腐食に強く抵抗する.これは,海洋および化学加工アプリケーションに理想的です.

3軽量な性質

• 密度:チタンは鉄鋼より約45%軽く,重量削減が不可欠なアプリケーションに大きく有利です.この 軽量 な 特性 に よっ て,強さ を 犠牲 に し ない より 効率 的 な 構造 の 設計 が でき ます特に航空宇宙および高性能自動車の用途において

4疲労耐性

• 耐久性:チタン合金には優れた耐疲労性があり,周期的な負荷適用に適しています.例えば,時間とともに重複したストレスが発生する航空宇宙部品の場合.

5. 熱特性

• 高温性能:チタンは高温でも強さと整合性を維持し,自動車や航空宇宙の排気システムなどの用途に適しています.

6生物互換性

• 医療用: 商業的に純粋なチタニウムの生物互換性性により,医療インプラントや装置のための優れた選択となり,人体における有害反応のリスクを最小限に抑える.

概要

耐腐蝕性があり 軽量で耐久性は,ASTM B338チタンチューブを非常に汎用的で,幅広い要求に応用するのに適しています.これらの特性により,特に従来の材料が故障する環境では,効率的な設計と性能が保証されます.

熱交換器における19mmチタンパイプの用途

19mmチタンパイプの汎用性により,様々な産業の熱交換器で様々な用途に適しています.これらのパイプは腐食性物質を処理するシステムで頻繁に使用されています構造的整合性を保ちながら 厳しい化学物質に耐える能力は 信頼性の高い動作を保証し 機器の故障リスクを最小限に抑える.

食品 ・ 飲料 業界 で は,衛生 を 保ち,汚染 を 防ぐ こと が 極めて 重要 です.タイタンの非反応性により,19mmパイプは,パステリゼーションと滅菌プロセスで使用するために優れた選択になりますこれらのパイプは,有害物質が製品に浸透しないようにすることで,企業に厳格な安全規制を遵守するのを助け,消費者の健康を保護し,製品の品質を維持します.

薬剤産業も19mmチタンパイプの適用から大きな利益を得ています.ワクチンの生産などの正確な温度制御を必要とするプロセスでは,これらのパイプは,敏感な化合物の整合性を損なうことなく,一貫した熱性能を提供します.バイオ互換性と耐腐蝕性により,純度と安全性の維持が不可欠なアプリケーションで好ましい選択になります.

チタン・シームレス・パイプ技術における将来の動向

産業が進化し続けるにつれて,熱交換器のタイタンシームレスパイプの需要は増加すると予想されます.現在進行中の研究開発は,チタン合金の性能向上に焦点を当てています.製造技術における革新,例えば添加物製造,また,特定のアプリケーション要件を満たす複雑な幾何学や設計を製造するための新しい道を開いていますこれらの進歩は,様々な産業でタイタンシームレスパイプの採用を増加させる可能性があります.

材料の選択において 持続可能性は重要な要因となりつつあり,タイタンのリサイクル可能性は,現代の応用において その魅力に貢献しています.産業が環境への影響を減らすために努力している間に,チタンのような耐久性のあるリサイクル可能な材料の使用がますます重要になります.将来の開発はチタンのリサイクルプロセスを改善することに焦点を当てます.熱交換器やその他の重要な用途の持続可能な選択肢であることを確保する.

デジタル化とスマートテクノロジーは 熱交換器の設計と監視にも 革命をもたらしますセンサーとリアルタイムモニタリングシステムをチタンシームレスパイプ設計に統合することで,時間の経過とともに性能と状態について貴重な洞察が得られるこのような進歩は,運用効率を向上させるだけでなく,予測的な保守戦略も可能にし,最終的には運用コストを削減し,信頼性を向上させる.
