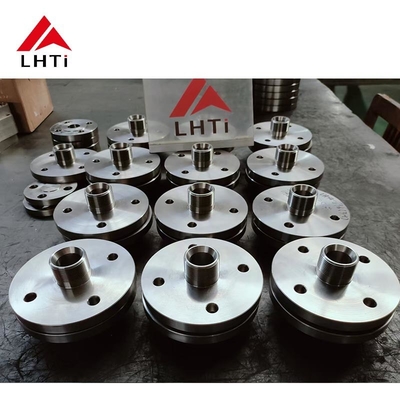

製品紹介 EN1092-01 チタンプレートフレンズ

タイタン合金から製造されたチタンフレンズは 卓越した耐腐蝕性で知られています高強度/重量比化学腐食が懸念される厳しい環境で優れているため,石油,化学加工,材料の性能が堅牢である他の材料.

耐腐蝕性があるため 耐久性や信頼性が高いタイタンのフレンジは,疲労耐性やクレイプ耐性も優れたものである.機械加工と設置の容易さにより,より魅力的になります.様々な産業用アプリケーションのための実用的なソリューションを提供.

EN1092-01規格は,工業用パイプシステムの重要な部品であるチタンプレートフレンズを含む様々なタイプのフレンズを網羅しています.この規格では,材料ヨーロッパのパイプシステム内のフレンズに関する技術要件.チタンプレートフレンズは,高揚面 (RF) や平面面 (FF) を有する平らな円盤である.密封面の需要に基づいて選択管,バルブ,ポンプ,その他の機器を接続して統合管道システムを形成する.タイタンの優れた耐腐蝕性により,これらのフレンズは,海洋および化学産業などの腐食性のある環境での適用に理想的です. 耐久性/重量比と高温および冷凍性アプリケーションの両方に適性のために評価されています. 異なるパイプ直径に対応するさまざまなサイズで利用できます.このフレンズはPN 6などの圧力基準に準拠しますPN10,PN16,PN25,PN40とPN63で,さまざまな産業の運用要件を満たしています.

タイタン合金から製造されたチタンフレンズは 卓越した耐腐蝕性で知られています高強度/重量比化学腐食が懸念される厳しい環境で優れているため,石油,化学加工,材料の性能が堅牢である他の材料

チタンプレートフレンジの異なる顔タイプ:

振動面 (RF) フレンズ:

1. デザイン:

   • 浮き面:浮き面フレンジは,パイプ直径よりわずかに大きい穴の周りに小部分を掘り起こします.これはフレンジの表面の上にリッジ (または浮き面) を創ります.
   • 密封面: 表面を上げると,密封板が固定されている主な密封面として機能します.ペアリングフレンズに圧縮されたとき,密封がしっかりと保たれます.

2. 利点:

   • 強化されたシール: 上げられた顔デザインは,シールの有効性を向上させ,小規模な領域にシール圧縮を集中させる.
   • 保護: 上げられた顔面は,操作および設置中に損傷からフレンズ表面を保護するのに役立ちます.

3. 応用:

   • 共通: 高い面のフレンズは,信頼性があり漏れのない密封が不可欠な標準的な産業用アプリケーションでより一般的です.
   • 圧力評価: 高圧の適用に適しており,上向きの表面によりガシケットの圧縮が改善されます.

フラットフェイス (FF) フレンズ:

1. デザイン:

   • 滑らかな表面:フラット・フェイス・フレンジは,穴の周りに突出物や上昇した領域がない平らまたは滑らかな表面を有する.
   • 密封面:密封は,密封板をフラングの平面に直接置くことで達成される.

2. 利点:

   • フラット・フェイス・フレンジは,組み立て中に順番に並べられるのが簡単です.
   • 空間節約: ストレートな設置では有利である可能性のある,リエーゼッド・フェイス・フレンズと比較して,スペースが少なくなります.

3. 応用:

   • 特殊:フラットフェイスフレンズは,密封要件がより厳格でない低圧および非重要なアプリケーションで使用されます.
   • 特殊パスケット: 適切な密封を確保するために,フラングの全面を覆う特殊パスケット (全面パスケットなど) が必要である場合があります.

顔が高くて 顔が平らか

• 圧力と密封の要件: 信頼性の高い密封が不可欠な高圧アプリケーションでは,高圧用フレンジが好ましい.平面フレンジは,低圧アプリケーションまたはスペースの制約が懸念されている場合に適しています.

• 密封板の選択:密封板の選択 (リング型または全面型など) は,フレンズ面型 (RFまたはFF) と密封完全性に関するアプリケーション要件に依存する.

EN1092-01 タイタンのスリップオンフレンズの主要特徴

EN1092-01チタンスリップオンフレンジは,様々な産業用用パイプの接続に使用されるフレンジの一種である.これはEN 1092-1規格に従って製造されている.ヨーロッパで使用されるフレンズの要件を定義するタイタン材料は高強度,優れた耐腐蝕性,軽量性などの特性を備えており,要求の高い環境に最適です.このフレンズタイプの主な特徴は以下のとおりです:

1材料の組成

• タイタングレード:通常,グレード2タイタン (CP-Ti) またはグレード5タイタン (Ti-6Al-4V) から作られ,高強度と耐腐蝕性があります.
• 腐食耐性:チタンは,海水,酸,アルカリを含む腐食性環境に非常に耐性があり,化学加工,海洋,航空宇宙などの産業に理想的です.

2デザイン

• スリップオンデザイン: スリップオンフレンジは,溶接の前にパイプをフレンジに挿入することを可能にします.このデザインは,簡単にインストールされ,接続の複雑さを軽減します.管の先端の特別な準備の必要性をなくす.
• 溶接接続: 管の内側と外側の両方がフレンズに溶接され,安全な接続を保証し,システム内の圧力や機械的ストレスを抵抗するのに役立ちます.
• 標準寸法: フレンジは,EN1092-1規格に従って設計され,他のヨーロッパのパイプシステムコンポーネントと互換性を確保し,特定の圧力クラス (e.g.,PN10,PN16,PN40,PN100) ともなる.

3圧力と温度評価

• タイタンのスリップ・オン・フレンズの圧力は,一般的にEN1092-1規格で定義された標準圧力クラスに該当します.これらのフレンズは,異なる圧力を有します.複数の用途に適している低気圧から中気圧まで
• 耐熱性:チタンは高温と低温の両方で強度と性能を維持し,極端な温度にさらされたシステムに適しています.化学工場原子力発電所,海洋環境).

4軽量

• タイタンは鉄鋼や他の伝統的な材料よりも著しく軽いので,特に大規模プロジェクトでは取り扱い,設置,輸送が容易になります.これは航空宇宙に特に有益です減量が極めて重要な産業です.

5耐久性と長寿

• 耐腐蝕性があるため 耐久性も保たれる頻繁な保守や交換の必要性を減らす.
• タイタンの侵食,穴,裂け目の腐食に対する耐性は,伝統的な材料が早めに失敗する海水や化学プラントのアプリケーションにおいて特に重要です.

6精密製造と基準の遵守

• フレンズは,EN1092-1規格で定義された厳格な許容量に従って製造されています.管道システムにおける安全で信頼性の高い性能のために必要な寸法と圧力を満たすことを保証する.
• ボルトホール: プリブローリングされたボルトホールが EN 1092規格に準拠し,マッピングフレンズまたはコンポーネントとの正しいアライナメントを保証します.

7汎用性

• タイタンのスリップ・オン・フレンズは,様々な産業や用途に適しています.
  • 化学処理: 攻撃的な化学物質を輸送するパイプ用.
  • 海洋: 海水 の 腐食 に 耐える 性能 に よっ て,この フレンズ は 海上 や 海上 の パイプ システム に 用い られる の に 理想 的 です.
  • 航空宇宙: 軽量で強度が高いため,航空機の燃料や冷却システムに使えます
  • 発電:冷却回路や熱交換機などの高圧および高温システムで使用されます.

8安全性

• タイタンのストレスや破裂に対する耐性は,特にフレンズの故障が深刻な結果をもたらす重要なアプリケーションにおいて,パイプシステムの全体的な安全性を向上させます.原子力発電などの産業において特に重要になります化学,石油化学

EN1092-01 タイタンのスリップオンフレンズの利点

• 腐食 耐性: 酸,海水,塩水 を 含め,多くの腐食 化学物質 に 優れた 耐性 を 備える.
• 軽量:チタンフレンジは,ステンレス鋼や炭素鋼の代替品よりもはるかに軽いので,輸送と設置が容易です.
• 費用対効果の高い設置:スリップオン設計により,設置の複雑性と時間が短縮され,全体的なプロジェクトコストが削減されます.
• 耐久性:チタニウムが裂け目,穴,侵食に耐える能力は,これらのフレンズが腐食性のある環境で長く持続することを意味し,ダウンタイムと保守コストを削減します.
• 汎用性:これらのフレンズは,化学および石油化学から航空宇宙および海洋まで,様々な産業で使用され,パイプシステムに幅広いソリューションを提供します.
• 高性能: フレンズは高圧と高温に耐えることができ,低圧と高圧の両方のシステムに適しています.

タイタンプレート スリップ・オン・フレンズの利点:

タイタンプレートスリップオンフレンズは,タイタンの性質が有利である様々な産業用用途に適しているいくつかの利点があります.以下にはいくつかの主要な利点があります.

腐食耐性:チタンは,海水,酸,塩化物を含む幅広い攻撃的な環境での腐食に非常に耐性があります.この特性により,タイタン・スリップ・オン・フレンズは,腐食が懸念されるアプリケーションに理想的です.海洋環境,化学加工,海上石油プラットフォームなど

高強度/重量比:チタン は,他の金属 の ほとんど に 優れている,優れた強度/重量比 で 知られています.この特徴は,チタンスリップフレンズが強い軽量で耐久性のある接続です 特に重量削減が重要な航空宇宙アプリケーションや産業に有益です

生物互換性:チタンは生物互換性があり,無毒で,医療機器,医薬品生産,食品の純度と安全性が不可欠である場合.

高温耐性:チタンは,グレードに応じて,高温600°C (1112°F) まで,強度と耐腐蝕性を維持します.この特性により,チタン・スリップ・オン・フレンズは,熱交換器や化学反応器などの高温アプリケーションに適しています.

製造の容易さ:チタンは簡単に機械加工,溶接,形成され,スリップオンフレンズの複雑な形状と構成が可能になります.製造におけるこの柔軟性は,特定のプロジェクト要件にカスタマイズと適応を容易にする.

長生きと耐久性:チタンは長期にわたる耐久性と耐久性で知られています要求の高い産業環境におけるスリップ・オン・フレンズの信頼性の高い性能と延長寿命を確保する.
