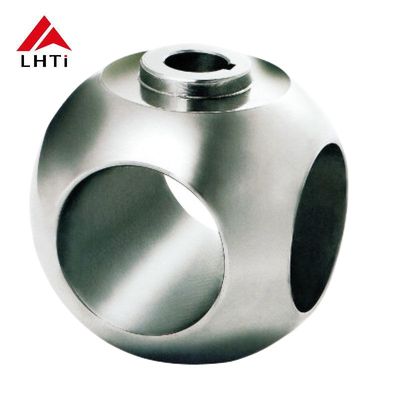

タイタンボール ASTM B863 高強度 Gr5 タイタンボール 固体チタンボール 12mm 水道管理用ボール

タイタンボール導入:

タイタンボールとは,主にチタンまたはチタン合金から作られた球状の金属部品である.厳格な基準に準拠して精密に設計され,チタニウムのユニークな特性により,幅広い産業で応用されています.

チタンボールグレード5 (チタン6アル4V (チタン6アルミ4バナジウム)) は,最も広く使用されているチタン合金の一つである.強度,軽量性,耐久性,軽量性などの優れた組み合わせで知られています.耐腐食性精密な用途で追加的な利点を提供しながら,ボールに作られた場合も,これらの特性を維持します.例えば,ボールベアリングバルブ座席,その他の機械部品

ティタンボールグレード5 (Ti-6Al-4V) の主要特性:

1. 構成:

   • チタン (Ti): 90%
   • アルミニウム (Al): 6%
   • バナジウム (V): 4%

   この特殊な合金組成により,グレード5チタンは,チタンの軽量性とアルミニウムとバナジウムの強度が結合してユニークな特性を持つ.

2. 高強度:
   5級チタンボールには 印象的な強度/重量比があります 純チタンよりはるかに強い合金で 900 MPa (130,000 psi) の強さがあります航空宇宙や工業機器などの高ストレス用途に適している.

3. 軽量: タイタン は 鉄鋼 や 他の 金属 より 軽い もの で ある の で,タイタン グレード 5 の ボール は,航空宇宙 機器 や 高性能 機械 の よう な 重量 が 決定 的 な 要因 で ある 場合 に 理想 的 です.

4. 耐腐食性:
   他のチタン合金と同様に,グレード5のチタンは,海水,酸,および多くの化学物質などの厳しい環境でも腐食に強く抵抗します.これは,海軍のために適したチタングレード5ボールを作ります医療用および化学加工用.

5. 生物互換性
   タイタンは生物互換性があり,無毒で人体に害がない.グレード5のチタンは,インプラントや義肢などの医療用に使用されることが多い.生物学的組織と直接接触している場合.

6. 耐熱性:
   5級チタンは強度や整合性を失わずに高温 (最大600°Cまたは1100°F) に耐える.これは航空宇宙用途にとって特に重要です.部品が高熱にさらされている場合.

7. 耐磨性:
   グレード5チタンの硬さは,着用耐性が優れているため,ベアリングやバルブシートなどの頻繁な動きや摩擦を経験する部品には不可欠です.

8. 非磁性:チタンは本質的に非磁性であり,医療機器や電子部品などの特定の精密アプリケーションで重要な性質である可能性があります.

グレード2とグレード5の違い

グレード2とグレード5のチタンは,異なる組成と特性を持つ2つの異なる合金で,その特異的な強度と特性に基づいて異なる用途に適しています.

2級チタン:

構成:

2級チタンは合金なしで,主にチタン (約99.2%) と酸素,窒素,炭素,鉄などの他の元素の微量で構成されている.

属性:

耐久性: グレード 2 のチタンは,低合金鋼と比べると,適度な耐久性があります.グレード 5 と比べると,比較的柔らかく,より柔らかいものです.

耐腐蝕性:他のチタン合金と同じく,酸化や軽く減少する環境における優れた耐腐蝕性.

溶接可能性:グレード2チタンは簡単に溶接可能であり,形状化可能であり,製造の容易さが重要な幅広い用途に適しています.

応用: 化学加工,海洋環境,および医療インプラントなどの産業用アプリケーションで一般的に使用され,その耐腐蝕性および生物互換性が有益である.

5級チタン (Ti-6Al-4V):

構成:

5級チタンとは,チタン (約90%),アルミ (6%),バナジウム (4%) で構成される合金である.時には少量の鉄と酸素も含まれている.

属性:

耐久性: 5 級 チタンは 2 級 より 大きく 耐久性 が 高く 耐張性 と 収力 性 が 高く 耐久性 と 重量 の 比 が 優れている.航空宇宙と高性能アプリケーションに最適化.

耐腐蝕性:グレード2と同様に,グレード5のチタンは,特に海洋および化学環境では,優れた耐腐蝕性を示しています.

耐熱性: グレード5のチタンは,高温で機械的特性を維持できるように熱耐性がある.

応用:航空機構造,エンジン部品,高強度,軽量,疲労耐性が不可欠な重要な部品などの航空宇宙部品に広く使用されています.

主要な違い

耐性: グレード5チタン (Ti-6Al-4V) は,グレード2チタンよりも強く耐久性があり,より高い機械性能を必要とするアプリケーションに適しています.

合金組成:グレード5は強度と耐熱性を高める合金元素 (アルミとバナジウム) を含んでいるが,グレード2は純粋なチタン級である.

適用:グレード2は,腐食耐性および形容性が優先される一般的産業,化学および医療アプリケーションで使用されます.グレード5は,航空宇宙,海洋,耐久性と重量削減が重要な高性能エンジニアリングアプリケーション.

チタンボール の 用途:

航空宇宙

コンポーネント: 軽量性と高強度/重量比のため,バルブ,コネクタ,ジロスコップに使用されます.

利点: 構造的整合性を損なうことなく,総重量を減らすことで,航空機の燃料効率と安全性を向上させる.

医療技術

インプラント:チタンボールは,ヒップと膝の置換器などの医療インプラントに使用されます.

生物相容性:人体との相容性を確保し,拒絶または有害反応のリスクを最小限に抑える.

化学加工

耐腐食性:腐食性化学物質や酸を処理する機器において不可欠です.

耐久性: 厳しい化学環境で 運用の整合性と耐久性を維持する.

スポーツ用機器

性能向上: 軽量化による性能向上のためにゴルフクラブや自転車フレームで使用される.

精密機械

ローヤリングと計器: ローヤリングと計器のための精密機械に使用される.

信頼性: 高強度と耐久性により正確性と信頼性を保証します.

異なるタイプのチタンボール:

チタンボールには,主に使用された特定のチタン合金と使用された製造プロセスによって異なる種類があります.以下にはいくつかの一般的な種類とバリエーションがあります:

純チタンボール:

グレード1チタンボール (Ti-Gr.1):商業的に純粋なチタンで製造され,腐食耐性と形容性が優れている.

グレード2チタンボール (Ti-Gr.2): グレード1に似ているが,酸素と鉄分量が少ないため,強度が少し高い.

チタン合金ボール:

グレード5チタンボール (Ti-6Al-4V):最も広く使用されているチタン合金で,チタンと6%のアルミと4%のバナジウムを組み合わせています.高強度,良好な耐腐蝕性,熱耐性があります.

グレード23のチタンボール (Ti-6Al-4V ELI): グレード5のチタンの変種で,インタースティシャル要素 (ELI) が非常に低い.骨折強度と生物互換性の向上により,生物医学用用途に適している.

他のチタン合金:ボールも他のチタン合金から作れる.例えばグレード7 (Ti-Gr.7),グレード9 (Ti-Gr.9),グレード12 (Ti-Gr.12),耐腐食性向上など 特定の組み合わせを 提供しています溶接しやすさ 機械的強度

精密タイタンボール:

高度な精度を要求するアプリケーション,例えば航空宇宙用ベアリング,バルブ,楽器のための非常に狭い許容量で製造される.

これらのボールには,精密な寸法精度と表面仕上げを達成するために,特殊な加工,磨き,またはラッピングプロセスがあります.

医療用タイタンボール:

生物互換性のあるチタン合金 (Ti-6Al-4V ELI) から製造され,医療インプラント,義肢,外科用機器に使用される.

これらのボールは 生物互換性や耐久性に関する 医療機器の厳格な基準を満たすために 慎重に製造されています

オーダーメイドタイタンボール:

設計および製造は,サイズ,合金組成,表面仕上げ,性能特性に関する顧客の特定の要求を満たす.

カスタム製のチタンボールには,ユニークな産業用または研究用アプリケーションに合わせた追加のツールと製造プロセスが含まれます.

製品仕様:

サイズ範囲:NPS 2-12 (DN50-300)

これは,2インチから12インチまでの名前のパイプサイズ範囲を示し,約DN50からDN300までのメトリックサイズに対応します.

定位圧力:クラス150〜600 (PN16〜100)

製品が対応できる気圧を指定します.

クラス150:最大285psi (19.6bar) の圧力に対応する.

クラス300: 720 psi (49.6 bar) までの圧力に適しています.

クラス600:最大1440psi (99.2bar) の圧力に対応する.

PN16-PN100: メトリックシステムにおける圧力評価値に対応し,16bar (232psi) から100bar (1450psi) までです.

賢明な水管理における将来の傾向:

自動化チタンボールバルブの役割は 賢明な水管理システムにおいて 大きく拡大する見通しです都市や産業が 物事のインターネット (IoT) テクノロジーをますます採用するにつれ,先進的なセンサーと分析の統合により,さらに高いレベルの自動化と最適化が可能になります.この開発により,水分配給と管理をより正確に制御できる持続可能な取り組みをさらに強化する.

さらに,材料科学の進歩により,性能特性が向上した新しいチタン合金の開発が可能になる.耐磨性や高熱安定性などこれらの革新は,より厳しい環境でもチタンボールバルブの適用性を高め,スマートな水管理アプリケーションでの使用をさらに拡大する可能性があります.

持続可能性は,水資源管理システムの進化の推進力であり続けるでしょう.世界の水不足の問題がますます迫り来るにつれて,効率的で信頼性の高い,環境に優しい解決策が自動化チタンボールバルブは 長い寿命と最小限のメンテナンスの必要性により,様々なセクターで持続可能な慣行を支援する上で重要な役割を果たします

結論は

自動化チタンボールバルブは 耐久性,効率性,信頼性の組み合わせを 提供するスマート水管理システムにおける 重要な進歩を表しています特殊な特性により,市用水供給から農業灌輸,産業プロセスまで,あらゆる用途に最適です.自動化技術を統合することで,これらのバルブは水資源を効果的に監視し制御する能力を向上させ,持続可能な水管理実践に貢献します.

初期費用やインフラストラクチャの互換性などの課題が解決されるにつれて,自動化チタンボールバルブの採用は増加すると予想される.テクノロジーと材料の将来的な動向は,その能力をさらに強化しますより効率的で持続可能な水資源管理の解決策を模索する上で重要な要素として位置づけます自動化チタンボールバルブをスマートな水管理システムに統合することで 最も貴重な資源の"つである水資源の管理に より柔軟で責任あるアプローチが可能になります水
