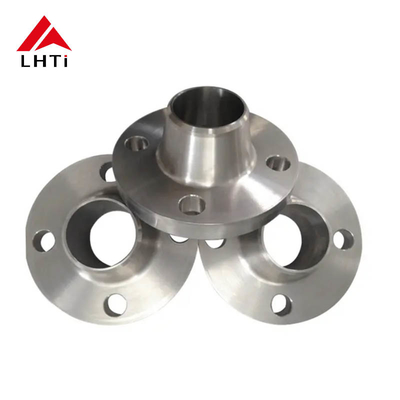

ASME B16.5 Gr2 Gr5 タイタン 溶接 ネック フレンズ WNRF 石油・ガス産業用

ASME B16.5 Gr2 Gr5 タイタン 溶接 ネック フレンズ WNRF 石油・ガス産業用

1ASME B16.5 チタンフレンズ

ASME B16.5は,アメリカ機械技術者協会 (ASME) が,フレンズとフレンズ付きフィッティングのために開発した広く認められた規格です.この規格は,サイズ 1/2 インチから24 インチ,および150から2500psiからの圧力評価のためのフレンズをカバーASME B16.5 に準拠して製造されたチタンフレンズは,チタンの特殊な耐腐蝕性,強度,軽量性が不可欠なアプリケーションで使用されます.

2チタンとその合金物の主要特性

タイタンとその合金材は,優れた耐腐蝕性,強度重量比,および高温性能のために評価されています.フレンズに使用される一般的なタイタングレードには,以下が含まれます.

グレード2: 商業的に純粋なチタンで,さまざまな環境で腐食耐性が良い.

グレード5 (Ti-6Al-4V):高強度・中程度の耐腐蝕性を持つチタン合金.航空宇宙,医療,高性能エンジニアリングで使用される.

グレード12 (Ti-0.3Mo-0.8Ni): 耐久性と耐腐蝕性のバランスを提供し,特に攻撃的な環境で.

タイタンのフレンズは,通常,攻撃的な化学物質,海水,または従来の鋼のフレンズが腐食または失敗する環境を含むシステムで使用されます.

3異なるグレードのチタン

4チタンフレンズの使用の利点

堅く 信頼 できる 関係

• 強化された強さ: 溶接首フレンズの設計は,徐々にパイプに移行する角型首で,強く,シームレスな接続を提供します.この収縮は,関節でのストレスの濃度を最小限に抑え,パイプからフレンズへの圧力とストレスのスムーズな転送を確保.
• ストレスライザーがない: 首からフレンズまでの連続的な収縮により,溶接はストレスライザー形成に弱いため,圧力下での故障のリスクを軽減します.

漏れ 防止 強化

• スムーズ・トランジション: 溶接首のフレンズの段階的な移行は,スムーズな内部穴を保証し,渦巻を最小限に抑え,漏れの可能性を軽減します.このスムーズさは,漏れが安全性や運用に重大な影響をもたらす可能性がある高圧または高温システムにおいて特に重要です..
• 圧力分布: 設計により,特に漏れが危険または費用がかかる重要なアプリケーションでは,よりよい圧力分布が可能です.

保守 の 容易 な 方法

• 再利用性: 溶接首フレンズは,必要に応じて簡単に切断され再溶接できるようにフレンズとパイプが一緒に溶接されているため,多くの場合再利用できます.これは,何年もかけて解体と再組成が必要になるシステムでは特に価値があります..
• 障害の可能性が低い: 強い接続と疲労に対する高い耐性により,溶接首フレンズは一般的に寿命が長く,保守が少なくなります.

応用 の 多様性

• 圧力評価の多様性: 溶接首フレンズは様々な圧力評価で提供されており,低圧から高圧システムまで,幅広い用途に適しています.
• 異なるサイズと材料に適応できる: 異なるパイプサイズと材料を持つシステムで使用でき,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温,高温高圧腐食性のある環境です
• 溶接オプションの多様性: 溶接首フレンズの設計は,バット溶接やソケット溶接などのさまざまな種類の溶接方法を可能にします.応募の特定の要件に応じて.

厳しい 環境 で 耐久 性 を 向上 さ せる

• 耐腐蝕性: 溶接首のフレンズは,しばしば耐腐蝕性が高い材料 (例えば,不oxidable steel,合金鋼,または特殊コーティング) から製造されます.荒い環境 で 使える 理想 的 な もの です化学工場,海洋システム,石油・ガスパイプラインを含む.
• 高温・高圧耐性 構造の整合性を損なうことなく高温・高圧耐性発電所の重要な用途に適している極端な環境が一般的である他の産業.

疲労 や ストレス を 軽減 する

• スムーズフローパス: 溶接首フレンズの角型設計により,パイプのストレスと圧力が均等に分布し,時間の経過とともに疲労のリスクが軽減されます.振動が発生する高ストレスアプリケーションに理想的です熱膨張や機械的ストレスが懸念される.
• ストレスの集中をなくす: 鋭い角や急激な移行があるかもしれない他のフレンズとは異なり,溶接首フレンズはストレスの集中点をなくします.変動する負荷や条件下で接続をより耐久させる.

より 良い 調整 と 適性

• 精密アライナメント: 溶接首フレンズの設計により,パイプとフレンズが精密アライナメントを保ち,より精密で強い溶接ができます.これは,インストール中にアライナメントの問題の可能性を軽減し,より良い全体的なシールを確保.

5異なるチタングレード

6申請について

化学・石油化学産業

• 腐食耐性:チタン合金には腐食耐性があり,硫酸や塩化酸などの腐食性化学物質を扱うのに適しています.
• パイプライン接続:高圧下での安全な接続を保証する腐食性化学物質とガスを輸送するパイプラインで使用されます.
• 原子炉と容器: 化学原子炉,蒸留コラム,その他の設備で一般的に使用されます.

海上およびオフショアアプリケーション

• 海水システム:チタン合金 は 海水 の 腐食 に 抵抗 し,海水 淡水 装置 や 海水 冷却 システム に 広く 用い られ て い ます.
• 石油・ガスプラットフォーム:海底パイプラインや他のオフショア施設で使用される.

航空宇宙

• 高温環境:チタン合金の高強度と高温耐性により,航空機や宇宙船の燃料システムや推進システムに適しています.
• 減重:タイタン製の溶接首フランジは,重量を削減しながら強度を提供します.これは航空宇宙アプリケーションで重要です.

電力産業

• 原子力発電所: 冷却システム,熱交換機,原子炉で使用される.
• 熱力発電所と地熱発電所:タイタン合金は高温高圧環境で使用され,長期にわたって安定した運用を保証します.

石油・ガス産業

• 高圧パイプライン:天然ガスと石油パイプラインに適しており,非常に高圧下で密封の整合性を保証します.
• ガス圧縮と貯蔵:高圧および腐食性ガス,例えば硫化水素 (H2S) の環境で使用される.

医薬品及びバイオテクノロジー

• 滅菌型システム:チタン合金はその生物互換性により,製薬およびバイオテクノロジー産業の反応器および過濾システムで使用される.

海水淡水装置

• 海水における腐食耐性: 塩水腐食に長期的に晒されることも可能な海水淡水処理プロセスで一般的に使用されるチタン溶接首フレンズ.

食品・飲料産業

• 衛生要求:チタニウムの非反応性により,食品加工機器に最適化され,製品の安全性と汚染のないプロセスを保証します.

生物医学 応用

• 医療機器:チタン合金は,人間の体と反応しないため,医療機器とインプラントに一般的に使用されます.

熱交換機

• 効率的な熱伝達:チタン溶接首フレンジは,腐食性流体に耐えて効率的な熱伝達を維持できる熱交換機で広く使用されています.
