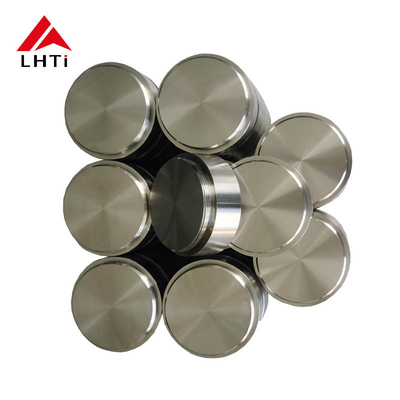

チタンターゲット シルバースプッティング 標的材料 医療用用途における高純度チタンスプッティング

チタンターゲット シルバースプッタリング 標的材料 医療用における高純度チタンスプッタリング

高性能コーティングの生産において,チタンスプッターターゲットは,高度な材料の分野では,航空宇宙から医療機器まで,様々な用途で使用される.,チタン合金Gr1,Gr2,Gr5とTiAl (チタン・アルミニウム) は,物理蒸気沉着 (PVD) コーティングの必須部品として登場した.これらの目標は,優れた機械性能を提供することによって,さまざまな産業の特殊なニーズを満たすように設計されています.この記事では,これらのチタンスプッターターゲットの特性と応用について詳しく説明します.PVDコーティングプロセスにおけるその重要性に焦点を当て.

タイタン の 種類 を 理解 する

タイタンは,その組成と性質に基づいて様々なグレードに分類される.グレード1 (Gr1) は商業的に純粋なチタンであり,優れた耐腐蝕性および高柔性で知られています.グレード2 (Gr2) も商業的に純粋ですが,強度が少し高い, より幅広い用途に適しています.Ti-6Al-4Vとしても知られるグレード5 (Gr5) は,アルミニウムとバナジウムを含む合金で,強度と重量比が優れています.ストレス下での高性能を要求するアプリケーションに理想的です.

チアル合金にはチタンとアルミニウムが組み合わさり,硬さと熱安定性が向上します.耐磨性 と 高温 の 性能 を 求め て いる コーティング に 特に 価値 ある もの ですこれらのチタン品類と合金類のユニークな特性により,様々なPVDアプリケーションに有利な選択になります.コーティングの質が最終製品の性能に直接影響する場合.

PVD コーティング の 中 で の 噴射 標的 の 役割

発射対象は PVD コーティングプロセス中に 高速の電荷粒子で 爆撃される材料です原子は表面から放出され,基板に堆積されます対象材料の選択は,特定の要求に応じたコーティングのカスタマイゼーションを可能にする結果のフィルムの特性に直接影響します.異なるターゲット材料を選択することでアルミニウム,銅,チタン合金など,製造者は超硬さ,耐磨性,耐腐蝕性を含む異なる特性を持つフィルムを生産することができます.

タイタンのスプッターターゲットの場合,優れた粘着性,低摩擦性,高硬さを示すフィルムを生産する能力が特に有益である.航空宇宙などの産業での応用には不可欠ですGr1, Gr2, Gr5とTiAlチタンターゲットを利用することで,重要な部品の性能と耐久性を向上させるコーティングが作れる.

Gr1, Gr2, Gr5, TiAl 目標の利点

Gr1,Gr2,Gr5とTiAlチタン噴射標的の使用の利点は 多岐にわたりますGr1とGr2の高耐腐食性により,材料を攻撃的な化学物質や海水にさらす環境に適していますこれらのグレードは,コーティングがその完全性を保ち,底辺の基板を長期にわたって保護することを保証します.

Gr5型チタンターゲットは,特殊な強さで,重量削減が重要な航空宇宙部品などの高ストレスアプリケーションに最適です.高温アプリケーションで優れている耐熱性があり,熱に長期的に晒されたときに分解を防ぐ.これらの利点の組み合わせにより,製造者は特定の運用要求に合わせたコーティングを製造することができます.製品が意図された環境で最適に機能することを保証します.

噴射 標的 を 理解 する

スプッタリング (sputtering) は,様々な基板に薄膜を形成するために使用される沉着技術である.このプロセスは,標的物質を,典型的にはイオン,標的の表面から原子を放出するこの放出された原子は 薄膜を形成して 基板に堆積しますスプートリング は,厚さ や 組成 を 正確 に 制御 し て 均一 な コーティング を 生み出す 能力 に よっ て,医療 分野 で 好ま れる.

チタンを含む金属標的は,有利な機械的特性,耐腐蝕性,生物互換性により,医療分野において特に価値があります.耐久性/重量比と人間の組織にシームレスに統合する能力のため,医療用に使用されています..

医療 の 応用 に おける チタン の 重要性

医学界ではチタンは例外的な材料です 主に生体適合性があるからです骨科の義肢や歯科用具などの長期のインプラントに最適ですさらに,チタンの耐腐蝕性は,人間の体内でしばしば見られる厳しい環境でもその整合性を維持することを保証します.

噴射標的として使用すると,チタンは,さまざまな医療機器の特定の要件を満たすためにカスタマイズすることができます.このカスタマイゼーションには,純度レベルなどのパラメータを調整する,穀物構造蓄積されたフィルムの性質に直接影響する.

医療産業におけるスプッターターゲットの応用

カスタマイズされたチタンスプッターターゲットは,以下を含む様々な医療用途で使用されています.

• 整形器具:チタンコーティングは整形器具の表面性能を向上させ,生物互換性を向上させ,磨きを軽減します.機械的な重荷に耐えるインプラントでは 極めて重要です.

• 歯科インプラント: 噴射されたチタンコーティングは,歯科インプラントの骨統合を改善し,周囲の骨組織とのよりよい結合を促進します.

• 外科用道具:スプッターで塗装することで,外科用道具の硬さと耐腐蝕性を高めることができます.寿命を延長し 繰り返し殺菌サイクルで性能を維持する.

• 薬剤配送システム:革新的なスプッター技術により,制御された薬剤の放出を促進し,治療の有効性を向上させる超薄膜の開発が可能です.

噴射 技術の 将来の 傾向

医療産業が進化するにつれて 噴射技術の役割は 大きくなりつつあります先進 な 材料 や 堆積 方法 に 関する 研究 が 継続 し て いる の は,医学 的 な 応用 の 新しい 可能性 を 開く こと を 約束 し て い ます例えば,ナノテクノロジーを噴射プロセスに組み込むことは,抗菌性と強化された機械的強度を組み合わせた多機能コーティングの開発につながります.

さらに 個別医療がますます重視されているため 患者のニーズに合わせた パーソナライズされたスプッターターゲットの需要が増加しています製造者は,これらの特定の要件を満たすスプッターターゲットを作成するために,先進的な生産方法に投資しています医療機器が最適な結果を提供できるようにする.

医療 用 の タイタン

タイタン,特にグレード1とグレード2は,生物互換性,強度,軽量性のために医学および生物医学分野で高く評価されています.身体に害を及ぼさないし,アレルギー反応を起こす可能性もないため,医療機器に一般的に使用されます..

チタン の 主要 な 医療 用法:

1. 整骨 植入 器: 骨 の 特性 を 模倣 する ため,チタン は 骨 の スクリュー,プレート,関節 置換器,脊髄 植入器 に よく 用い られ ます.
2. 歯科インプラント:チタン の 生物 互換性 と 耐久性 は,耐久性 と 腐食 耐性 を 高い 歯科インプラント に ぴったり な 選択 に なり ます.
3. 医療用器具: 耐腐蝕性があるため,外科用道具,針,スカルペル,その他の医療用器具は,しばしばチタンまたはチタン合金で作られています.
4. 義肢: タイタンは,軽量と強さの組み合わせのために義肢とインプラントの製造に使用されます.
5. 心血管器具:チタンは,ヒト体内で反応しない性質があるため,ペースメーカーケース,ステント,バルブの製造に使用されます.
6. 耐磨性コーティング:チタンスプッターターゲットは,耐磨性を高め,摩擦を軽減し,生物互換性を向上させるために,医療機器に薄いコーティングを堆積するために使用できます.

チタン級:

タイタンは,非常に汎用的な金属であり,その組成と性質に基づいて様々なグレードに分類される.これらのグレードは一般的に3つの主要なカテゴリーに分類される:商業的に純 (CP) タイタン以下は,最も一般的なチタングレードの概要です.

1商業的に純 (CP) タイタン

商業的に純粋なチタンは,最小限の合金元素を持つチタンの最も基本的な形態である.それは典型的には,優れた耐腐蝕性および生物互換性を必要とするアプリケーションで使用される.しかし,タイタン合金と同じ強度はない..

• クラス1 (CP1):

  • 組成:最低99.5%のチタン,少量の鉄と酸素.
  • 特性: グレード 1 は,商業的に純粋なグレードの中で最も柔らかく,最も柔らかい.特に海水のような腐食性の高い環境では,優れた耐腐蝕性があります.
  • 応用:化学加工,海洋用途,医療インプラント,航空宇宙部品

• クラス2 (CP2):

  • 構成:最低99.2%チタン
  • 属性: グレード2は,グレード1よりもわずかに高い強度を持ちながらも優れた耐腐蝕性を保持している.これは最も広く使用されている商業的に純粋なチタングレードである.
  • 応用: 熱交換器,航空宇宙,医療機器 (インプラント,外科用機器),海洋用.

• クラス3 (CP3):

  • 組成:少なくとも99%のチタン
  • 性能: グレード2より強いが,形容性が少し低い.
  • 応用: 化学加工,海洋,発電,医療用.

• グレード4 (CP4):

  • 構成:最低98.5%チタン
  • 特性: 商業用品で最も強い純種で,強度と重量比が優れている.グレード2と比較して腐食耐性は少し低いが,ほとんどの産業および医療用途には依然として優れている.
  • 応用:航空宇宙,化学産業,海洋,医療インプラント,自動車部品

2チタン合金

タイタン合金は,一般的に商業的に純粋なタイタンよりも強く,強度向上,疲労耐性向上,時には優れた腐食耐性などの特性が強化されています.これらの合金は,通常,チタンと合金された元素によって分類されます.アルミ,バナジウム,モリブデン,鉄,ジルコニウムなど

アルファ合金

これらのチタン合金には主にアルミニウムが合金され,高温での優れた強度と耐腐蝕性があります.アルファ相含有量が高くなります.

• 5級 (Ti-6Al-4V):

  • 組成:90%チタン 6%アルミ 4%バナジウム
  • 特質: 最も広く 使われているチタン合金の一つである 5 級は,強度,軽量,耐腐蝕性の優れたバランスを提供しています.また,その機械的特性をさらに強化するために熱処理可能.
  • 応用:航空宇宙 (航空機,ロケット),医療インプラント (整骨院や歯科),船舶,発電,スポーツ機器

• グレード6 (Ti-5Al-2.5Sn):

  • 組成: 5% アルミ 2.5% チン,バランスチタン.
  • 性能:グレード5よりも優れた溶接性を有し,依然として一定の耐腐蝕性が要求される高温アプリケーションに使用されます.
  • 応用:航空宇宙部品,高温用途,ガスタービンエンジン

ベータ合金

ベータ合金にはベータ相安定剤 (バナジウム,モリブデン,クロムなど) の量が多くあり,その強度,形容性,高温酸化抵抗性を向上させる.一般的に高強度を必要とするアプリケーションで使用されます.

• グレード9 (Ti-3Al-2.5V):

  • 構成: 3% アルミ 2.5% バナジウム,チタン
  • 性能: グレード 5 より高い強度 を 提供 し て い ます が,より 形作れ,溶接 でき ます. 耐腐蝕 性 は 適度 です.
  • 応用:航空宇宙,スポーツ機器,化学加工,医療用.

• グレード12 (Ti-0.3Mo-0.8Ni):

  • 組成:0.3%モリブデン 0.8%ニッケル,バランスチタン
  • 特性: グレード 12 は 耐久性,溶接性,耐腐蝕性 の 優れた 組み合わせ を 提供 し ます.
  • 応用: 化学加工,海洋用途,医療インプラント

アルファ・ベータ合金

これらの合金にはアルファとベータ相が混ざり合っており,強度,形容性,耐腐蝕性のバランスを提供しています.アルファβ合金 は,構造および高性能アプリケーションで最も一般的に使用されるチタン合金です..

• グレード23 (Ti-6Al-4V ELI):
  • 組成: 6% アルミ 4% バナジウム,炭素,酸素,窒素などのインタースティシャル要素が非常に少ない.
  • 特性: これはグレード5の超低インタースティシャル (ELI) バージョンで,バイオ互換性が向上し,医療インプラントに特に有用です.23 級 は,強度 と 重量 の 優良 な 比率 と 優れた 疲労 耐性 で 知ら れ ます.
  • 応用: 整形器,航空宇宙,歯科,スポーツ用機器.

3特殊型チタン合金

これらの合金材は,非常に特定の特性を必要とするニッチアプリケーションのために特別に開発されています.

• グレード7 (Ti-0.15Pd):

  • 組成:チタン 0.12~0.25%パラディウム
  • 特性: 高酸性環境,特に塩化物を含む環境における優れた耐腐蝕性で知られています.また,他の合金よりも生物互換性があります.医療用に使えるようにする.
  • 応用: 医療機器,航空宇宙,化学加工,海洋用途.

• グレード11 (Ti-0.3Pd):

  • 構成: 0.3%パラディウム,そしてバランスチタン.
  • 属性: 耐腐蝕性を高めるため,グレード7に類似し,パラジウム含有量がわずかに高い.通常,より厳しい環境で使用される.
  • 応用:航空宇宙,化学加工,海洋環境

• グレード13 (Ti-0.3Ni):

  • 構成: 0.3% ニッケルとチタン
  • 性能: 耐腐蝕性があり,特定の化学環境で高強度と優れた性能を必要とするアプリケーションで使用されます.
  • 応用:海洋用途,化学加工

結論は

TiAl合金を含むチタン合金噴射標的は,航空宇宙から電子機器,生物医学に至る産業におけるコーティングアプリケーションに使用される汎用材料です.この材料は強さなどの 特殊な特性を持っています耐腐食性,生物互換性,耐磨性があり,耐久性があり高性能な薄膜を必要とする要求の高いアプリケーションに最適です.タイタンのスプッター標的を選ぶとき合金組成,純度,標的幾何学などの要因は,噴射過程で最適な結果を達成するために考慮する必要があります.
