| ブランド名: | LHTi |
| モデル番号: | チタンフレンズ |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 供給能力: | 月に5000枚 |

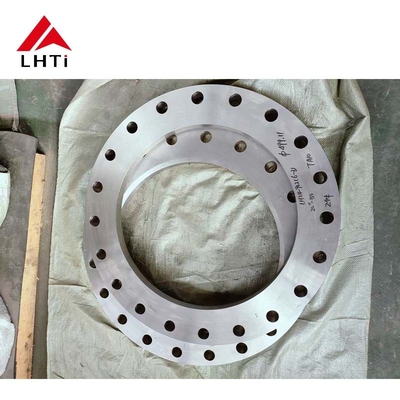

EN1092-01 標準プレートフレンズ パイプラインシステム用欧州規格 EN1092-01Gr1 Gr5 Gr7 チタンプレートフレンズ PN 5 PN 10
タイタン合金には,優れた耐腐蝕性,高温耐性,高強度があるため,高需要のパイプラインシステムで広く使用されています.特に化学加工などの産業ではタイタン合金フレンズの適用はますます注目されています.この論文は,EN1092-01規格の下でチタン合金板フレンズの設計と適用を調査します特別に,実際のパイプラインシステムにおけるPN 5とPN 10の圧力指定フレンズの適用性と利点に焦点を当てています.
EN1092-01規格の紹介:
EN1092-01は,欧州標準化機関が発行した,フレンズに関する標準で,主に設計,寸法,材料,圧力,フレンズの接続方法この規格は,パイプラインシステムにおいて重要な役割を果たし,グローバルなエンジニアリング設計と製造の基礎として機能します.接続方法要求される気圧
フレンジは,EN1092-01規格で分類され,その中にはプレートフレンジ,ブット・ウェルドフレンジ,ブラインドフレンジなどが含まれています.プレートフレンズ (また,ゆるフレンズまたはスリップオンフレンズとしても知られる) は,2つのパイプまたはパイプを他の機器に接続するために使用される一般的なタイプです.
フレンジの寸法と穴の設計も,EN1092-01規格の重要な側面です.この規格では,外径,厚さ,穴のサイズなどが指定されています.異なる圧力を帯びたフレンズ用具体的には,この規格はPN 2.5からPN 100までの圧力評価をカバーしており,PN 5とPN 10は中圧管道システムで使用される一般的な圧力評価のうちの1つです.
EN1092-01規格の分類:
EN1092-01規格では,プレートフレンズ,ボット溶接フレンズ,ブラインドフレンズなど,フレンズを様々なタイプに分類しています.これらのフレンズの寸法およびその他の仕様は,圧力クラスなどの要因に基づいて決定されます.例えば,PN 5 と PN 10 のフレンズの寸法と気圧評価は,中気圧用途のために設計されています.
EN1092-01規格とチタン合金フレンズの関係:
EN1092-01規格では,フレンズの寸法と性能要件の指定に加えて,材料の選択も含まれています.フレンズの材料を選択する際には,圧力を考慮する特殊な物理的および化学的特性を持つチタン合金様々な産業で高い耐腐蝕性要求を満たしているため,フレンズにますます使用されています.EN1092-01規格に準拠するチタン合金板フレンジは,多くの産業で選択された材料になっています.
チタン合金に関する概要:
タイタン合金とは,アルミニウム,バナジウム,モリブデン,鉄などの少量の他の金属を含むチタンベースの合金である.タイタン合金 は,高強度/重量 の 比 で 知ら れ ます耐腐蝕性,高温耐性,疲労耐性,低密度で,航空宇宙,海洋工学,化学産業などに広く使用されています.
チタン合金類:
純チタン (Gr1, Gr2,等),αβチタン合金 (Gr5,等),βチタン合金 (Gr23,等) を含む,いくつかのタイプのチタン合金があります.異なるチタン合金には,異なる物理的および機械的特性があります.,様々な用途に適しています.
Gr1チタン合金: 純チタン合金,腐食耐性と加工能力が優れたことで知られており,一般的に低強度および低温アプリケーションで使用されます.
Gr5チタン合金 (Ti-6Al-4V):最も一般的に使用されるチタン合金の一つで,アルミ6%,バナジウム4%を含んでいます.耐腐蝕性があり,航空宇宙および化学産業で広く使用されています.
Gr7チタン合金:少量のモリブデンを含み,腐食耐性を高め,しばしば化学加工機器や船舶工学に使用される.
| チタン合金 | 構成 | 張力強度 (MPa) | 性能強度 (MPa) | 伸縮 (%) | 密度 (g/cm3) | 耐腐食性 | 典型的な用途 |
|---|---|---|---|---|---|---|---|
| Gr1 (純チタン) | Ti ≥99.5% | 240~370 | 170~275 | 24〜30日 | 4.51 | すごい | 海事,化学加工 |
| Gr2 (商業的に純粋なチタン) | Ti ≥99% | 345-485 年 | 275~380 | 20から30 | 4.51 | すごい | 化学工場,海洋,航空宇宙 |
| Gr5 (Ti-6Al-4V) | Ti 90%, Al 6%, V 4% | 900-1号線から100 | 850 - 1000 | 10〜15 | 4.43 | とても良い | 航空宇宙,医療,自動車 |
| Gr7 (Ti-0.15Pd) | Ti 99%,Pd 0.15% | 550〜700 | 450〜650 | 15〜20 | 4.51 | すごい | 化学,海洋,産業 |
| Gr23 (Ti-6Al-4V ELI) | Ti 90%,Al 6%,V 4% (超低インタースティシャル) | 950 - 1100 | 880-1 について000 | 12〜15 | 4.43 | とても良い |
チタン合金フレンズの利点
チタン合金フレンズは以下の顕著な利点があります.
腐食耐性:チタン合金は,ほとんどの酸,塩基,塩,および他の化学媒体の腐食に非常に耐性があり,化学および海洋産業に理想的です.
高強度・低密度:チタン合金には高強度/重量比があり,比較的重量が低く,かなりの作業圧力を耐えることができる.
優れた高温耐性:チタン合金フレンズは高温で動作することができ,高温環境におけるパイプラインシステムに適しています.
チタン合金フレンズの設計要件
EN1092-01規格では,フレンジの設計には,作業条件,圧力値,接続方法,および選択された材料を考慮しなければならない.チタン合金板フレンズの設計において特別に注意すべきは以下の点です.
フレンジの寸法:外径,厚さ, and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.
フレンズ表面:腐食耐性を高めるため,チタン合金フレンズは,耐久性を高めるのに役立つアノジスなどの表面処理を受けることが多い.
3.2 チタン合金フレンズの製造プロセス
タイタン合金フレンズの製造には,材料の選択,形作,溶接,表面処理を含む複数のステップが含まれます.タイタン合金加工は,他の材料と比較してより複雑です高品質の最終製品を確保するために,専門機器と技術が必要です.
フレンジの品質管理と試験
厳格な品質管理は,チタン合金フレンズの生産において不可欠である.一般的な品質管理方法には,以下のものがある.
