| ブランド名: | LHTi |
| モデル番号: | 溶接首のフランジ |
| MOQ: | 200個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 供給能力: | 1ヶ月あたりの500のトン/トン |

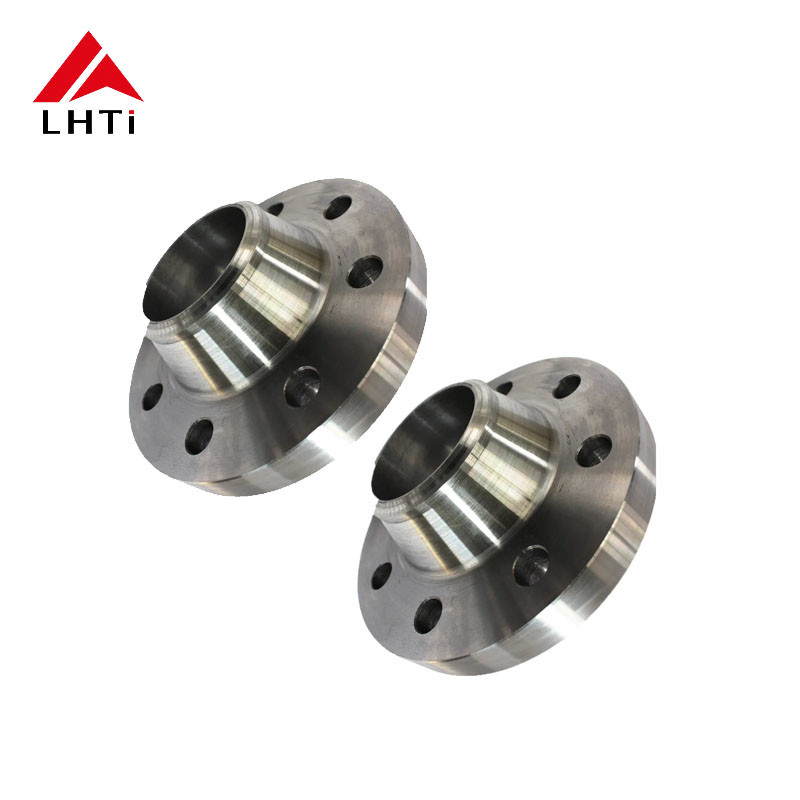

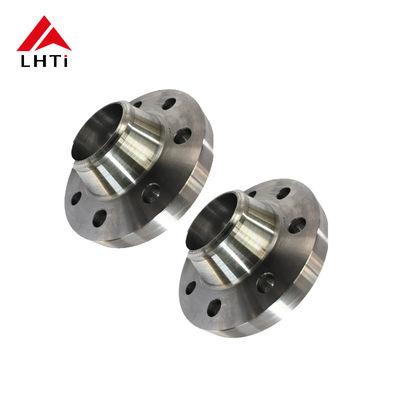

1。ASMEB16.5チタン溶接ネックフランジクラス150：
私たちのチタン溶接ネックフランジさまざまな高精度プロセスを通じて作成されます鋳造、鍛造、 そして機械加工、によって設定された厳しい基準を満たすためASME B16.5クラス150。これらのフランジは、パイプラインシステムと機器へのシームレスな統合のために設計されており、安全を確保します。リークフリー接続幅広い産業用途で。
2。化学産業への応用：
チタン溶接ネックフランジは広く使用されています化学処理プラント、石油化学産業、パイプラインシステム、 そして精製操作、腐食抵抗と長期的な耐久性が重要です。これらのフランジは効果的にパイプ、バルブを接続します、およびその他の機器、耐えながらシステムの効率を確保します化学曝露そして極端な温度。
送料と取り扱い中にフランジの保護を保証するために、それらが詰め込まれていることを確認してください強力な木製のケースそしてパレット。この堅牢なパッケージは、損傷のリスクを最小限に抑え、製品が目的地に到着すると設置を簡単にします。パッケージは、設計されているだけでなく、設計されています安全でも利便性、迅速な取り扱いとインストールを可能にします。
以下は、重要な寸法と仕様を示す詳細な表ですASME B16.5チタン溶接ネックフランジクラス150。これらの寸法は、既存のパイプラインシステムとのインストールの容易さと互換性のために標準化されています。
| 公称パイプサイズ（NP） | ボルトサークル直径（BC） | ボルトの数 | フランジの厚さ（t） | 顔の幅（f） | ボア（ID） |
|---|---|---|---|---|---|
| 1/2」 | 2.62 " | 4 | 0.88 " | 0.50 " | 0.84 " |
| 1 " | 3.25」 | 4 | 1.00 " | 0.56 " | 1.05 " |
| 2 " | 4.50 " | 8 | 1.12 " | 0.75 " | 2.07 " |
| 4 " | 7.00 " | 8 | 1.56 " | 1.00 " | 4.09 " |
| 6 " | 9.00 " | 12 | 1.81 " | 1.25」 | 6.13 " |
| 12 " | 14.00」 | 16 | 2.44」 | 1.50 " | 12.13 " |
| 24 " | 22.00」 | 20 | 3.13 " | 2.00 " | 24.13 " |
チタンは、高性能アプリケーションに理想的な材料です。これは、の材料特性を比較する詳細な表ですグレード2チタン（一般的に産業用途のフランジに使用されます）その他の材料：
| 財産 | グレード2チタン | ステンレス鋼 | 炭素鋼 |
|---|---|---|---|
| 引張強度（KSI） | 50-60 ksi | 70-90 KSI | 50-70 ksi |
| 降伏強度（KSI） | 40-50 ksi | 30-50 ksi | 35-55 KSI |
| 伸長 （％） | 20％ | 35％ | 20％ |
| 密度（g/cm³） | 4.51 | 7.93 | 7.85 |
| 耐食性 | 特に塩化物が豊富な環境では優れています | 良いが、厳しい環境で孔食が出る傾向があります | 穏やかで、錆びやすい |
| 熱伝導率（w/m・k） | 21.9 | 16.3 | 54.0 |
| 融点（°C） | 1668°C | 1375°C | 1535°C |
| コスト（1ポンドあたり） | $ 12- $ 15 | $ 3- $ 5 | $ 1- $ 2 |
チタンフランジはそれに付着しますASME B16.5クラス150標準、および以下は、圧力評価の要約です。
| 公称パイプサイズ（NP） | 圧力評価（PSI） |
|---|---|
| 1/2」 | 285 |
| 1 " | 285 |
| 2 " | 285 |
| 4 " | 285 |
| 6 " | 285 |
| 12 " | 285 |
| 24 " | 285 |
適切なトルクアプリケーションは、フランジの安全な設置を確保するために重要です。以下はおすすめですボルトサイズそしてトルク値のためにASME B16.5チタン溶接ネックフランジクラス150。
| 公称パイプサイズ（NP） | ボルトサイズ（インチ） | ボルトの数 | トルク（ft-lbs） |
|---|---|---|---|
| 1/2」 | 5/8 " | 4 | 30-40 |
| 1 " | 3/4」 | 4 | 40-50 |
| 2 " | 7/8」 | 8 | 50-70 |
| 4 " | 1-1/8 " | 8 | 80-100 |
| 6 " | 1-1/4 " | 12 | 100-130 |
| 12 " | 1-1/2 " | 16 | 150-200 |
| 24 " | 1-3/4 " | 20 | 250-300 |
私たちのASME B16.5チタン溶接ネックフランジクラス150比類のないものを提供します耐食性、強さ、 そして信頼性のアプリケーション用化学産業。高い圧力や攻撃的な環境に耐えるように設計されたこれらのフランジは、リークフリー接続優れたシステムの完全性。で利用可能カスタムサイズ、彼らはあなたのパイプラインへの統合に最適です、石油、 そして化学薬品システム。
選択してチタン溶接ネックフランジ、あなたはaを保証しています長持ちするソリューションこれにより、最高層のパフォーマンス、最小限のメンテナンス、および費用対効果の高い操作が保証されます。注文してくださいチタンフランジ今日、厳しいアプリケーションで比類のない品質と耐久性を体験してください。
