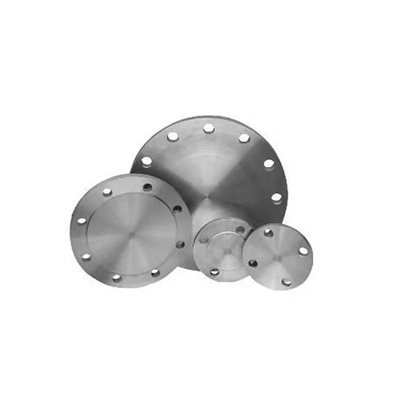

ASME B16.5 クラス150 浮き顔 BLRF チタン・ブラインド・フレンズ Ti Gr2 Ti Gr5 Ti Gr7 プロ用パイプライン用

チタン・ブラインドフレンズ (Ti Gr2,Ti Gr5,Ti Gr7) ASME B16.5 150級 パイプライン用 BLRF

製品概要:ASME B16.5 タイタン・ブラインド・フレンズ

ASME B16.5クラス150チタンブラインドフレンズは,ASME B16.5規格に従って製造されたフレンズの種類で,低圧アプリケーション用に特別に設計されています.それは,チタングレード2 (Ti Gr2) といった様々なチタングレードで利用できます.,チタングレード5 (Ti Gr5) とチタングレード7 (Ti Gr7) 以下はASMEB16.5クラス150のチタンブラインドフレンズの詳細な説明です.

ASME B16.5規格:

• 適用範囲ASME B16.5は,パイプフレンズおよび関連フィッティングの寸法,許容量,材料,マーク,および試験手順の仕様を概要する.
• クラス150:クラス150の指定は,標準環境温度の条件下では,フレンズが最大150psiの圧力に対応することを意味します.この圧力評価は,低圧アプリケーションに適しています.

チタン級:

• チタン2級 (Ti Gr2):このグレードは商業的に純粋なチタン (CPチタン) で,優れた耐腐蝕性,形容性,溶接性で知られています.これらの特性により,様々な産業部門で広く使用されています..

• チタン級5 (Ti Gr5):Ti-6Al-4Vとしても知られ,このチタン合金には 90%のチタン,6%のアルミ,4%のバナジウムが含まれています.化学加工産業は,その高強度のために耐熱性がある

• チタン級7 (Ti Gr7):7級チタンには少量のパラジウム (0.15%) が含まれており,特に減量環境や軽度の酸化環境において耐腐蝕性を高めます.これは,化学加工や海洋アプリケーションなどの高腐食性環境のための理想的な材料になります.

デザインの特徴:

• 顔型:ブラインドフレンズは,アプリケーションのシールニーズに応じて,リサイズドフェイス (RF),フラットフェイス (FF),またはリングタイプジョイント (RTJ) を含むさまざまな顔タイプが用意されています.

• サイズ:ASME B16.5規格は,外径 (OD),ボルト円径 (BC),ボルト穴径 (BH),総厚さ (T) などの寸法に関する正確な仕様を提供します.これらの尺度は,フレンズが他のASME B16と互換性を確保します.5フレンズで,簡単に交換できる.

ASME B16.5 タイタン・ブラインドフレンズのチタングレード

チタングレード2 (Ti-CP):

• 構成:990.2%チタン 0.25%鉄 0.3%酸素 微量元素

• 属性:

  • 強度:チタン合金よりも低いが 多くの鋼よりも高い
  • 耐腐食性:特に塩化物に対して
  • 溶接可能性:溶接能力も製造能力も良い

• 応用:化学加工,海洋環境,医療インプラント (負荷負けない) および建築用途で使用されます.

ティタン級5 (Ti-6Al-4V):

• 構成:90%チタン 6%アルミ 4%バナジウム

• 属性:

  • 強度:特殊な強度重量比 2級チタンより優れている
  • 耐腐食性:良さそうだが 2級ほどではない
  • 耐熱性:高温で強さを保ち 航空宇宙や高性能用途に最適です

• 応用:一般的に航空宇宙 (機体,ジェットエンジン),海洋機器,医療インプラント,自動車部品,スポーツ機器で使用される.

チタン級7 (Ti-0.15Pd):

• 構成:0.15%のパラディウムを含むチタン合金

• 属性:

  • 耐腐食性:耐腐食性が高く,特に環境の低さで
  • 溶接可能性:溶接しやすさがあり,溶接や製造に適しています.
  • 強度:グレード5より低い強度だが,それでも多くの用途に十分である.

• 応用:主に化学加工,塩淡化工場,海洋環境,優れた耐腐蝕性を要求するアプリケーションで使用されます.

タイタン フレンズ の 活用 の 利点

1. 高級 耐腐食性:チタンは,海水,酸性溶液,その他の化学的に攻撃的なメディアなどの環境で 腐食や腐食に抵抗します.この方法 は,フレンズ の 寿命 を 延長 し,保守 費用 を 削減 する.
2. 軽量:チタン合金,特にTi Gr2とTi Gr5は,軽量で強固な特性で知られています.これは特に重量が重要な要因である航空宇宙および高性能エンジニアリングアプリケーションで有利です.
3. 高温 に 耐える:チタニウムは低温と高温の両方で良好なパフォーマンスを発揮する.Ti Gr5は600°F (316°C) までの温度に耐えることができ,Ti Gr2は450°F (232°C) までの温度に対応できる.
4. 優れた 疲労 耐性: タイタンは疲労に強いため,周期的または変動する圧力条件下でも,フレンズが長期間にわたって信頼性の高い性能を保ちます.
5. 耐久 性 を 向上 する:チタン合金には優れた耐久性があり,これらの材料で作られた部品は,時間の経過とともに損傷を受ける可能性が低く,交換の必要性が低下します.

タイタンフレンズの用途

• 化学加工:チタンフレンズ,特にTi Gr2は,パイプラインが化学物質,酸,または他の攻撃的な流体を運ぶアプリケーションに理想的です.耐腐食性 は 安全 を 保ち,漏れ の 可能性 を 軽減 し ます.
• 海洋とオフショア: 標準材料を海水で急速に分解できる海洋環境では,高性能で耐久性のある密封のためにチタンフレンズが使用されます.
• 航空宇宙: 航空宇宙産業では,軽量で強固な材料が不可欠です.タイタン の 優れた 強度 と 重量 の 比 と 腐食 耐性 は,航空機 や ロケット システム に 用い られる フレンズ の 理想 的 な 選択 に なり ます.
• 淡水 装置: タイタン フレンジ は,海水 を 淡水 に 変える ため に 役立つ 淡水 処理 施設 で 広く 用い られ て い ます.高圧 と 腐食 的 な 海水 の 状態 に 耐える こと が でき ます.
• 発電: 発電所,特に高温の液体や化学物質を処理する発電所で使用されるチタンは,長い使用寿命を提供します.

ASME B16.5 タイタン・ブラインド・フラングスの主要特徴と利点

• 高質 の 基準: 基準に適合するASME B165適切な寸法,圧力評価,フレンズ互換性を確保する
• 堅固 な 密封 能力: 上向きの設計により,フランジが密封栓と使用されたときに密封栓を形成する能力が向上し,パイプシステムの全体的な整合性が向上します.
• 設置 の 簡単 な 方法: 標準的なボルト穴のパターンとボルト円の寸法により,必要に応じて簡単に設置および交換できます.
• 長期 に わたり 費用 効果 的: 初期材料のコストが高くても 保守が必要性が低く 寿命が長くなるため,タイタンフレンズは長期的には費用対効果の高い選択肢となります

テクニカル仕様

チタン・ブラインド・フレンズの検査

EN 10204/3.1B 証明書:

EN 10204/3.1B証明書は,フレンズ製造プロセスで使用されるチタン合金が要求される仕様を満たしていることを確認する標準文書です.材料の化学的組成と機械的特性に関する詳細な情報を含みますこの証明書は,製造者が発行し,材料が必要な基準を満たしていることを保証します.

原材料の証明書:

原材料証明書には,チタンフレンズの製造に使用された材料の総合的な概要があり,原材料の供給源,化学成分この文書は,原材料の取得段階から開始して完全な追跡性と品質管理を保証します.

100% 超音波の欠陥検出

超音波検査 (UT) は,チタンフレンズ内の内部または表面の不完全性を特定するために使用される破壊的でない方法である.100% UTカバーは,すべてのフラングが潜在的な欠陥を検出するために完全で徹底的な検査を受けることを意味しますフレンジの性能や構造の整合性を損なうような欠陥がないことを保証する.

水静止試験:

水静止試験中にチタンフレンズは,液体 (通常水) 圧縮プロセスで,漏れや変形なしに指定された圧力に耐えられる能力を評価します.この試験は,フレンズが要求される圧力を安全に処理し,必要な安全基準を満たすことができることを保証します.

第三者による検査報告:

独立した検査機関が第三者による検査報告書を作成し,チタンフレンズの品質を公正に評価する.このレポートでは,フレンズが関連する基準を満たしていることを確認します.製造者の品質管理手順に追加的な保証と信頼性を追加します.

結論

についてASME B16.5 タイタン・ブラインドフレンズ (Ti Gr2,Ti Gr5) クラス300化学,航空宇宙,海洋,または淡水化アプリケーションで使用されるか,このフレンズは信頼性の高い密封と構造的整合性を提供します極度の条件下でも利用できます.これらのフレンズのチタンの使用は,性能とコスト効率の両方を提供し,長期的信頼性が不可欠なシステムにとって賢明な選択になります.

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
