| ブランド名: | LHTi |
| モデル番号: | チタニウムのブランク フランジ |
| MOQ: | 3 PC |
| 価格: | USD18.00-54.00 per piece |
| 支払条件: | T/T、、L/C、Western Union |
| 供給能力: | 1ヶ月あたりの500000部分 |

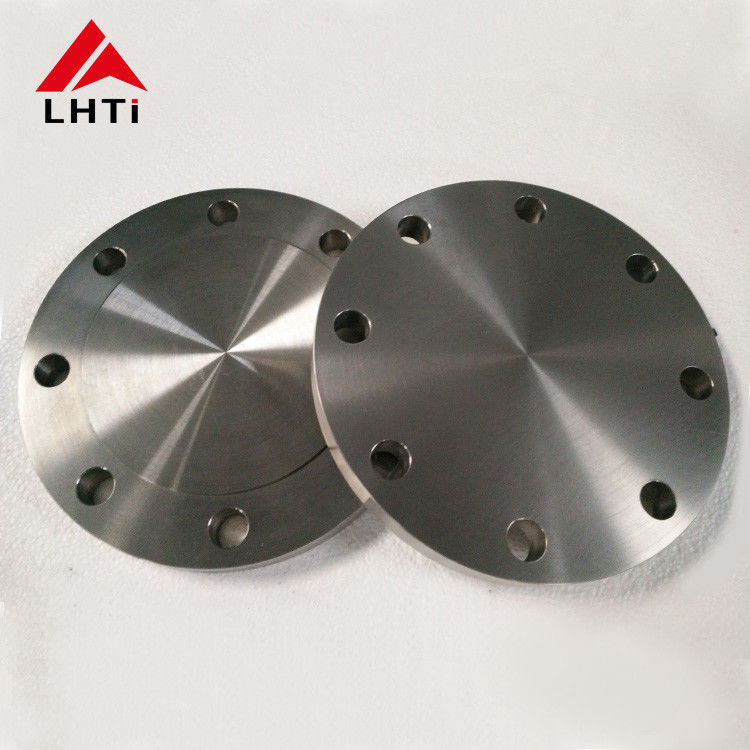

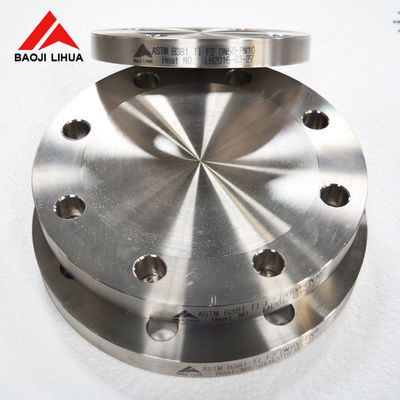

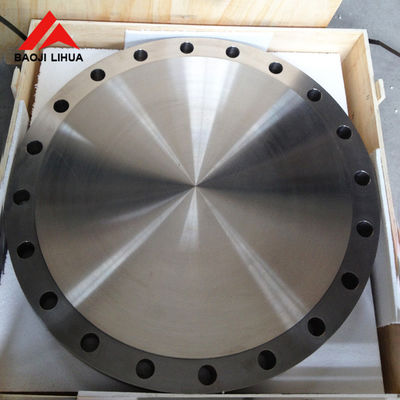

Gr2 Gr7 Gr9 チタンブラインドフランジ ASME B16.5
このチタンブラインドフランジは、グレード2、グレード7、グレード9、およびグレード1、グレード3、グレード4、グレード5、グレード12で供給され、ASME/ANSI B16.5、DIN2630からDIN2633、BSおよび関連規格に準拠して製造されています。サイズは2.5、3、4インチをカバーし、1/8インチから36インチまでの全範囲が利用可能で、圧力クラスはクラス150およびクラス600、クラス300からクラス2500を含み、フランジはFF、RF、TGまたはRJフェイスで鍛造およびCNC加工されています。
技術仕様
| 製品タイプ | ブラインドフランジ (BLIND, BLRF) |
| 材質 | チタンおよびチタン合金 |
| グレード | Gr1, Gr2, Gr3, Gr4, Gr5, Gr7, Gr9, Gr12 |
| 規格 | ASME/ANSI B16.5, DIN2630 - DIN2633, BS, JIS B2220, GB/T 9116 |
| サイズ | 2.5, 3, 4インチ; 全範囲 1/8 - 36インチ, NPS 1/2 - NPS 24 (DN10 - DN2000) |
| 圧力クラス | 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB |
| DIN圧力 | PN6, PN10, PN16, PN25 ～ PN250 (PN0.25 - 32 MPa) |
| フランジ面 | FF, RF, TG, RJ |
| 加工方法 | 鍛造およびCNC加工 |
| フランジタイプ | WNRF, SORF, BLIND, SW, PL |
| 使用温度 | -60℃ ～ 250℃ |
| 品質管理 | 超音波検査および材料試験報告書 EN10204.3.1 |
| 用途 | 自動車、ガラス、医療機器、電子機器、石油化学機器 |
| 認証 | ISO9001:2015, SGS, BV, TUV |
化学成分 (重量%)
| 元素 | Gr1 | Gr2 | Gr5 | Gr7 | Gr9 | Gr12 |
| N 最大 | 0.03 | 0.03 | 0.05 | 0.03 | 0.03 | 0.03 |
| C 最大 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
| H 最大 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| Fe 最大 | 0.20 | 0.30 | 0.40 | 0.30 | 0.25 | 0.30 |
| O 最大 | 0.18 | 0.25 | 0.20 | 0.25 | 0.15 | 0.25 |
| Al | - | - | 5.5-6.75 | - | 2.5-3.5 | - |
| V | - | - | 3.5-4.5 | - | 2.0-3.0 | - |
| Pd | - | - | - | 0.12-0.25 | - | - |
| Mo | - | - | - | - | - | 0.2-0.4 |
| Ni | - | - | - | - | - | 0.6-0.9 |
物理的および機械的特性 (ASTM B381)
| グレード | 密度 (g/cm3) | 融点 | 引張強度 | 降伏強度 | 伸び (%) |
| チタン Gr2 | 4.5 | 1665℃ (3030℉) | 49900 psi / 344 MPa | 39900 psi / 275 MPa | 20 |
| チタン Gr5 | 4.43 | 1632℃ (2970℉) | 138000 psi / 950 MPa | 128000 psi / 880 MPa | 14 |
用途とチタンの利点
チタン製ブラインドフランジは、自動車、ガラス製造、医療機器、電子機器、石油化学機器、および配管や容器の端を検査のためにアクセス可能にしたまま閉じる必要がある場所で使用されます。チタンは長寿命で、腐食に強く、低重量で高い降伏強度と引張強度を提供します。鍛造およびCNC加工されたボディは正確な寸法を維持し、フランジは既存のラインに合わせるために、FF、RF、TGまたはRJフェイス、およびWNRF、SORF、BLIND、SW、PLタイプで供給できます。
品質、カスタマイズ、お問い合わせ
フランジはISO9001:2015管理下で鍛造およびCNC加工され、超音波検査とEN10204.3.1の材料試験報告書が利用可能で、SGS、BV、TUVによる第三者検査も受け入れられます。サイズ、圧力クラス、フェイス、グレードはカスタマイズ可能で、月間供給能力は500,000個で、通常12～20営業日以内に納品されます。お見積もりを作成するために、サイズ、圧力定格、フェイス、グレードをお知らせください。
