チタニウムの管
Created with Pixso.

チタンチューブ 2mm 肉厚:腐食と隙間腐食

チタンチューブ 2mm 肉厚:腐食と隙間腐食

ブランド名: LHTi
モデル番号: Titanium tube
MOQ: 1本
価格: usd 20-30/kg
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給能力: 50トン/月
詳細情報
Place of Origin:
China
証明:
ISO9001
表面処理:
研磨
融点:
1660°C
硬度:
HV200
耐熱性:
良い
耐力:
800Mpa
密度:
4.51g/cm3
耐食性:
素晴らしい
抗張力:
1000Mpa
パッケージの詳細:
標準的な輸出合板の箱
供給の能力:
50トン/月
ハイライト:

磨いたチタンチューブ

,

チタンチューブ腐食耐性

,

チタンチューブ高溶融点

製品説明

チタンチューブ 2mm肉厚:腐食と隙間腐食

チタンは、傷がつくと数ミリ秒以内に薄い酸化膜が再形成されるため、下の金属が溶解する機会を得られないという理由で、湿潤塩化物環境での価格に見合う価値がある。これが優れた耐食性の真の主張であり、海水、塩素水、硝酸でも有効である。ただし、ほとんどの破損につながる2つの箇所では効果がなくなる。1つは酸素が表面に到達できず膜が再構築されない隙間、もう1つは膜が全く形成されない還元性酸である。

このページにある1660℃の融点は、どちらとも関係がない。融解は金属が液体になることであり、腐食はその1000℃下の表面で起こることである。融点を前面に出す供給業者は、材料を説明しているのであって、耐用年数を説明しているのではない。肉厚2mmのチューブが5年持つか20年持つかを決定する問題は、流体、温度、接合部の形状に関わる。

膜が維持される場所と失敗する場所

清潔で流動的な海水では、チタンはほぼ不活性であり、薄肉チューブがコンデンサーや熱交換器に使用されるのはまさにその理由からである。ガスケットの下、堆積物の下、またはチューブとチューブシートの隙間にある停滞したポケット内の同じ金属は、隙間溶液が酸性になり、膜を修復する酸素が使い果たされるため、ピッティングを起こし、その後貫通する可能性がある。金属に欠陥があるのではなく、形状に欠陥があるのだ。

還元性酸は2番目の例外である。塩酸や、酸素が少なくpHが低い塩化物流は、海水でしか使用したことのない人を驚かせる速度でチタンを溶解する。その化学組成が避けられない場合、より厚い肉厚ではなく、パラジウムまたはモリブデンで改質されたグレードが答えとなる。なぜなら、間違ったグレードのより厚い肉厚は、同じ結末を遅らせるだけだからだ。

用途 チタンを攻撃するもの 制限要因 指定すべきこと
海水、流動 常温ではほとんど何もなし 隙間と堆積物、開放面ではない グレード2、シール溶接継手、ガスケットギャップなし
塩素水 数ppm以上の遊離塩素はピッティングを起こす可能性がある 酸化剤レベルと温度 グレード2、塩素を制限、停滞流を避ける
熱ブライン 高温の塩化物と隙間 温度と酸素アクセス グレード2またはグレード12、スリップジョイントなし
硝酸、酸化性 不動態皮膜は安定している 濃度と温度 グレード2が標準選択肢
還元性酸、塩酸 膜が再形成できず、金属が溶解する 酸の強度と温度 グレード7またはグレード12、グレード2ではない
フッ化物含有液 フッ化物が膜を直接攻撃する フッ化物濃度 まず合金供給業者に確認する

隙間制御は設計上の決定事項

小径チューブでは、チューブと圧縮継手の間、ガスケットの下、部分溶接部、サポートスリーブの内側、低速流路に堆積した堆積物の下など、隙間は至る所に存在する。対策は設計段階では安価だが、後では高価になる。塩化物含有流体の場合、ガスケット継手ではなくシール溶接を使用し、スリップフィットや開放スリーブを避け、停滞流路を排水・洗浄し、堆積物が何も沈殿しないように内面を清潔に保つ。

肉厚は、見落としやすい方法でここで重要になる。肉厚2mmは、0.5mmの箔に比べて十分な腐食代を提供するが、その腐食代は攻撃が全体的である場合にのみ有用である。隙間腐食やピッティングは局所的であり、2mmを貫通するピットは均一ではなく、一箇所で貫通する。そのため、塩化物含有環境では、肉厚よりも設計と洗浄レジームの方が重要視されるべきである。

速度、温度、および水中での実用的な限界

チタンは銅合金やステンレス鋼よりも高い水速度に耐えるため、コンデンサーチューブに選ばれる理由であり、限界は通常、腐食ではなく入口での浸食によって設定される。非常に高い流速がチューブ入口に当たったり、ジェットが壁に衝突したりすると、膜が再形成されるよりも速く剥がれ落ち、損傷はピットではなく研磨された溝のように見える。フェルール、入口フェルール、チューブ端の小さな面取りが一般的な対策である。

温度は、より微妙な方法で金属に不利に働く。それは、すでに起こっている反応の速度を上げ、膜を維持するガスの溶解度を下げる。そのため、摂氏30度では無害な塩化物流が、摂氏90度では隙間腐食を起こす可能性がある。融点を引用するページは、流体の使用温度も引用すべきであるが、通常はそうしない。そのため、その数値はデータシートからではなく、用途から取得する必要がある。

鉄の混入とそれを検出する試験

鋼製工具で扱われたり、鋼製ラックに保管されたり、炭素鋼ワイヤーブラシでこすられたりした研磨済みチタンチューブには、埋め込まれた鉄が付着する。湿潤環境ではその鉄が錆び、錆の染みがチタンが腐食しているように見え、鉄は局所的な攻撃の種にもなり得る。対策は、ASTM B600に準拠した酸洗または不動態化処理であり、通常は20~45%の硝酸浴で約30分間処理した後、十分にすすぐ。

チェックはフェロキシル試験である。鉄の混入で青くなる溶液を濡れた表面に塗布し、数分以内に読み取る。迅速で、完成品に対して行われ、製粉後に入って目では見えない混入のため、溶接または現場で扱われるチューブに指定する価値がある。

塩化物環境向けのグレード選択

グレード2は、海水および酸化性化学薬品の主力である。延性があり、溶接可能で、合金と比較して安価であり、塩化物環境での耐食性は実用上グレード5と同等である。グレード5は強度を買うのであって、耐食性を買うのではない。同じページにある1000MPaの引張強度と20%の伸びは、その数値が複数の製品から来ていることを示している。焼きなまされたグレード2は1000MPaに達せず、そうなる冷間加工製品は20%の伸びを示さない。

化学組成が本当に攻撃的な場合は、パラジウムを含むグレード7またはモリブデンとニッケルを含むグレード12が答えとなる。これらは還元性条件のために設計されている。これらのグレードはより高価で、小径チューブでは入手が困難なため、決定は、優れた耐食性という一般的な主張からではなく、流体分析から行うべきである。混合流の場合は、塩化物レベル、pH、温度、酸素含有量を尋ね、その4つの数値でグレードを選択する。

供給と注文書への記載事項

このページにある供給条件は、範囲内で標準的である。ISO9001認証、最低注文数量1個、緩衝材付きの段ボール箱への梱包、外側表面の研磨。腐食用途の場合、チューブのキャップと、切りくずのない内面を要求に追加する。なぜなら、内側に異物がある肉厚2mmのチューブは、隙間腐食の始まりを待っているようなものだからだ。

ページに記載されていること 数値が説明すること 誤解を招く可能性のある点 代わりに尋ねること
融点 1660℃ 金属が液体になる温度 腐食と使用限界は融点よりずっと前に来る 使用流体、温度、隙間設計
耐食性 優秀 酸化膜に関する一般的な記述 隙間や還元性酸では真実ではない 特定の流体、濃度、温度
硬度 HV200 表面測定値、ほぼ純粋なグレード 硬度はピッティングについて何も語らない グレードと、重要であれば腐食試験
引張強度 1000MPa 合金または冷間加工の値 同じページには伸び20%も記載されている グレードと状態、ミル証明書付き
研磨仕上げ 滑らかな外壁 内面と接合面の状態が寿命を決める ODとIDの仕上げ、および酸洗
キーワードに角形チューブ 別の製品形状 角形チューブを検索した購入者が丸形チューブにたどり着く 形状、外径、肉厚を明記

注文は形状ではなく用途を中心に記述する。グレードと状態、公差付き外径と肉厚、シームレスまたは溶接、長さとカット公差、内外の仕上げ、洗浄または不動態化処理。流体、その塩化物レベル、温度、および接合部が溶接されるかガスケット式になるかを明記する。その4つの回答がグレード、接合部設計、洗浄レジームを決定し、それらのどれも融点からは読み取れない。

製品画像

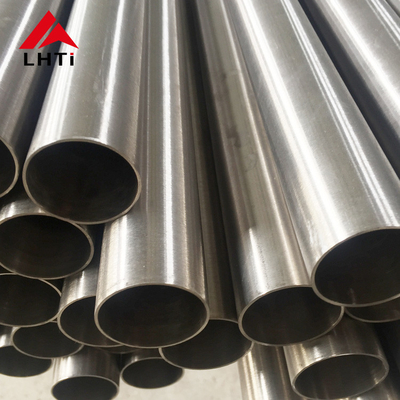

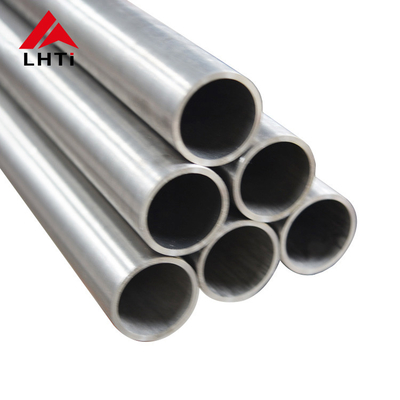

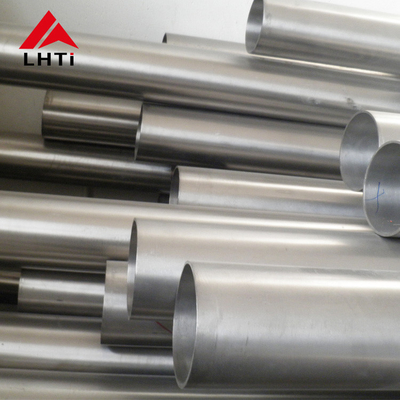

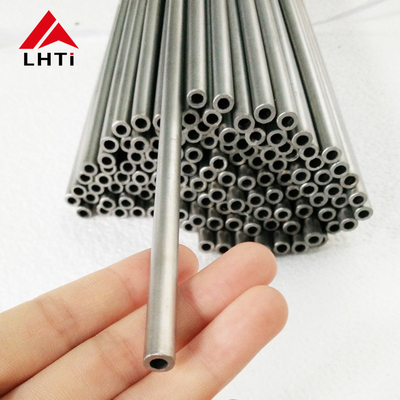

Polished titanium tubing with a 2 mm wall
