PN10 チタン溶接ネックフランジおよびプレートフランジ

PN10 は、ほとんどのチタンフランジの問い合わせに表示される最小の定格であり、誤った規格が付けられていることが最も多い定格でもあります。このページでは、PN10 の鍛造溶接ネックフランジとプレートフランジを取り上げ、PN10 が何を固定し、図面に何を任せるかを説明し、検証可能な仕様部分とテンプレートテキストの部分を分離します。

PN10 が固定するもの、および開いたままにするもの

PN10 は公称圧力の指定です。規格の参照条件で 10 バールであり、証明圧力やクラス番号ではありません。これは、規格が所有する各 DN のフランジ外径、ボルト円、ボルト数、および厚さを固定します。パイプスケジュール、ボア、面仕上げ、または材質は固定しません。2 つのフランジはどちらも PN10 と呼ばれることがありますが、一方のシステムの PN10 ともう一方のシステムの 10K または Class 150 はドリル加工が異なるため、ボルトで締まらない場合があります。

実用的なルールは、PN10 フランジは名前で 1 つの規格に対して注文する必要があるということです。購入者が PN10 のみと記載した場合、サプライヤーが選択し、その選択は在庫にあるものになります。チタンの場合、その間違いは高価です。部品は受注生産であり、面を失うことなく再ドリルすることはできません。

プレートフランジまたは溶接ネック (PN10)

PN10 では圧力負荷は控えめなので、プレートフランジと溶接ネックの選択は実際には強度に関する問題ではありません。プレートフランジはボア付きの平らなディスクで、プレートまたはカットリングから機械加工され、パイプ壁と溶接に剛性を依存します。溶接ネックはテーパーハブを追加し、溶接をフランジ面から離し、パイプの曲げモーメントをハブに分散させます。低圧の水ラインではプレートフランジは安価で完全に適切です。振動、熱サイクル、または近くのポンプがあるラインでは、ハブが面を平らに保つものです。

チタンは、その選択の経済性を変えます。プレートは限られた厚さでしか入手できず、大型 DN の厚い PN10 プレートフランジは鍛造リングからカットする必要がある場合があり、コスト上の利点がなくなります。DN 300 を超えると、リング圧延鍛造品がプレートブランクよりも完成形状に近いことが多いため、溶接ネックの方が安価なルートになることがよくあります。

サイズがカスタマイズされている場合

このページでは、標準サイズに加えてカスタマイズされた寸法を提供しており、そこにほとんどのリスクがあります。カスタムフランジは、それを支える図面と同じくらいしか良くなく、直径と厚さは提供するがボルト円を提供しない図面は注文できません。以下の表は、仮定なしでチタンフランジの見積もりを行う前に、図面に記載する必要があるものをリストアップしています。

カスタマイズに関する 2 番目の注意点: 材質証明書は図面改訂と一致する必要があります。鍛造品がカットされた後にフランジが改訂された場合、レポートのグレードと熱番号は古い改訂に属し、顧客監査でそれが検出されます。購入注文書には、図面ファイルだけでなく、改訂レターを記載してください。

このページにある仕様ブロックの読み方

上記のいくつかの記述はすべて真実であるとは限らず、注文前にその解決が重要です。規格行には ASTM B16.5 がリストされていますが、これは存在しません。B16.5 は ASME の寸法規格であり、チタン鍛造品ドキュメントは ASTM B381 であり、鋳造品ドキュメントは ASTM B367 です。ASTM B16.5 には証明書を発行できません。同じ行には DIN 2627 と 2628 がリストされていますが、これらは PN16 および PN25 ～ PN40 の溶接ネックフランジであるため、どちらもタイトルで指定された PN10 フランジを説明できません。そのシリーズの PN10 溶接ネックは DIN 2631 です。

圧力行は 150# から 2500#、PN6 から PN64 まであり、これはこの部分ではなく、ワークショップ全体をカバーするテンプレート範囲です。フランジは同時に PN10 と Class 2500 になることはできません。32 MPa のような高い数値は、このページのソースデータにはどこにも現れないため、タイトルから推測すべきではありません。材質行は Gr1 を繰り返し、Gr3、Gr4、Gr9 をリストしていますが、下の化学組成と引張強さの表は Gr1、Gr2、Gr5、Gr7、Gr12 のみをカバーしています。Gr9 フランジには独自の表とレポートが必要です。

さらに 2 つの小さな項目に注意が必要です。サイズ行は NPS 1/2 から NPS 24、次に DN 10 から DN 2000 までですが、NPS 24 は DN 600 なので、2 つの範囲は異なる製品を説明しています。そして表面は研磨済みと説明されています。ガスケット座面は粗さで指定され、通常はライズフェイスで 125 ～ 250 Ra であり、研磨面はボルト荷重下でガスケットが押し出される可能性があるため、ほとんどのシートガスケットには滑らかすぎます。

注文に関する注意

購入注文書に、規格と定格、DN とパイプスケジュール、面タイプとその粗さ、ボルト円と穴数および直径、グレードとレポートレベル、サイズがカスタマイズされている場合は図面の改訂を記載してください。検査行に頼るのではなく、UT と EN 10204 3.1 レポートを要求し、フランジを鍛造品に追跡できるように熱番号を刻印またはタグ付けするように要求してください。

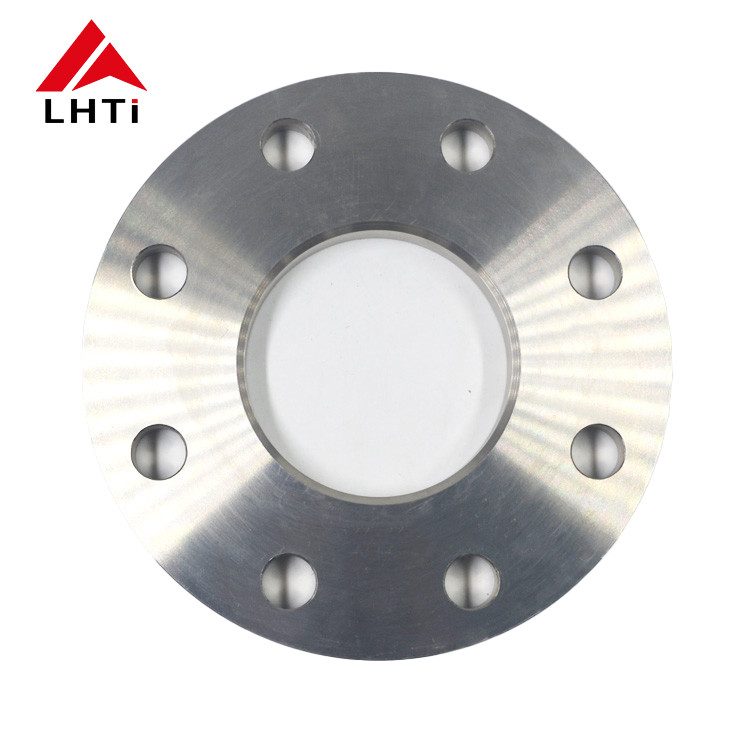

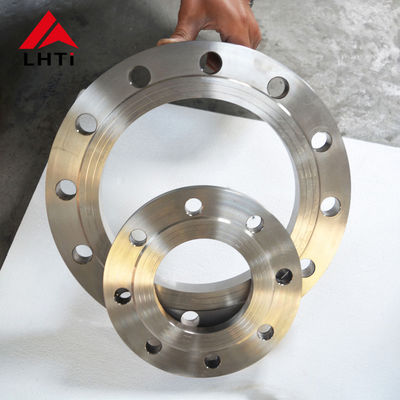

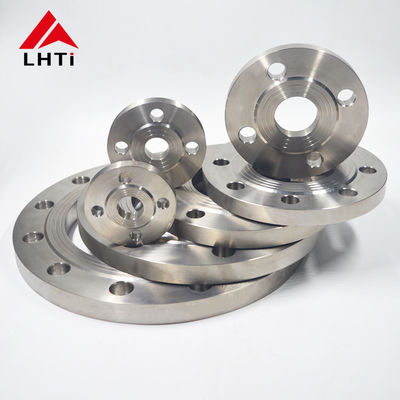

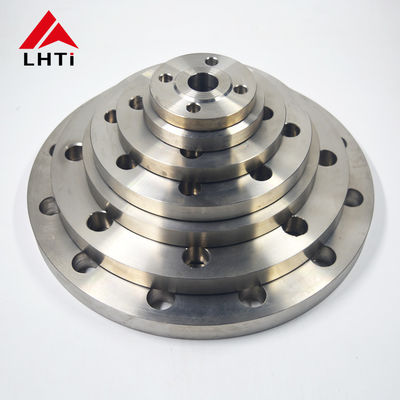

製品画像
