溶接ネックフランジは、ハブが構造的な役割を果たす唯一の一般的なフランジ形状です。フランジの厚さからパイプ壁まで先細りになり、接合部の曲げモーメントを溶接に残すのではなくパイプに移動させます。そのため、ボア、ハブの長さ、フェイスはすべて同じ規格から来る必要があり、4つの規格をリストするページは、単一のシステムをリストするページよりも詳しく読む必要があります。

1つの鍛造品、4つの次元システム

このページの規格フィールドには、ASME B16.5、JIS B2220、DIN 2627〜2628、およびGB/T 9116が一緒に記載されています。これらのシステムは、突合せ面のアイデアに同意し、ボルト円、ボルト径、フランジ外径、フェイス高さ、ハブ長など、重要なすべての寸法について意見が異なります。JIS 10KのDN 100フランジは、両方とも公称4インチで、両方とも10〜20 bar近くの定格であるにもかかわらず、DN 100クラス150フランジにはボルトで固定できません。

実際の結果として、規格は好みではなく、部品番号の一部です。ラインが1つのシステムで設計されている場合、フランジ、ガスケット、ボルトはすべてそのシステムから供給され、クロスオーバーする唯一の安全な方法は、相手フランジも変更することです。

DIN 2627はPN16をカバーし、DIN 2628はPN25およびPN40をカバーするため、どちらもクラス900またはクラス2500フランジを説明できません。ページの圧力行に何が記載されていても、DIN番号はワークショップが機械加工できるものとして読み、リスト内のすべてのクラスに適用される範囲としてではありません。

ハブが溶接ネックを形成する

溶接ネックフランジのボアは、接続するパイプの内径に一致するように機械加工されています。ボアがパイプよりも小さい場合、接合部には製品を閉じ込め、溶接ルートに応力集中を引き起こす段差があります。ボアが大きい場合、溶接はギャップを橋渡しする必要があり、ルートパスはノッチになります。したがって、ボアは公称サイズだけでなく、パイプスケジュールとともに引用する必要があります。

チタンは、鋼よりも溶接側での許容度が低くなります。溶接プールは、約400℃を下回るまで不活性ガス下に保つ必要があります。この温度を超えると、金属は酸素と窒素を吸収し、曲げ応力で割れるアルファケースを形成します。溶接キャップのストローの色は許容範囲ですが、青または紫はシールドが失敗したことを意味し、白く剥がれた堆積物は、接合部を研磨するのではなく切り出す必要があることを意味します。

このページの規格フィールドを読む

フィールドはASTM B16.5という言葉で終わっています。そのような規格はありません。B16.5はASMEの寸法規格であり、チタン鍛造品の材料側はASTM B381です。ASTM B16.5を引用する証明書は発行できないため、購入者は寸法についてはASME B16.5、材料についてはASTM B381を要求し、両方を同じレポートに記載する必要があります。

同じフィールドには、ASMEとANSIが異なる組織であるかのようにリストされています。それらは古い名前と新しい名前の下で同じ組織であり、B16.5は何十年もASMEの文書です。これは無害な重複ですが、仕様の残りがどれほど注意深く書かれたかを示す有用な信号です。

化学表に対する材料リスト

材料行はGr1、Gr1、Gr2、Gr3、Gr4、Gr7、Gr9と読み取れます。Gr1は2回出現し、Gr3、Gr4、Gr9はページの上部にある化学的または引張テーブルにはどこにも出現せず、Gr5はそれらのテーブルに出現しますが、材料行には出現しません。このページからGr9を注文する購入者は、ページが組成を示せないグレードを注文することになります。

Gr9はTi-3Al-2.5V、約650 MPaの引張強度と良好な冷間加工性を備えたチューブ合金であり、鍛造フランジとしては珍しい選択です。溶接ネックの場合、適切なデフォルトはGr2です。きれいに鍛造され、問題なく溶接され、熱影響部に対して十分な延性があります。Gr7は塩化物があるラインの選択肢であり、Gr5はフランジ自体が高負荷を担ぐ場合、Gr1は低圧作業のみです。なぜなら、フェイスで変形するほど柔らかいからです。

注文時の注意

規格、サイズ、クラスまたはPN、フェイス、ボアスケジュール、ハブパターン、グレード、レポートを指定してください。その中で、ボアスケジュールは最もよく省略されるものであり、現場にあるパイプにフランジを溶接できるかどうかを決定するものです。

このページではサイズがNPS 1/2～24、およびDN 10～2000として記載されています。これらは異なる範囲です。NPS 24はDN 600であり、DN 2000はNPS 80近くに位置し、B16.5の外であり、製造品またはB16.47品目になります。B16.5溶接ネックの場合はNPS 1/2～24の範囲で注文し、それ以上のサイズは図面管理として扱ってください。

表面は研磨済みと記載されています。フランジフェイスの場合、研磨済みは突合せ面の仕上げであり、本体全体ではありません。ガスケット座面には、ガスケットタイプに適した粗さ範囲があります。フェイスの鏡面仕上げは改善ではありません。スパイラルワインドガスケットは、噛み込むための制御された歯の仕上げを必要とし、ガラスのような滑らかなフェイスはボルト荷重下で滑らせます。

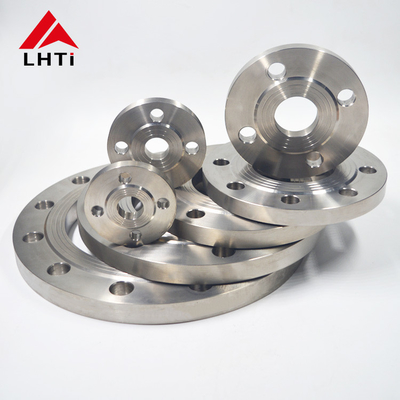

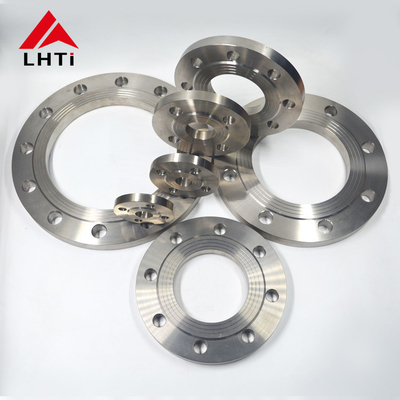

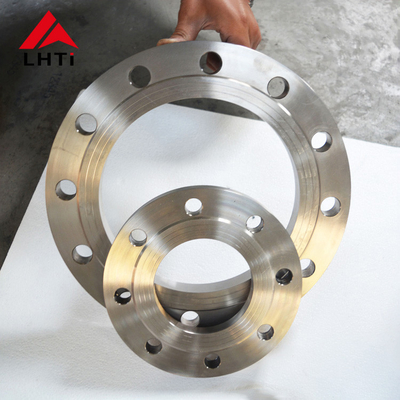

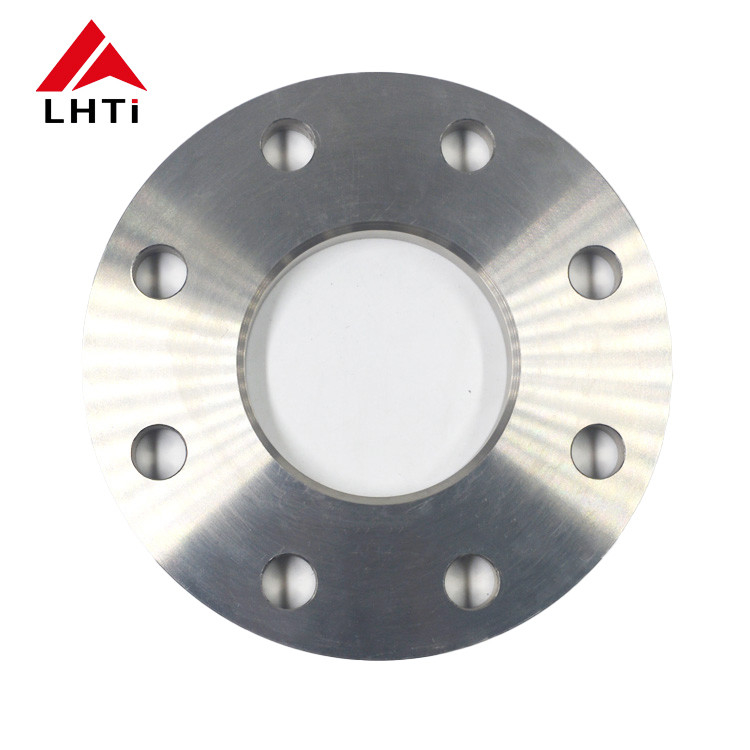

製品画像
