| ブランド名: | LH-Ti |
| モデル番号: | LH-BL |
| MOQ: | 1本 |
| 価格: | US dollar $30/pc--US dollar $80/pc |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 5000個/月 |
井戸ヘッド接続用のタイタンフレンズ
熱工許可なしで開けるため,タイタンパッケージの中で最も誤って指定されているフレンズです.糸がこのページでは,スクリューされた形がどのように振る舞うか,何が証明され,何が証明されないか,標題の井戸頭文字が規則を変える場合.
2 種類 の 糸 と 長い 溶接 首
このページの属性ブロックは,タイプをスレッドフレンズと,密封面をRFと命名しています. 仕様の上の説明は,注文にカスタムで作られた長い溶接首フレンズについて語っています.,2つの異なる製品で ページの半分しか読まない買い手は 間違った商品を注文するかもしれません
細紋フレンジは,スナップドローで,ハブがないので,シール剤でシールし,溶接はできません.長い溶接首フレンジは,平らな穴を持っています.長い角型ハブで,パイプに溶接されている需要は井戸頭出口である場合,接続形態は,フレンズカタログではなく,機器規格によって決定されます.図面には どちらが欲しいか書いてある.
スレッドエンゲージメントが評価を決定する
NPTスレッドは直径16分の1で角化され,管が突き込まれる間,シミと根の間の干渉によって結合が作られます.5から6つの完全なスレッドの関与は,チタン上の音関節のための実用的なターゲットです細い糸が少なくなり,荷重が回転が少なくなり,柔らかい合金がパイプよりも早く屈服する.
螺紋接頭も,フレンズではなく,パイプ壁によって制限されます.表10のパイプに螺栓されたクラス900の螺紋接頭は,薄い壁のクラス900のフレンズです.そして,集合は弱い部分によって評価されていますチタンはこの状態を悪化させ,他の方向では改善します. 合金では,鋼糸を掘るような塩化物に対して抵抗力がありますが,乾燥したチタンからチタンまでの糸が 最初の化粧を掴んで 二度と分解しないように.
| 形式 | 結合する方法 | 顔とシール | 典型的な格付け | 失敗する場所 |
|---|---|---|---|---|
| 糸付き,NPT | パイプの螺栓をタップドローに | 糸密封剤,密封器なし | クラス150~600 | 振動が関節を緩める |
| 糸付き,BSPP | 肩のある平行糸 | 肩に固定された洗濯機 | PN10からPN16 | 肩の損傷漏れ |
| 長い溶接首 | 長いハブへのパイプボット,溶接 | RFまたはRTJガスケット | クラス300~2500 | ハブ穴はパイプIDと一致しなければならない. |
| 溶接首 | パイプボットと角型ハブ,溶接 | RFまたはRTJガスケット | クラス150~2500 | 溶接の根の欠陥 |
| 盲目 | 退屈さなく,ノズルを閉じます | RFまたはRTJガスケット | クラス150~2500 | 誤ったボルトグレード |
RFはスローリングフレンズの 合理的なデフォルトです テープはボルトの円の中にあり スローリングはシールします RTJは 井戸ヘッド機器が期待する顔ですそして,リング関節の溝は,残りの壁をチェックせずに,同じ厚さのスレッドフレンズに切ることはできません., したがって RTJ plus threaded は,カタログオプションではなく,特別デザインとして扱われるべきです.
井戸 の 奉仕 は B16.5 の 奉仕 で は ない
タイトルには"ウェルヘッド"と書かれていて その言葉は製品を別の標準ファミリーに 移します圧力が2000〜20000psiのクラスでASME B16.5 は 2500 級で止まり,圧力制御装置ではなく,パイプ用フレンズをカバーします.
このページの仕様書には,B16.5パイプフレンズに適した -60〜250°Cの作業範囲が記載されています.井戸頭組は通常,より狭い帯で合格し,実際のサービスのために減額されます.したがって,井戸頭のために注文されたフランジは,カタログ温度線ではなく,設備規格と使用状況に対して報じられるべきである.
どんな 基準 が 何 を 証明 でき ます か
ASME B16.5はNPS 1/2からNPS 24までのスレッドフレンズをカバーし,鍛造またはプレートが必要なので,鋳造ボディはそれに認定することはできません.このページの技術フィールドは,偽造鋳造を読むB16.5 を必要とする購入者は,B381 を求めなければならない.この場合,B16.5 を必要とする購入者は,B381 を求めなければならない.
DIN 2630 から 2633 は PN6 から PN40 の 溶接 首 フレンズ です.それゆえ,スローリング フレンズ を 説明 する こと は でき ませ ん.スローリング DIN フレンズ は DIN 2566,PN10 に位置する両家族を1つの標準フィールドの下にリストすることは,サプライヤーのページで一般的であり,能力リストとして無害ですが,単一の項目のための仕様ではありません.
| NPS | DN | 1インチあたりのスレッド,NPT | 一般的なチタン使用 | 注記 |
|---|---|---|---|---|
| 1/2 | 15 | 14 | 計器とサンプルライン | 最小のストック・ボー |
| 3/4 | 20 | 14 | サイズの気流管 | 1/2 と同じ TPI |
| 1 | 25 | 11.5 | 電力と水道 | 第1サイズ 11.5 TPI |
| 1 1/2 | 40 | 11.5 | ポンプと交換器の排水管 | 塩化物によく見られる |
| 2 | 50 | 11.5 | 小型掘削加工ライン | 最も多く紹介されているスレッドサイズ |
| 3 | 80 | 8 | タンクと容器のノズル | 握手と1回転 |
| 4 | 100 | 8 | 大規模な電力部門 | 4インチ以上 溶接使用 |
注文要約
接続形式を最初に指定し,その後,糸の種類とサイズ,顔面,圧力クラスおよび標準を指定します.糸の種類は,最も頻繁に省略される項目です:NPT と BSPP は 糸形と密封方法が違いますフレンジをタップしたBSPPは,名目サイズが一致する場合でも,NPT乳首を受け入れません.
このページのサイズフィールドは,注文する前に解決する価値のある方法で異議を唱えています.属性ブロックは,DN 10 から DN 2000 の隣にNPS 1/2 から NPS 24 を与えていますが,NPS 24 は DN 600 です.この2つの半数は異なる範囲を表していますB16.5 フレンズの場合は,NPS 1/2 から 24 の範囲で注文し,それ以上のものは図面制御された項目として扱います.
圧力は,2つのシステムで表される.クラス150から2500とPN6からPN64で,他の場所では0.6から32MPaのノートがあります.これらは並べられません:32MPaはおよそPN320です.PN64よりかなり高く,B16を超えています.5 クラス範囲はほとんどのサイズで. 1 つのシステムを引用し,線が DIN 線である場合は,メガパスカルの数字ではなく PN 番号を引用します.
最後に,グレード.属性ブロックはGr1,Gr2,Gr5,Gr7とGr12を提供し,説明はGr1とGr2をリストし,グレードラインはGr4を追加します.Gr1とGr2は,柔らかいCPグレードのタップドローがきれいに切断し,Gr5のように速く硬化しないため,スロードフレンズの合理的なデフォルトです.Gr7は,線が塩化物を運び,糸が濡れるときに選択され,Flanchボディ自体が組成の構造部分である場合のためにGr5は予約されるべきです.

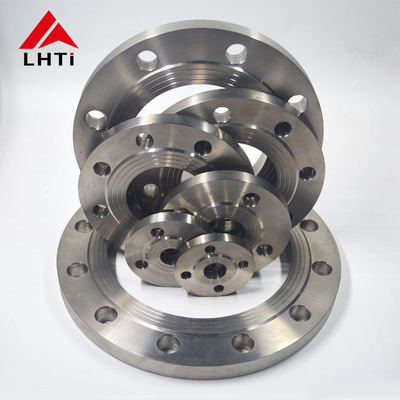

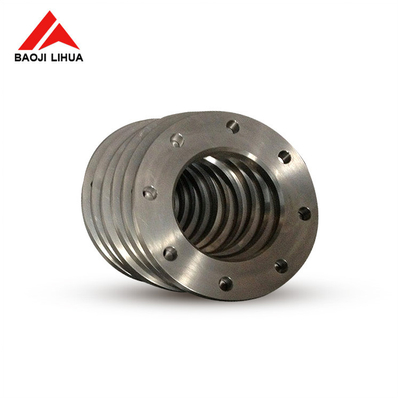

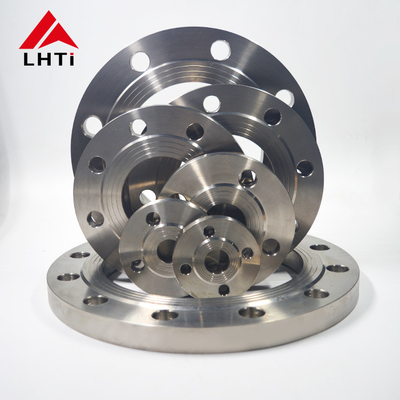

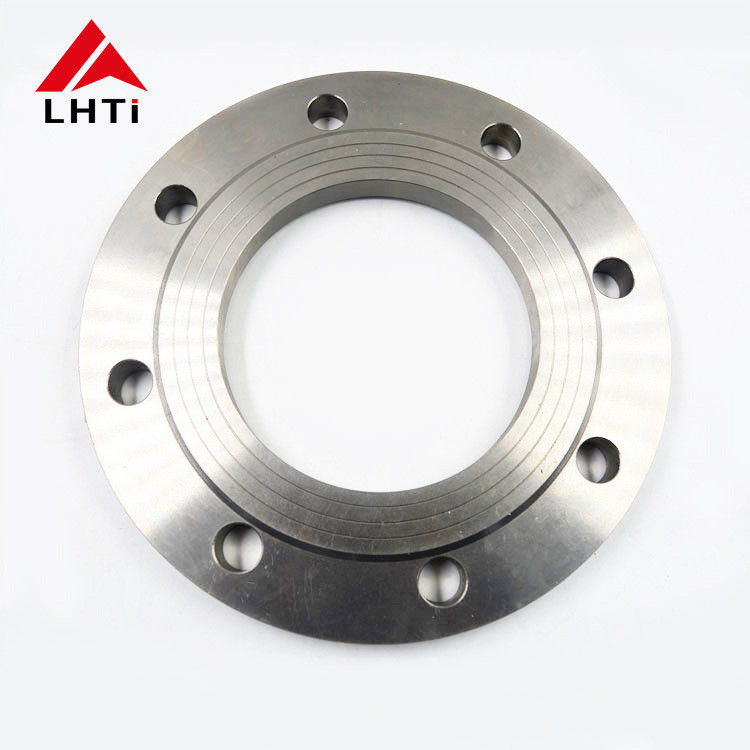

製品画像
