医療用チタンシャフト：グレードと振れ

医療用チタンシャフト：グレードリストと振れ

シャフトはラベルの違うバーではありません。バーの注文は化学成分、直径、長さで判断されますが、シャフトの注文はどれだけ真っ直ぐに回転するか、どれだけ真円に回転するか、そして仕上げ加工のためにどれだけの材料が残っているかで判断されます。このページでは、タイトルに記載されているグレードリスト、本文で説明されているさまざまなグレード、そしてチタンシャフトが医療機器で機能するかどうかを決定する幾何学的数値について説明します。

シャフト、ロッド、バーは3つの異なる注文です

同じGr5バーでも、ミルからはバーとして、販売時にはロッドとして、そしてシャフトとして受け入れられることがあります。なぜなら、これらの言葉はテストではなく用途を表すからです。実際には、シャフトの注文には3つの要件が追加されます。長さ方向の直角度、中心線周りの振れ、そしてフィレットで亀裂を発生させない表面です。これらは幾何学的および仕上げの項目であり、バイヤーが単にバーの説明をコピーした場合に見落とされがちな項目です。

研削加工でそのほとんどが決まります。研削シャフトは通常、片側あたり0.3～0.5mmの余裕を持ったバーから製造され、センターレス研削でセンター間を加工することで、直径と振れが同時に修正され、その後、手触りではなくダイヤルゲージでVブロック上で検査されます。旋盤加工されたバーは、圧延されたバーよりも表面は優れていますが、素材の弓なりに従うため、どんなに良い仕上がりでも、曲がったバーは曲がったシャフトを生み出します。

タイトルと本文のグレードリスト

このページのタイトルにはGr1、Gr2、Gr3、Gr4、Gr5、Gr12、Gr7がリストされています。その下の説明では、グレード6 Ti-5Al-2.5Snについて、サービス温度480℃、中程度の強度、良好な溶接性、熱処理への応答なしを引用しています。さらに下にある化学成分と引張強さの表には、Gr1、Gr2、Gr5、Gr7、Gr12のみの列があります。グレード6はどちらの表にも列がありません。

グレード6は非常に近いα合金であり、その説明は正確ですが、このページが表から引用できる在庫範囲の一部ではありません。安全な読み取り方は、本文は継承されたコンテンツであり、表は提供されるものです。したがって、「あなたのページ通り」とだけ書かれた注文は曖昧であり、ミル証明書に書かれたグレードだけがバイヤーが実際に受け取るグレードです。

タイトルにあるGr7は、ピリオド付きのGr.7と書かれています。これはGr7と同じグレードで、Gr2の化学成分に0.12～0.25パーセントのパラジウムが添加されています。Gr2と同じ345MPaの引張強度と275MPaの降伏強度を持つため、耐食性を購入するだけで、それ以上のものはありません。より高い強度を期待してGr7を指定する設計者は、表を誤読しています。

医療用途とそれに伴う証明書

製品タイトルにある「医療用」という言葉には、テストの裏付けがありません。外科用器具を駆動する、ドリルを案内する、歯科用ハンドピースの一部を形成するチタンシャフトは、体の外側にあり、B348工業用バーから合法的に製造できます。埋め込まれるシャフト、または体内で負荷を運ぶシャフトは、CPグレードGr1～Gr4の場合はF67、グレード23 ELIの場合はF136が必要であり、これらの文書のいずれもプレーンなGr5バーを証明することはできません。

このページにある標準リストは、B348、F67、F136、AMS 4928を一緒に記載しています。このリストはミルが加工できるものを記述しており、単一のバーが証明されるものを記述しているわけではありません。バイヤーは、証明書に1つの標準と1つのグレードを同じ行に記載するように要求すべきであり、4つの標準をリストしてグレードを推測させる文書を受け入れるべきではありません。

直角度、振れ、および機械加工代

直角度は長さあたりの偏差として引用され、通常はミリメートル/メートルで、バーを2点で支持した状態で平面上で測定されます。振れは中心線周りの総指示値として引用され、センター間を加工されたシャフトでのみ意味を持ちます。この2つの数値は交換可能ではなく、図面が一方を要求しているのに他方を引用するサプライヤーは、質問に答えていません。

長さは重要です。なぜなら、長くて細いシャフトは自身の切削力でたわむからです。実用的なルールとして、チタンの仕上げ加工では、支持されていない長さを直径の約6倍未満に保ち、それ以上の場合はトラベリングステディを使用します。チタンは表面で加工硬化するため、切削せずにこすれるパスは、次のパスが除去する必要のある非常に層の硬度を上げます。

注文時の注意

グレードを標準とともに、直径を公差クラスとともに、直角度と振れ、長さを端部カットとともに、状態、表面、証明書を記載してください。このページでは、在庫範囲は属性ブロックで3～350mm、仕様ブロックで0.8～500mmです。前者を在庫からの提供、後者をミルの能力とみなし、在庫範囲外のものは特別サイズとして注文してください。

属性ブロックでは、材料を純チタンとも記述しています。Gr1とGr2については真実ですが、Gr5、Gr7、Gr12については合金であるため偽であり、重量計算に使用される密度が変わります。CPグレードの場合は4.51 g/cm3、Gr5の場合は4.43です。重量で販売されるシャフトの場合、1個あたりの差は小さいですが、パレットでは目に見えるため、重量を引用する前にグレードを固定する必要があります。

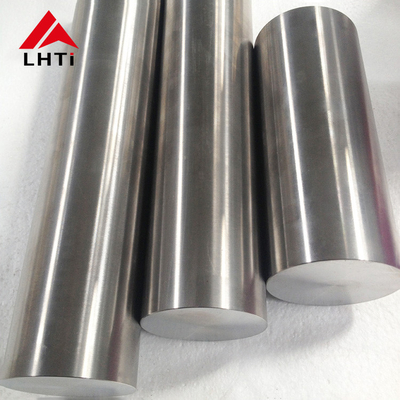

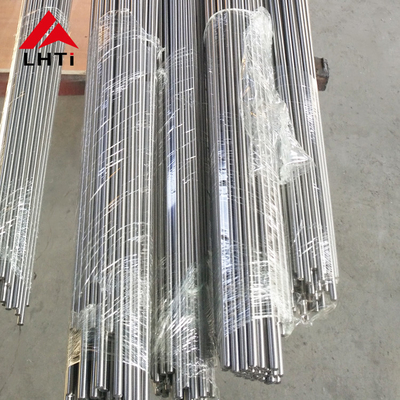

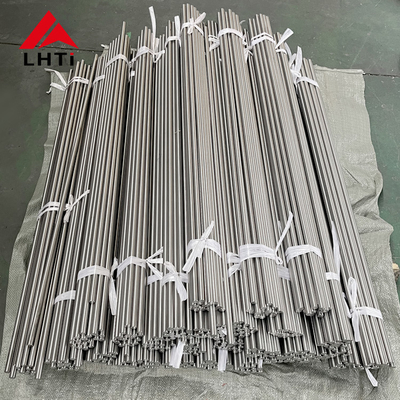

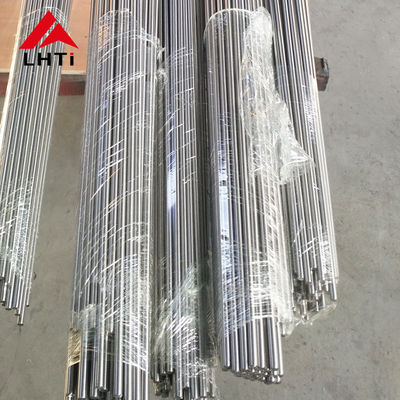

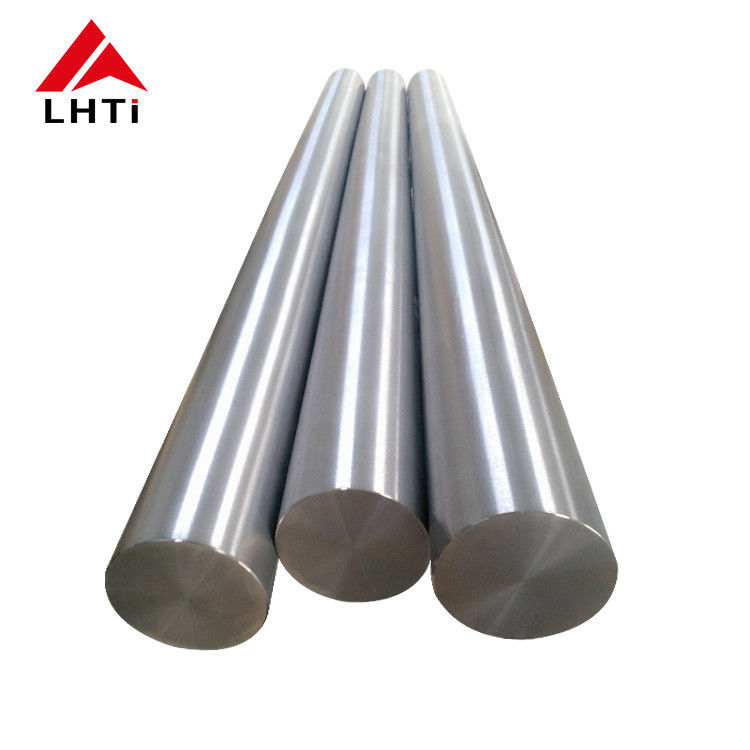

製品画像
