| ブランド名: | LHTi |
| モデル番号: | チタニウムの棒 |
| MOQ: | 30のKG |
| 価格: | $20.00~$30.00/kg |
| 支払条件: | T/T、、L/C、Western Union、PayPal |
| 供給能力: | 1ヶ月あたりの300000のkg |
F136チタンバー：規格、グレード、切断長
ASTM F136は、最も引用され、最も理解されていないチタンバーの規格です。これは、正確に1つの合金を正確に1つの清浄度クラスでカバーしており、証明できないグレードリストの隣に日常的に印刷されています。このページでは、F136が実際に何をカバーしているか、ELI接尾辞がなぜ重要なのか、このページタイトルの矛盾をどのように読むか、そして切断長の公差が実際に機械に届くものにどのように影響するかを説明します。
F136が実際にカバーするもの
F136は、外科用インプラント用の鍛造Ti-6Al-4V ELIの規格です。ELIはextra low interstitial（超低間隙原子）の略で、管理上の違いは、標準Gr5の最大0.20パーセントに対して酸素が最大0.13パーセント、鉄が0.40パーセントに対して0.25パーセントであることです。その清浄度が、インプラントに必要な延性と破壊靭性を購入します。これはコーティング、熱処理、または検査レベルではなく、化学クラスです。
| 規格 | カバーするグレード | 酸素レベル | 証明するバー | 証明できないもの |
|---|---|---|---|---|
| ASTM B348 | Gr1～Gr5、7、12など | 0.18～0.40% | 工業用バーおよびビレット | インプラント用途 |
| ASTM F67 | Gr1～Gr4、CPチタン | 0.18～0.40% | 医療用CPバーおよびワイヤー | Gr5またはELI |
| ASTM F136 | Ti-6Al-4V ELI、グレード23 | 最大0.13% | インプラントバー | Gr2、Gr4、標準Gr5 |
| AMS 4928 | Ti-6Al-4V | 最大0.20% | 航空宇宙用バーおよびワイヤー | CPグレード |
| ISO 5832-3 | 外科用鍛造Ti-6Al-4V | ELIおよび標準 | インプラントストック | CPグレード |
実際の結果として、F136はグレード23に適用され、それ以外には適用されません。Gr2またはGr4バーは、医療用であってもF136に準拠することはできません。なぜなら、それらのグレードはF67でカバーされているからです。標準Gr5バーもELIではないため、F136に準拠することはできません。そうでないように見える証明書は、入荷時に停止する価値のある書類上のエラーです。
ELI接尾辞が高価な理由
低い酸素レベルの達成と維持はより困難です。スポンジの選択、溶融の管理、そしてバーが完成する前に表面を洗浄する必要があり、これらの各ステップはコストを追加します。購入者が受け取るのは、標準Gr5の最小895 MPaに対して最小860 MPaの引張強さを持つバーです。証明書上ではわずかに弱いですが、使用上はかなり靭性が高く、ノッチでの疲労挙動も優れています。
このトレードオフは、インプラントや疲労破壊に敏感な医療機器がまさに求めているものです。ブラケットやファスナーにとっては間違ったトレードオフです。なぜなら、標準Gr5の高い強度が必要であり、追加の靭性には買い手が存在しないからです。
このページタイトルの仕様に対する読み方
このページのタイトルは、F136とGr2、Gr4、Gr5を一緒に挙げています。下の仕様ブロックはB348とAMS 4928を挙げ、グレードブロックはGr5、Ti-6Al-4V、Ti-6Al-4V ELIを挙げています。これら3つの記述は同時に真実であることはできず、解決策は簡単です。実際にここで提供されているバーはGr5およびELI材料であり、F136はそれらの説明のELI部分にのみ適用され、B348およびAMS 4928は工業用および航空宇宙用の文書であり、Gr2またはGr4はF67に注文する必要があります。
したがって、インプラントグレードのバーを必要とするバイヤーは、グレード23をF136に注文し、証明書に規格とグレードを同じ行に記載するように依頼する必要があります。工業用バーを必要とするバイヤーは、B348またはAMS 4928にGr5を注文し、アプリケーションが決して使用しないELI化学に料金を支払うべきではありません。
切断長、公差、および切断許容範囲
このページでは、固定長公差をプラス20 mm、切断許容範囲をカットあたり5 mm、最大長を6000 mmと規定しています。これらの2つの数値が、バーから何本のピースが取れるか、そして最後のピースが使用可能かどうかを決定します。図面で6000 mmのバーから500 mmのピースを10本要求する場合、計算は10本のピースプラス9回のカットであり、10回のカットではありません。鋸での損失は価格に含まれる必要があります。
| 指定する項目 | 例 | なぜ重要か | 省略した場合 | 確認者 |
|---|---|---|---|---|
| グレードと規格 | Gr23をF136に | 証明書を定義する | ミルがグレードを選択 | 証明書とPMI |
| 直径公差 | 12 mmでh9 | フィットとグリップ | 市販バンドのみ | マイクロメーター、3点 |
| 長さ公差 | +20 mm固定 | 鋸とチャック許容範囲 | 短いピースは拒否 | テープまたはゲージ |
| 切断許容範囲 | カットあたり5 mm | 1本のバーから複数ピース | 追加料金として請求 | 重量に対するピース数 |
| 状態と表面 | 焼きなましM、研磨済み | 機械加工と疲労 | 圧延状態、スケール付き | 目視と硬度 |
直径も同様の扱いを受けるべきです。研磨は材料を減らすため、仕上げられた直径が注文するべきものであり、公称値で市販公差で注文されたバーは、仕上げ後にサイズを下回って届く可能性があります。3 mm未満の小径では、ミルの能力は1.0 mm以上と記載されており、3～350 mmの在庫範囲ではなく、非常に小さいバーはリストに収まっているように見えても特別注文です。
注文に関する注意
規格とグレードを一緒に、直径とその公差クラス、長さとその公差と切断許容範囲、状態、表面、および証明書を記載してください。インプラント用途の場合は、ISO 5832-3ルートを追加し、証明書に準拠声明ではなく間隙値（interstitial values）を要求してください。なぜなら、酸素と鉄はバーがELIであるかどうかを決定する数値だからです。
このページの属性ブロックは、依然として材料を純チタンとして記述しています。そうではありません。Gr5とそのELIバリアントは、アルミニウムとバナジウムを含むチタンの合金であり、ブロックはテンプレートのデフォルトです。さらに下に印刷されている化学および引張テーブルが信頼できるデータであり、ミル証明書のグレードが完成部品が実際に作られるものです。

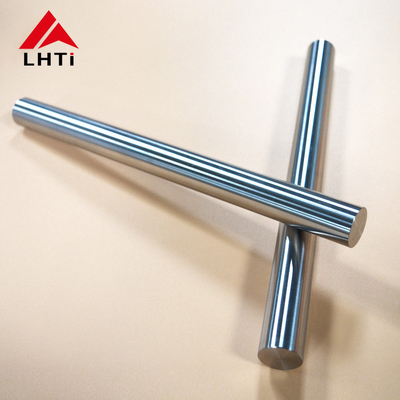

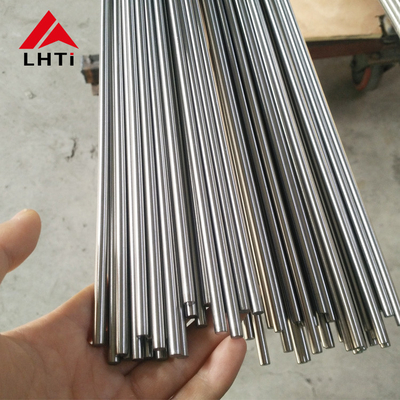

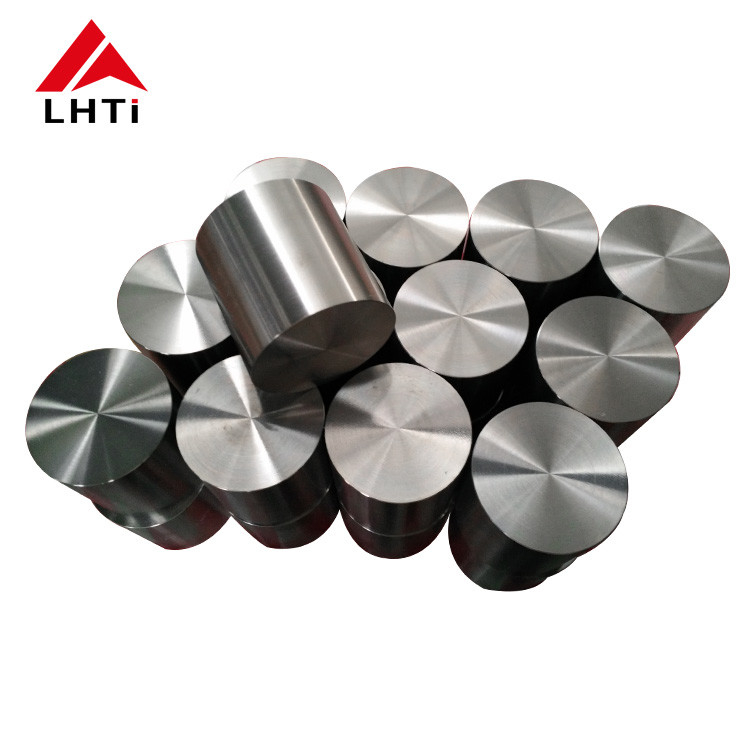

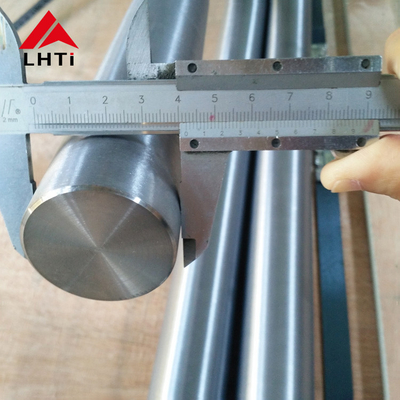

製品画像
