チタンバーグレードGr2からGr5：価格ではなく番号で選ぶ
タイトルの6つのグレードをリストし、価格帯を表示するチタンバーページは、買い手にコストで選ぶよう促します。グレード番号は節約するのに適した場所ではありません。なぜなら、番号は異なる酸素含有量をエンコードしており、それゆえ異なる強度、成形性、溶接性を意味するからです。このページでは、各グレードが実際に提供するもの、テンパーコードの意味、そして医療用途のクレームには工業用途とは異なる証明書が必要な場合について説明します。
グレード番号が変更するもの
市販純チタングレードは、介在物含有量が異なる同じ金属です。酸素が主な変数です：Gr1では0.18％、Gr2では0.25％、Gr3では0.35％、Gr4では0.40％。鉄分もそれに伴って増加します。酸素が増加すると、引張強度は240から550 MPaに上昇し、伸びは24％から15％に低下します。合金化されているものは何もありません。このはしご全体は、スポンジがどれだけきれいだったか、そしてミルがどのように焼きなましを行ったかの結果です。
| グレード | 最大酸素量 | 最大鉄分量 | 引張/降伏 MPa | 伸び |
|---|---|---|---|---|
| Gr1 | 0.18% | 0.20% | 240 / 138 | 24% |
| Gr2 | 0.25% | 0.30% | 345 / 275 | 20% |
| Gr3 | 0.35% | 0.30% | 485 / 380 | 18% |
| Gr4 | 0.40% | 0.50% | 550 / 483 | 15% |
| Gr5 Ti-6Al-4V | 0.20% | 0.40% | 895 / 828 | 10% |
| Gr23 ELI | 0.13% | 0.25% | 860 / 795 | 10% |
Gr5は合金であるTi-6Al-4V（引張強度895 MPa、降伏強度828 MPa）であるため、パターンを破ります。Gr23は、余分な低介在物（酸素0.13％）を持つ同じ合金であり、医療用インプラント規格が実際に認識しているグレードです。強度が必要なバイヤーはGr5を選択し、成形性が必要なバイヤーはGr1またはGr2を選択し、インプラントが必要なバイヤーはGr23またはF67用のCPグレードを選択します。B348にのみ認定されたGr2バーではありません。
タイトルのグレード6
このページのタイトルにはGr6がリストされており、下の表はGr1、Gr2、Gr5、Gr7、Gr12のみをカバーしています。グレード6はTi-5Al-2.5Snとして存在しますが、このページのデータに含まれるグレードではなく、標準品としては在庫されていません。図面でGr6が要求される場合は、特別な注文として扱い、一般的なグレードリストに含まれていると仮定するのではなく、別途証明書を期待してください。
テンパーコード：Y、R、M
このページの製品テーブルは、単一文字コードY、R、Mを使用しています。これらは装飾ではありません。Yは冷間圧延を意味し、よりタイトな直径とより明るい表面をもたらしますが、バーに残留応力を残します。Rは熱間圧延を意味し、より柔らかく、除去する必要のあるスケールを含みます。Mは焼きなましを意味し、応力を緩和し、強度の低下と引き換えにサイズを安定させます。
| コード | 意味 | バーへの影響 | 最適 | 注意点 |
|---|---|---|---|---|
| Y | 冷間圧延 | より高い強度、タイトな公差 | 小径、明るいシャフト | 残留応力、バネ性 |
| R | 熱間圧延 | より柔らかく、除去するスケールが多い | 大径、重い在庫 | 酸洗または旋削が必要 |
| M | 焼きなまし | 応力緩和、安定したサイズ | 機械加工、溶接、成形 | Yより強度が低い |
| 応力緩和付きY | 冷間圧延後、低く焼きなまし | 低応力での公差 | 細長い部品 | 強度がMに戻る |
| Gr5のSTA | 固溶化処理と時効処理 | 引張強度約1100 MPa | 航空宇宙、高負荷 | 延性が低く、切断が困難 |
選択は後で機械加工場で現れます。応力緩和されていない冷間圧延バーは、片側から材料が除去されると湾曲し、そこから切断された細長い部品は最初のパス後に移動します。タイトな直角度の要求がある場合は、焼きなまし、または冷間圧延後に応力緩和を行ったものを注文し、デフォルトに頼るのではなく、それを明確に述べてください。
医療用途の限界
このページの本文は、人工装具や埋め込みデバイス用の医療用チタン合金について説明し、次にASTM B348をF67およびF136と並べてリストします。B348は工業用バー規格であり、インプラント適合性については何も述べていません。F67は、Gr1からGr4までの外科用インプラント用の鍛造市販純チタンをカバーしています。F136は、Gr23であるTi-6Al-4V ELIをカバーしています。B348準拠のGr5バーは、化学組成がどれほど良くても、インプラント材料ではありません。
また、6Al7Nbと13Nb13Zrについても言及しています。これらは、Ti-6Al-4Vよりも低い弾性率を選択したインプラント合金であり、13Nb13ZrはASTM番号付きグレードではありません。これらは正当な製品ですが、特別な注文であり、それらを必要とするバイヤーは、一般的な医療説明を受け入れるのではなく、特定の規格と特定の機械的特性表を要求する必要があります。
直径、長さ、形状
このページには3つの直径範囲が表示されています：属性ブロックでは3～350 mm、冒頭の行では5～350 mm、製品テーブルでは0.8～500 mm。これらは提供される在庫範囲、その再記述、およびミルの能力として読み取ってください。長さは500～6000 mmまたは注文に応じて、バーは丸型、角型、六角型で利用可能です。
注文に関する注意
グレードを規格、テンパーコード、公差クラス付きの直径、表面、長さと端部仕上げ、および証明書とともに記載してください。化学組成、引張結果、および熱番号を含むEN 10204 3.1が通常のパッケージであり、納品時のPMIチェックは、納品されたグレードが注文されたグレードと一致することを確認する最も安価な方法です。
このページの属性ブロックは、依然として材料を密度4.51の純チタンとして説明しています。これはCPグレードについては真実ですが、Gr5については偽であり、その密度は4.43です。したがって、ブロックはタイトルのすべてのグレードの仕様として読むことはできません。化学組成と引張テーブル、および証明書のグレードが管理データです。

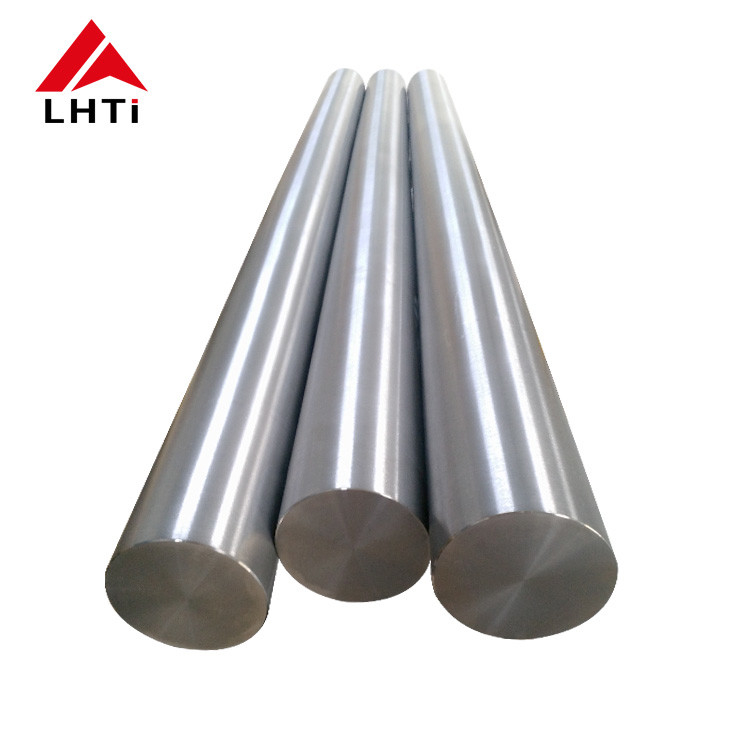

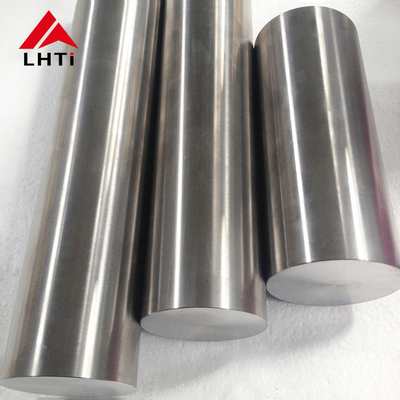

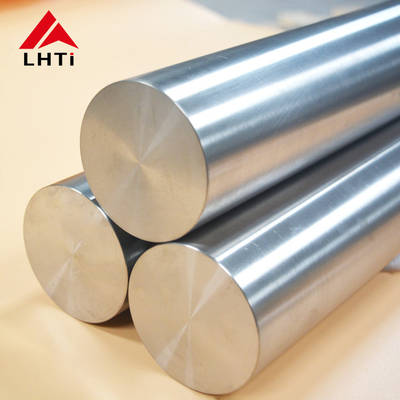

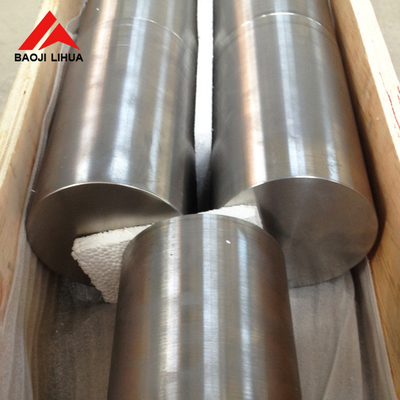

製品画像
