小径チタン棒規格解説

小径チタン棒：規格、寸法管理、用途適合性

小径チタン棒は、直径、公差、状態で購入され、購入注文に記載された規格によって、ミルが実際に認証する値が決まります。このページで扱われているASTM B338およびB337のタイトルはチューブ製品形態を記述していますが、ソリッドバーおよびロッドはASTM B348に、合金バーはASTM B265に供給されます。見積もり前に3つを区別することで、小径バー供給で最も一般的な書類上の議論を回避でき、その後の検査計画を設定できます。

各規格が実際に何をカバーしているか

ASTM B338はシームレスチューブを中心に記述されています。組成と引張特性を規定しますが、平坦性、フレア、静水圧試験も規定しており、これらはソリッドラウンドには適用できません。ASTM B337は溶接チューブについても同様の役割を果たし、溶接品質要件を追加します。バーは平坦性試験に合格できないため、いずれかのチューブ規格で発行された証明書は、バーが図面で必要とする寸法公差を満たしていることを確認できません。

ASTM B348はバー、ビレット、鍛造用材料の規格です。ソリッドセクションの直径公差、真円度、直角度、表面状態、機械的特性が定義されており、3mm以上の丸棒の正しい参照となります。Gr5、Gr9、Gr12などの合金グレードが必要な場合は、ASTM B265が合金バーとその焼鈍状態の特性をカバーします。外科用および歯科用の場合、ASTM F67は非合金グレードに加えて純度制限を追加します。

実際の結果は単純です。顧客の図面でバーにB338が指定されている場合、ミルは通常、チューブ相当の化学組成と試験を備えたB348バーを見積もり、両当事者は熱切断前に書面で合意する必要があります。この単一の明確化により、品質エンジニアが証明書のヘッダーを図面と比較して、材料の欠陥ではなく製品形態の不一致を見つける際に、入荷時の拒否を防ぐことができます。

25mm未満のサイズと公差

小径バーの公差は、直径と製造ルートの関数であり、グレードの関数ではありません。冷間引抜およびセンターレス研削バーは、仕上げパスが熱間加工で残った表面のばらつきを除去するため、最もタイトな帯域を保持します。剥ぎ取りおよび旋削バーは中間に位置し、熱間圧延バーは最も広い帯域を持ちます。10mmのバーの場合、研削済み在庫でプラスマイナス0.05mmが通常の商業的期待値ですが、熱間圧延状態の同じ直径ではプラスマイナス0.10mmしか約束されない場合があります。

直径以外に、図面に記載すべき3つの寸法があります。直角度は通常、1メートルあたりの最大偏差として引用され、1メートルあたり1ミリメートルは研削バーにとって実用的な数値です。3mの長さで許容される弓形は、バーがバーフィーダーを通過したり、心押し台間でチャックされたりすると問題になります。楕円形のブランクは偏心研削代を残すため、購入後にバーが研削される場合、真円度の低さは重要です。短いバーは機械を停止させるため、長さの公差は自動旋盤にとって重要です。

この製品のページ寸法フィールドは、外径5～114mm、肉厚0.3～10mm、最大長1200mmと読み取れます。肉厚の数値はチューブのものであるため、バーの場合、使用可能な読み取り値は直径範囲5～114mmで、最大在庫長は約1200mmです。これは以下の表に引用されている範囲であり、同じ属性ブロックにコピーされたチューブの属性ではなく、小径バーの説明と一致します。

小断面での構造と状態

小径では、表面層が断面の大きな割合を占めます。6mmのバーの0.05mmのアルファケースは半径の約1%に近く、その硬化し酸素が豊富になった皮膚は、ねじ転造や曲げ中に亀裂が発生する場所です。酸洗は、酸洗代が指定されている場合にのみ除去しますが、研削は機械的に除去し、疲労のためのよりきれいな表面を残します。ねじ切りまたは周期的に負荷がかかるものには、アルファケースを除去した研削バーの方が安全な購入です。

状態も同じ論理に従います。焼鈍バーは柔らかく、寸法安定性があり、加工しやすいです。Gr2は通常HB 180～215の範囲に収まります。冷間加工バーはより強力ですが、残留応力を持ち、引抜後に直角度調整を行うと、その応力が長さ方向に不均一に再分布されるため、機械加工部品は最初の切断後に移動する可能性があります。完成部品でタイトな同心度が必要な場合は、応力緩和または最終機械加工前の軽い焼鈍が追加作業の価値があります。

結晶粒流は、バーがファスナーになった場合にも重要です。バーから機械加工されたボルトは、軸方向に沿って結晶粒を持ち、引張荷重の正しい方向ですが、ねじ山の切り込みが流線に横切ります。重要なファスナーの場合、代替案は最初にブランクをヘッダーまたは鍛造し、流がヘッドからシャンクへの遷移に沿うようにし、次に切断する代わりにねじを転造することです。これは購入上の決定ではなく、設計上の決定であり、バーが注文される前に決定する方が安価です。

小径バーの使用場所

最大の用途は、チタンが耐食性または重量のために選択され、高温強度のためではない、小径機械加工ハードウェア：ネジ、スタッド、ピン、スペーサー、カスタム継手です。Gr2は酸化性化学サービスおよび海洋大気に対応します。少量のパラジウム添加を持つGr7は、非合金チタンがピッティングする還元酸に対応します。Gr5は、加工性と熱処理ステップのコストを犠牲にして、より高い引張範囲を必要とする用途に対応します。

計装およびセンサー作業では、ハウジングが非磁性、耐食性、軽量である必要があり、12mmのバーは従来の旋盤で穴あけおよびねじ切りができるため、小径バーが使用されます。バルブトリム、ステム、小型ポンプシャフトも同様です。航空宇宙分野では、小径バーはブラケット、ブッシング、ファスナーになり、鋼よりも軽量化されることで、アセンブリ全体に波及します。

機械工を驚かせる特性の1つは弾性率です。チタンは鋼の約207 GPaに対して約110 GPaであり、チタン棒は同じ曲げ荷重下でほぼ2倍たわみます。長くて細いシャフトでは、これはチャタリングや旋削中のバネ戻りとして現れ、ボルト締め継手では、チタン部品と鋼のカウンターパート間のねじ荷重の共有方法が変化します。同じ予圧に達するために必要なトルクは低くなり、ガリングのリスクは上昇するため、ドライフィルム潤滑剤または陽極酸化処理されたねじが通常の慣行です。

書類および検査

EN 10204規格の3.1証明書が基本です。熱番号、化学組成、引張強度および降伏強度、伸び、断面積減少率、硬度など、納品されたバーに追跡可能です。各熱の陽性材料識別は、入荷時にグレードの混同を数秒で検出します。証明書が正しく見える場合でも、化学ラインでの誤ったグレードのコストはテストのコストよりもはるかに高いため、実施する価値があります。

寸法検査は図面と一致する必要があります。直径は長さの複数の点でマイクロメーターで測定され、直角度は表面プレート上でダイヤルゲージで測定され、表面状態は合意されたサンプルに対して視覚的に確認されます。超音波検査は、断面が体積的なカバレッジには薄すぎるため、小径バーにはめったに適用されません。浸透探傷検査は、表面に開いた欠陥の実用的な方法であり、通常は日常的なものではなく特別な要件です。

小径バーの注文チェックリストは短いですが、各項目が重要です。規格番号と年、グレード、直径と公差クラス、状態、表面仕上げ、直角度、長さ、試験証明書レベル、そして図面にチューブ規格が表示される場合にどの規格が適用されるかの明示的な声明です。これらの7項目を見積もり時に合意することは、納品後に議論するよりも安価です。

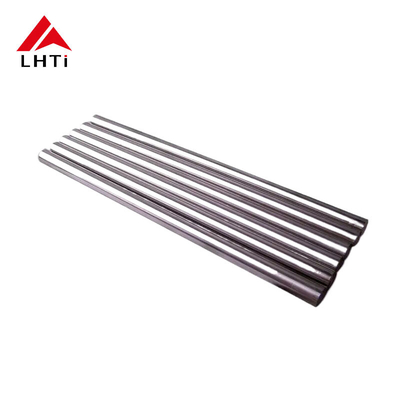

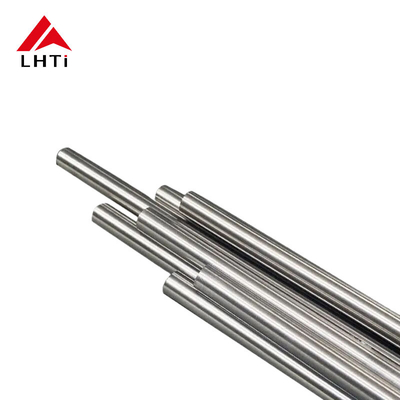

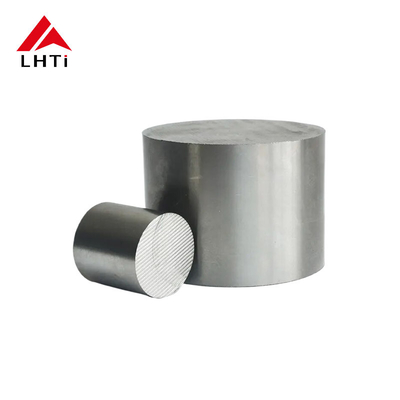

製品画像
