| ブランド名: | LHTi |
| モデル番号: | ブランク フランジ |
| MOQ: | 5~10個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給能力: | 月に5000枚 |
高応力チタンフランジの石油・ガス用設計
高圧石油・ガスサービスにおけるフランジは、パイプ肉厚ではサイズが決まりません。ガスケットを密閉するために必要なボルト荷重でサイズが決まり、その後、ハブとリングがボルトの荷重を解除するほどたわまないようにチェックされます。そのため、クラス900のフランジは、圧力だけでは必要とされるよりもはるかに重く、設計作業は3つの箇所、すなわちガスケット、ボルト、ハブの剛性にあります。このページでは、チタンフランジのこれらのチェックと、それに伴う材料の選択について説明します。
フランジデータ
| 規格 | ASME B16.5（24インチまで）、ASME B16.47シリーズAおよびB（それ以上） |
| クラス | 150、300、600、900、1500、2500 |
| 面 | ライズドフェイス、フラットフェイス、タング＆グルーブ、リングジョイント |
| タイプ | ウェルドネック、ブラインド、スリップオン、ソケットウェルド、ラップジョイント |
| グレード | Gr2、Gr5、Gr7（サワーサービス用）、Gr12 |
| 製造 | 鍛造リング、機械加工、パイプに合わせたボア |
| 試験 | 超音波試験、硬度測定、寸法レポート |
| ドキュメント | 証明書3.1（熱番号と機械的結果付き） |
図面の背後にある4つのチェック
| チェック | 保護するもの | 設計で合意されること |
|---|
ガスケットの座面組み立て時の圧力前の漏れ選択されたガスケットの座面応力でのボルト荷重運転荷重圧力および熱移動下での漏れ hydrostatic end force を加えたボルト荷重ハブとリングの応力ライズドフェイスでのフランジの降伏許容応力に対する縦方向および接線方向応力フランジの剛性ボルトの荷重を解除する回転クラスが上がるにつれて厳しくなるたわみ制限
順序が重要です。ガスケットは最初に選択されます。なぜなら、スパイラルワインドガスケットとリングジョイントガスケットは非常に異なる座面荷重を必要とし、ボルトは次に選択されます。なぜなら、その応力面積は、マージンを持たせて2つの荷重のうち大きい方を供給する必要があるからです。その後、フランジがチェックされます。チタンフランジは、同じクラスの炭素鋼フランジよりも許容応力は高いですが、弾性率は低いため、同じボルト荷重下でより大きくたわみます。これがチタン設計の落とし穴であり、フランジを鋼材の図面から材料を変更するだけでコピーできない理由です。
リングジョイントと高クラスサービス
クラス900以上では、リングジョイント面が一般的です。なぜなら、機械加工された溝内の金属リングは、柔らかいガスケットを破壊する圧力と熱サイクルに耐性があるからです。溝の寸法とリングは規格で購入され、その後、フランジはリングの高さに対する溝の深さについてチェックされます。溝が深すぎると、リングが底に達し、ボルトをどれだけ強く引っ張ってもジョイントが漏れます。リングジョイントサービス用のチタンフランジは、超音波試験後に溝を切ることができる十分な厚さの鍛造品から機械加工されます。切断前に切断されるのではなく。
サワーサービスとグレード7
湿った硫化水素が、Gr2またはGr5が使用できるかどうかを決定する条件です。チタンは、ほとんどの鋼材よりも硫化物応力割れに強いですが、石油・ガス業界で認められている方法は、Gr7（0.12～0.25パーセントのパラジウムを含むGr2）を指定し、NACE MR0175に対して化学組成と硬度を証明することです。パラジウムは、還元酸中の腐食電位を上昇させ、水素が存在する場所で不動態皮膜を維持し、サワーサービス仕様で証明書に記載されるグレードです。
疲労、振動、およびサブシー継手
トップスライドフランジは圧力サイクルを受け、サブシーフランジはライザーとフローラインからの曲げを受けます。そのため、疲労チェックはリングではなくウェルドネックに対して行われます。ウェルドネックは断面が変化する場所であり、急激な遷移、溶接部のアンダーカット、または研磨痕は亀裂の起点となります。サブシー継手はさらに2つの項目を追加します。カソード保護。チタンフランジが鋼構造物に接続されると、保護電流が鋼材に集中し、電位が過度に負になるとチタンを脆化させる可能性があるためです。断熱材。チタンフランジは海水を介して熱を伝導し、冷たいスポットはハイドレート形成を招く可能性があるためです。
ボルト、ガスケット、およびガルバニック絶縁
ボルトはチタンではなく鋼製です。これは、他の圧力継手と同様の理由です。チタンボルトはガリングし、トルクが再現できません。チタンフランジと鋼フランジが接合される場合、絶縁ガスケットと絶縁ワッシャーがカップルを断ち切り、鋼フランジが貴金属であるチタンによってアノードとして駆動されないようにします。ボルト荷重はガスケットとともに計算され、トルクは3パスでスターパターンで印加され、その値が記録されます。なぜなら、漏れ後に異なる値に再トルクされたジョイントはオペレーターに受け入れられないからです。
石油・ガス用注文
規格、クラス、サイズ、面、タイプ、グレード、ボアで注文してください。例：6インチクラス900、ASME B16.5、リングジョイント、ウェルドネック、NACE MR0175準拠のGr7、168.3 x 7.11 mmパイプに合わせたボア、UT試験済み、証明書3.1。設計圧力と温度、ガスケットタイプ、サワーサービスかどうか、必要な衝撃または硬度制限を追加してください。なぜなら、それらがグレードと熱処理を決定し、寸法は正しいがグレードが間違っているフランジは現場で修正できないからです。

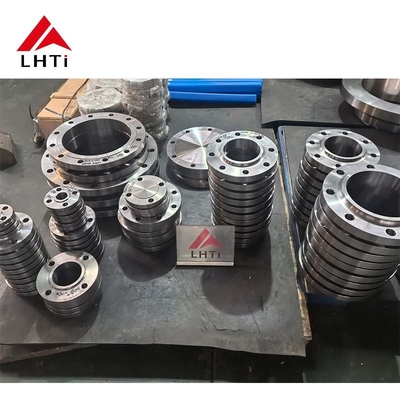

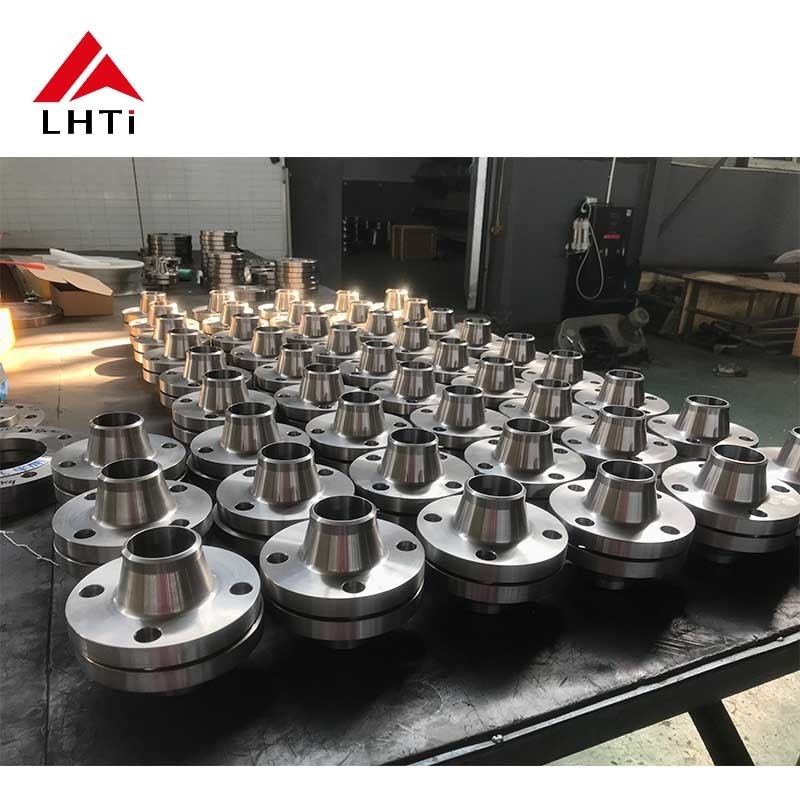

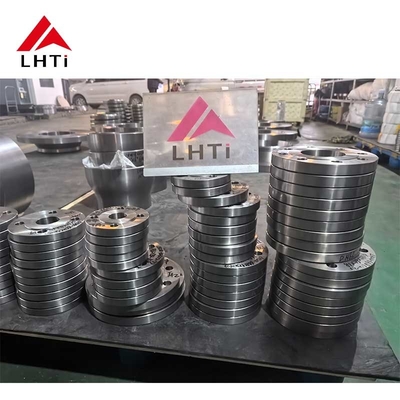

製品画像
