チタンチューブ 38mm~89mm Gr2 大直径

チタンチューブ 38 mm ～ 89 mm Gr2 大口径

38 mm 以上になると、チューブは小口径品ではなくなり、パイプとなります。肉厚は厚くなり、定尺は長くなり、メートルあたりの重量はグラムではなくキログラムで計算され、問題は内面の清浄度から偏心度、真直度、取り扱いに移ります。このページでは、大口径 Gr2 の需要の大部分を占める 5 つのサイズ、各サイズで達成可能なこと、および U ベンドバージョンの指定方法について説明します。

大口径サイズシリーズ

38 mm1.5 ～ 4 mm1.020 kg/m (2 mm の場合)50.8 mm1.5 ～ 5 mm1.383 kg/m (2 mm の場合)63.5 mm2 ～ 5 mm2.161 kg/m (2.5 mm の場合)76 mm2 ～ 6 mm3.103 kg/m (3 mm の場合)89 mm2 ～ 6 mm3.655 kg/m (3 mm の場合)

重量は大口径チューブのロジスティクス上の決定要因であり、冶金上の決定要因でもあります。89 mm x 3 mm の 6 m 長さ 1 本は約 22 kg なので、クレート、リフト、貨物も見積もりの一部となり、研磨仕上げは輸送中も研磨ショップでも耐えなければなりません。このサイズではコイルは選択肢になく、チューブは真っ直ぐな定尺で、端部は平削りされ保護されて供給されます。

50 mm 以上で変化すること

肉厚の偏心度が最初に合意すべき事項です。シームレスチューブは穿孔および圧延されるため、内径が大きくなるにつれて内面が中心からずれる傾向があり、ある点での肉厚は反対側の肉厚よりもかなり厚くなる可能性があります。3 mm の肉厚で 10% の偏心度は 0.3 mm であり、これは圧力定格やチューブシートへの適合性を変更するのに十分なため、最大偏心度は注記ではなく仕様に含める必要があります。真直度が 2 番目です。大口径チューブはプレスまたはローラーストレートナーで真直度が調整され、1 m あたり 1 mm が現実的な要件ですが、1 m あたり 0.5 mm はすぐにコストを増加させます。

大口径の U ベンド

76 mm または 89 mm チューブの U ベンドは、肉厚が内側の曲がり部分でつぶれるのを防ぐために、熱間またはマンドレルを使用して成形されます。最小中心線半径は通常、外径の 2 倍ですが、マンドレルベンダーでは 1.5 倍が可能で、外側の伸び部分の薄肉化が増加します。図面には 3 つの制限が記載されています。肉厚の薄肉化は通常最大 15%、楕円率は通常最大 8%、各端部の接線長さはチューブシートの接合部とベンダーのクランプに十分な長さが必要です。Gr2 では、成形後に熱処理を行い、焼きなまし状態を回復させます。このサイズでの冷間加工は硬度を上げ、曲げ部分の耐食性を低下させるのに十分な重さがあるためです。

規格と試験

シームレス大口径チューブは ASTM B338 に、溶接チューブは ASTM B861 に注文され、いずれの場合も注文書に試験名を記載する必要があります。設計圧力の 1.5 倍での静水圧試験は、圧力用途では一般的です。熱交換器に使用されるチューブには ASTM E426 による渦電流試験が使用され、肉厚が厚すぎて渦電流試験で解決できない場合は超音波試験が追加されます。EN 10204 3.1 の証明書はチューブを熱番号に結び付け、研磨チューブの場合、証明書には表面状態と粗さも記載する必要があります。研磨は最後の熱処理後に行われ、化学組成からは証明できないためです。

チューブと継手の適合

大口径チューブは通常、現場で曲げるのではなく、鍛造エルボ、ティー、フランジに接続されます。継手は公称内径ではなく外径で注文されます。なぜなら、76 mm チューブは DN 65 ではなく、89 mm チューブは DN 80 ではないからです。2 つのシステムでは同じ部品の寸法が異なって指定されます。その後、肉厚スケジュールを一致させる必要があります。そうしないと、溶接部が製品を閉じ込め、腐食セルを作成する段差のある遷移部になります。チューブと継手が異なるミルから供給される場合、両方の証明書はライン履歴とともに保管され、接合部を追跡できるようにします。

大口径チューブの注文

外径、肉厚、グレード、形状、長さ、仕上げ、試験で注文します。例: 外径 76 mm、肉厚 3 mm、Gr2、ASTM B338 シームレス、定尺 6000 mm、酸洗、静水圧試験済み、証明書 3.1。チューブが機械加工または拡張される場合は、偏心度と真直度の制限を追加します。曲げられる場合は、半径、接線、薄肉化制限を含む U ベンド図面を追加します。初回注文の場合は、1 本の長さの実際の肉厚マップを要求してください。単一の超音波スキャンは、公差の 1 ページよりもミルについて多くを語ります。

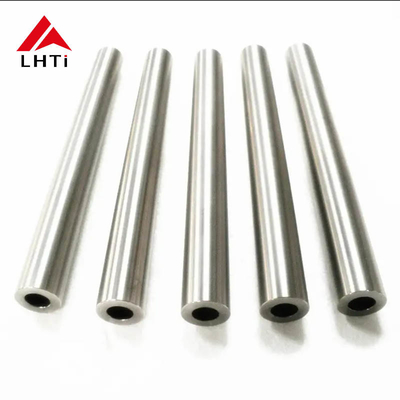

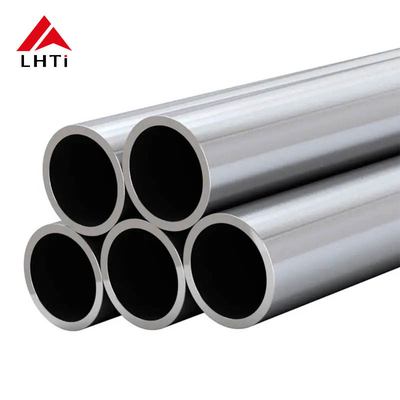

製品画像
