| ブランド名: | LHTI |
| モデル番号: | LH-01 |
| MOQ: | 在庫で、サンプルは利用できる;そうでなかったら在庫で、各サイズの100kgs |
| 価格: | USD $19.5-$28.5 / kg |
| 支払条件: | T/T、L/C、D/A、D/P、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの10000のキログラム/キログラム |
チタン熱交換器チューブ 外径19mmおよび25.4mm
2つのチューブ径は、海水、ブライン、化学薬品用途のチタン熱交換器のほとんどをカバーします。外径は19mmと25.4mmです。どちらを選択するかは、利用可能性ではなく、熱設計シートで決定されます。なぜなら、直径によってメートルあたりの表面積、チューブあたりの流路面積、指定されたシェルに収まるチューブ数、ポンプが負担しなければならない圧力損失が決まるからです。その後、圧力とチューブシートの接合部から肉厚が決まります。このページでは、両方のサイズの数値を示しており、注文前に選択を確認できます。
チューブサイズデータ
| 外径 | 19mmおよび25.4mm、その他のサイズは12mmから38.1mm |
| 肉厚 | 19mm: 0.7、1.0、1.24mm; 25.4mm: 1.0、1.24mm |
| グレード | Gr1およびGr2、酸還元用Gr7 |
| 規格 | ASTM B338 シームレス、ASTM B861 溶接引き抜き |
| 形状 | 直線、Uベンドはご要望に応じて |
| 長さ | チューブシート寸法にカット、通常3～9m |
| 試験 | ASTM E426による渦電流、ご要望に応じて水圧試験 |
| 表面 | 酸洗い、またはファウリングに敏感な用途向けに研磨 |
表面積とメートルあたりの流路面積
| チューブ | 内径、mm | 表面積 m2/m / 流路面積 mm2 |
|---|
19 x 0.7 mm17.600.0597 / 24319 x 1.0 mm17.000.0597 / 22719 x 1.24 mm16.520.0597 / 21425.4 x 1.0 mm23.400.0798 / 43025.4 x 1.24 mm22.920.0798 / 413
メートルあたりの表面積は外径のみに依存するため、25.4mmのチューブは同じ長さで3分の1多く面積を提供します。固定されたシェルでは、より大きなチューブが少なくなるため、その利点は失われます。実際に性能を決定するのは、バンドルあたりの体積あたりの面積であり、直径の1.25倍の三角形ピッチでは、両方のサイズでほぼ同等になります。真の違いは内径にあります。19mmのチューブは25.4mmのチューブの流路面積の約半分であるため、同じ総流量ではより速く流れ、チューブ側でより良く熱を伝達し、より多くの圧力を低下させます。
直径が小さくなると何が変わるか
25.4mmから19mmにすると、指定された流量でのチューブ側速度が上昇し、膜係数は速度とともに約8分の10乗まで上昇するため、熱伝達係数が向上し、バンドルを短くすることができます。その代償は圧力損失であり、係数よりも速く上昇し、フローがバンドルを横切る際の振動損傷のリスクが高まります。また、小さいチューブはチューブが多くなり、チューブシートの穴が多くなり、溶接または拡張が多くなり、製造時間が長くなります。きれいな冷却水では、19mmバンドルが熱的に優れた選択肢となることが多いですが、汚れたサービスやスケールが発生しやすいサービスでは、25.4mmの内径により、クリーニングブラシと堆積物の比率が保たれます。
肉厚と熱伝達
チタンは銅と比較して導電率が悪く、Gr2の室温で約22ワット/メートルケルビン、合金グレードではそれ以下です。そのため、肉厚が厚くなるとコストがかかります。それでも計算は安心できるものです。1mmの肉厚は、約0.000045平方メートルケルビン/ワットの抵抗値を与えますが、5000ワット/平方メートルケルビンでの水側膜は約0.0002です。したがって、肉厚は制御抵抗の5分の1未満であるため、肉厚は熱伝達のためではなく、圧力、腐食代、チューブシートの接合部のために選択されます。
チューブシートの適合と拡張
接合部の肉厚は機械的な決定事項です。ロール接合は、割れずに拡張を受け入れるのに十分な肉厚と2つの溝のための十分なランドが必要です。溶接接合は、面取りして溶融しても焼き付かない肉厚が必要です。0.7mmの肉厚は、低圧の海水クーラーでロール接合によく使用されますが、1.24mmは、チューブを拡張してからシール溶接する場合、またはシェル側が高圧で運転される場合に、より安全な選択肢です。どちらを使用する場合でも、チューブは製造業者と合意されたチューブシートの穴のサイズに合わせて供給されます。なぜなら、穴がきつすぎるとチューブが割れ、緩すぎると漏れるからです。
熱交換器チューブの注文
外径、肉厚、グレード、長さ、試験で注文します。例: 外径19mm、肉厚1.0mm、Gr2、ASTM B338シームレス、長さ6000mm、ASTM E426による渦電流試験済み、端部キャップ付き、マーキング済み。直径がまだ未定の場合は、熱設計シートを問い合わせに添付してください。なぜなら、19mmと25.4mmの選択は、速度、ファウリング許容値、許容圧力損失によって決まり、チューブが切断される前に決定する方が、バンドルが構築された後に決定するよりも安価だからです。

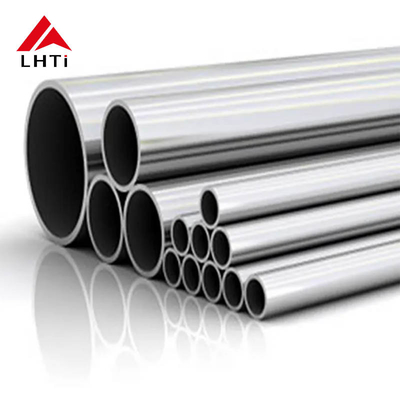

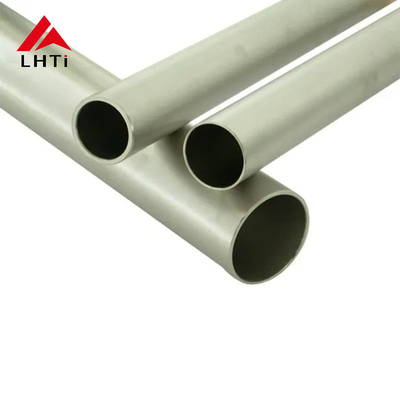

製品画像
